手动压紧式万向调节夹持机构

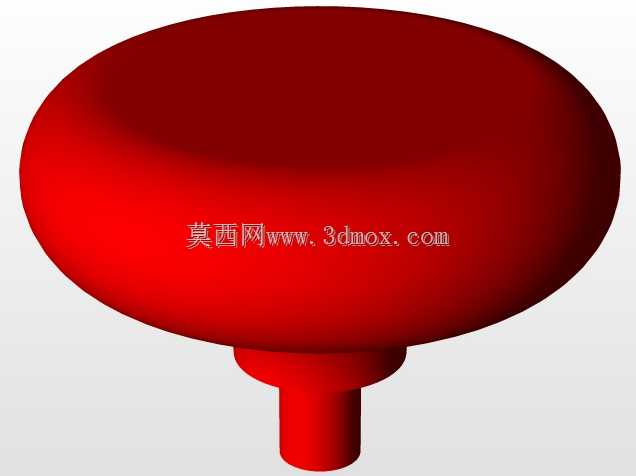

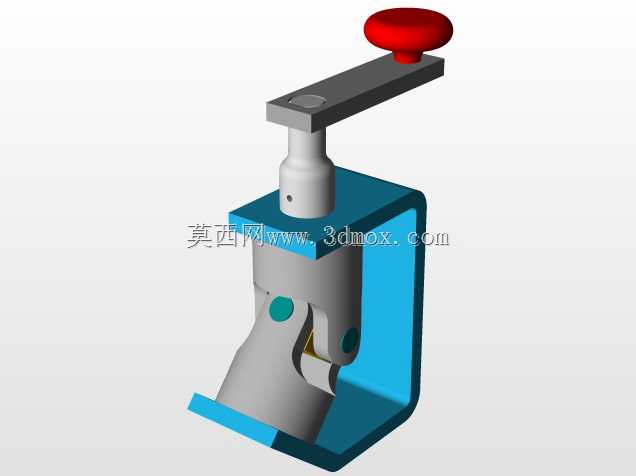

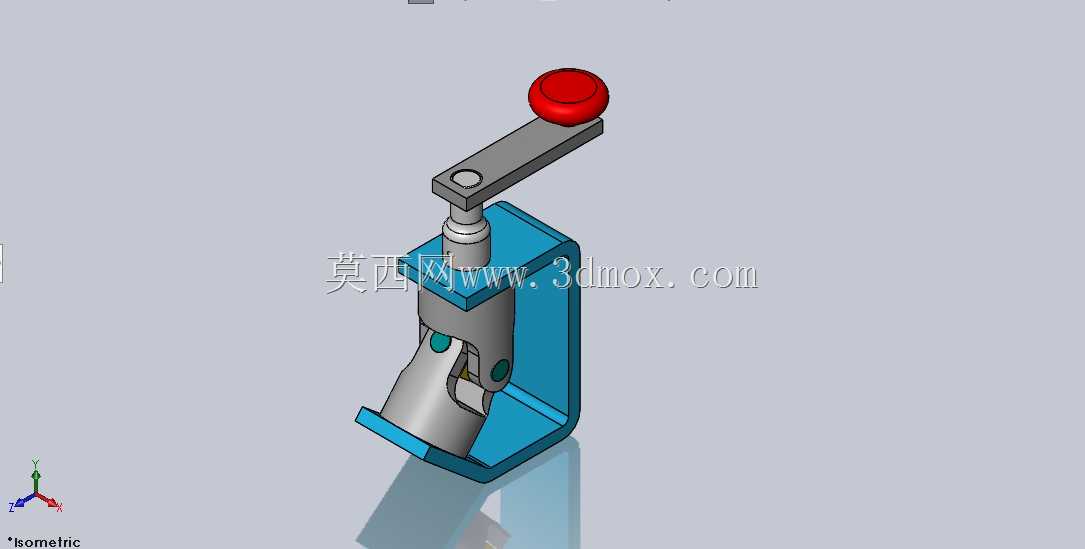

　　这类带手动操作端的万向调节夹持结构，多应用在小型工装工位、非标检测台架、轻型工件定位场景中，核心作用是在需要频繁调整工件角度、快速完成装夹固定的工位上，替代传统固定式夹具，减少工位调整的辅助时间。从结构组成来看，顶部的红色球形操作帽是手动施力部位，表面做圆弧过渡处理，适配手掌按压与扳动的施力角度，操作时不需要额外辅助工具，单手握持即可完成压紧与角度调整动作。连接操作端的长摇臂通过销轴与中部的升降压杆铰接，摇臂上的限位销轴槽控制压杆的升降行程，避免压杆超出行程导致内部结构脱开。中部的压杆与下方的夹头采用万向铰接结构，铰接位置预留了足够的摆动间隙，允许夹头在一定锥角范围内任意调整角度，适配不同倾斜面的工件压紧需求，

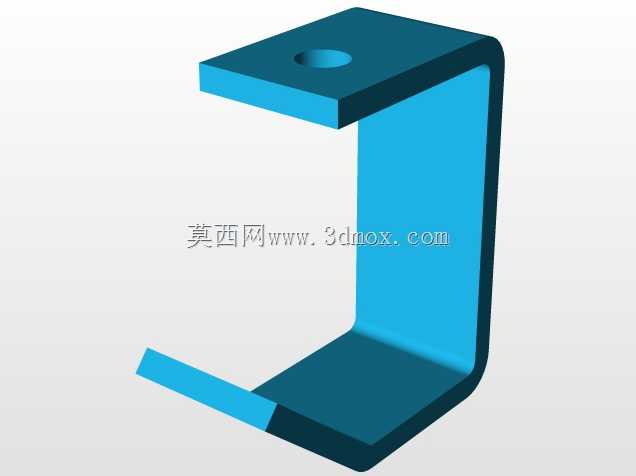

　　铰接处的销轴做了防脱处理，长期往复摆动也不会出现销轴窜出的问题。侧边的C型安装基座是整个机构的承载主体，基座的安装底面做了平面度处理，可通过螺栓直接固定在工作台面或者工装基板上，基座的立板与压杆导向套采用一体化结构，保证压杆升降过程中的同轴度，避免压杆升降时出现卡滞。夹头的工作面做了圆弧过渡，不会在被压紧工件表面留下压痕，适合夹持表面质量要求较高的轻型工件。设计这类结构时，首先要确认工位的操作空间边界，摇臂的长度不能超出工位操作范围，避免操作时与周边设备发生干涉；其次要根据被夹持工件的重量，核算压杆的压紧力，调整摇臂的力臂长度，保证手动施力时能获得足够的压紧力，同时不会因为力臂过长导致操作费力。

　　安装时需要注意基座的固定螺栓要均匀拧紧，避免基座安装倾斜导致压杆导向偏斜，日常维护时只需要定期在铰接点和压杆导向面添加少量润滑脂，即可保证机构长期顺畅运行，不需要复杂的维护流程。这类结构相比气动、液压压紧机构，不需要外接动力源，结构紧凑成本低，非常适合小批量生产、多品种切换的轻型加工或装配工位使用。
