水电厂翻板闸门结构三维设计

　　在水电厂的水工构筑物布局中，翻板闸门是兼顾挡水与自动泄洪功能的核心构件，常布置在溢流坝段、引水渠末端以及生态放水口位置，无需额外配置复杂的启闭动力系统，完全依托水力荷载与构件自重的力矩平衡实现自动启闭，大幅降低偏远山区水电厂的运维人力投入。从实际运行工况来看，这类闸门平时处于直立挡水状态，能够维持上游库区的设计蓄水位，保障发电水头稳定；当上游来水量增大、水位超过设定阈值时，水流对闸门面板产生的动水压力会形成绕底铰的倾覆力矩，当力矩超过闸门自重与配重产生的抗倾覆力矩时，闸门会自动绕底部铰轴翻转开启，下泄超额洪水，避免上游水位漫坝；待上游水位回落至安全水位后，动水压力减小，闸门依靠自身配重产生的回复力矩自动回位，重新恢复挡水状态，整个启闭过程无需人工干预，非常适合无专人值守的小型水电厂、山区引水式电站使用。

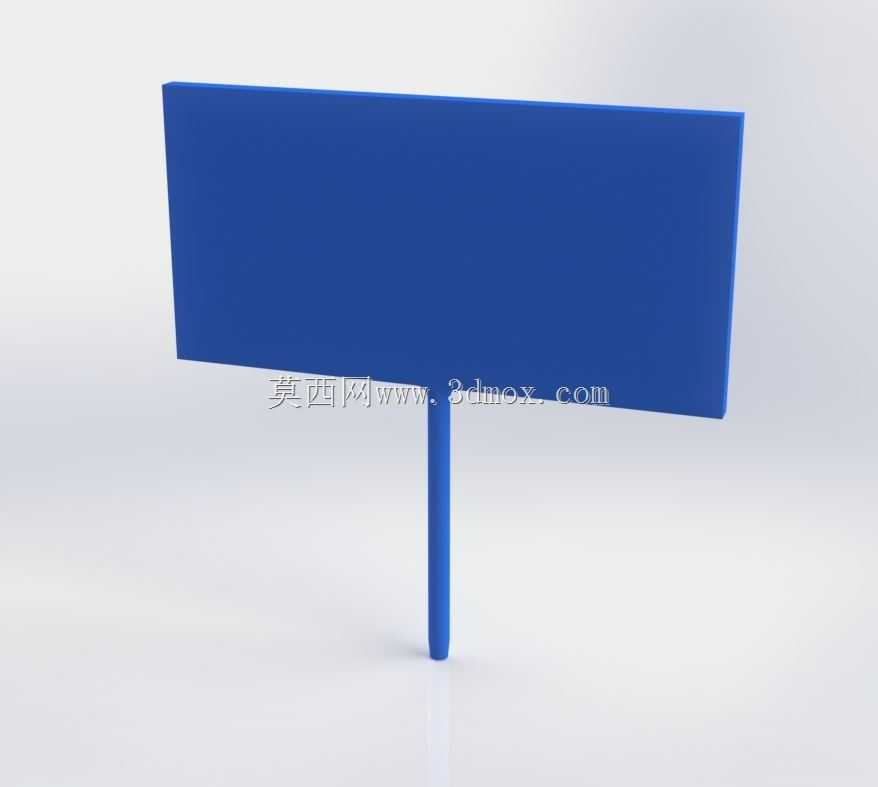

　　从结构设计逻辑来看，本次建模的翻板闸门采用整体式平板面板结构，面板为等厚度矩形平板，背部设置纵向加强筋与横向肋板，避免长期受静水压力作用产生挠曲变形，面板底部通过通长铰轴与基础预埋支座连接，铰轴位置经过力矩平衡计算，确保开启水位、回关水位的差值控制在合理区间，避免闸门在临界水位附近出现频繁往复翻动的“拍打”现象，减少构件疲劳损伤。支杆部分采用等截面圆杆结构，连接面板背部的加强肋交点位置，在闸门翻转过程中起到导向与限位作用，同时在闸门全开状态下传递部分水流冲击力，避免铰轴承受过大的剪切荷载。

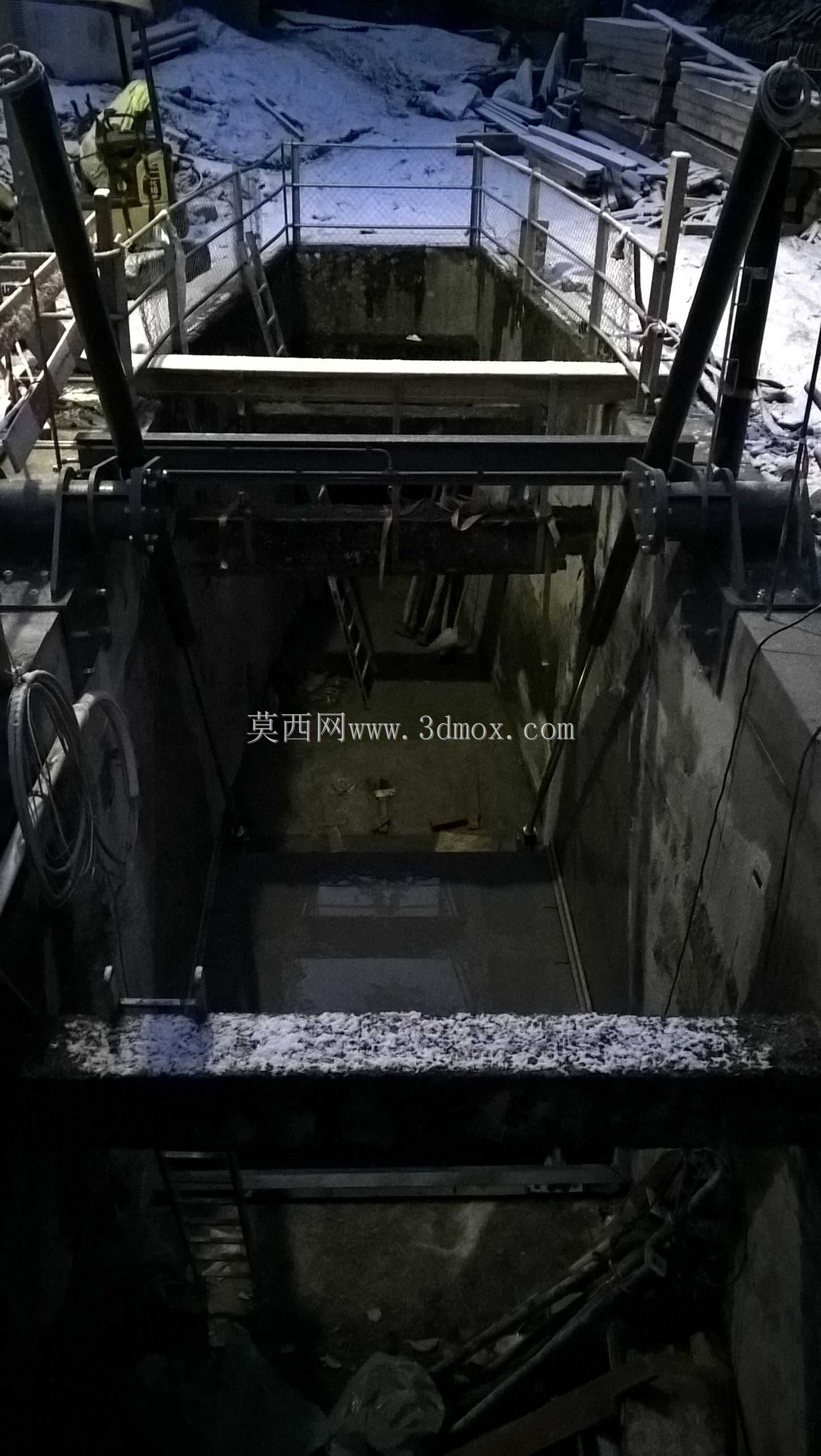

　　从安装边界与尺寸适配角度，这类翻板闸门的单扇面板宽度需要匹配安装位置的闸孔净宽，两侧与闸墩的间隙控制在5-10mm，间隙处设置橡胶止水带，减少挡水状态下的渗漏量；底部铰支座需要预埋在闸室底板的混凝土结构内，预埋深度满足抗冲切要求，能够承受闸门全开状态下高速水流的冲击荷载；支杆底部的滑动支座需要设置在闸室底板的导向槽内，预留足够的滑动行程，匹配闸门从全关到全开的翻转角度需求，通常单扇闸门的最大翻转角度在70-80度之间，确保泄流时过流断面足够，不会在闸门底部形成壅水。

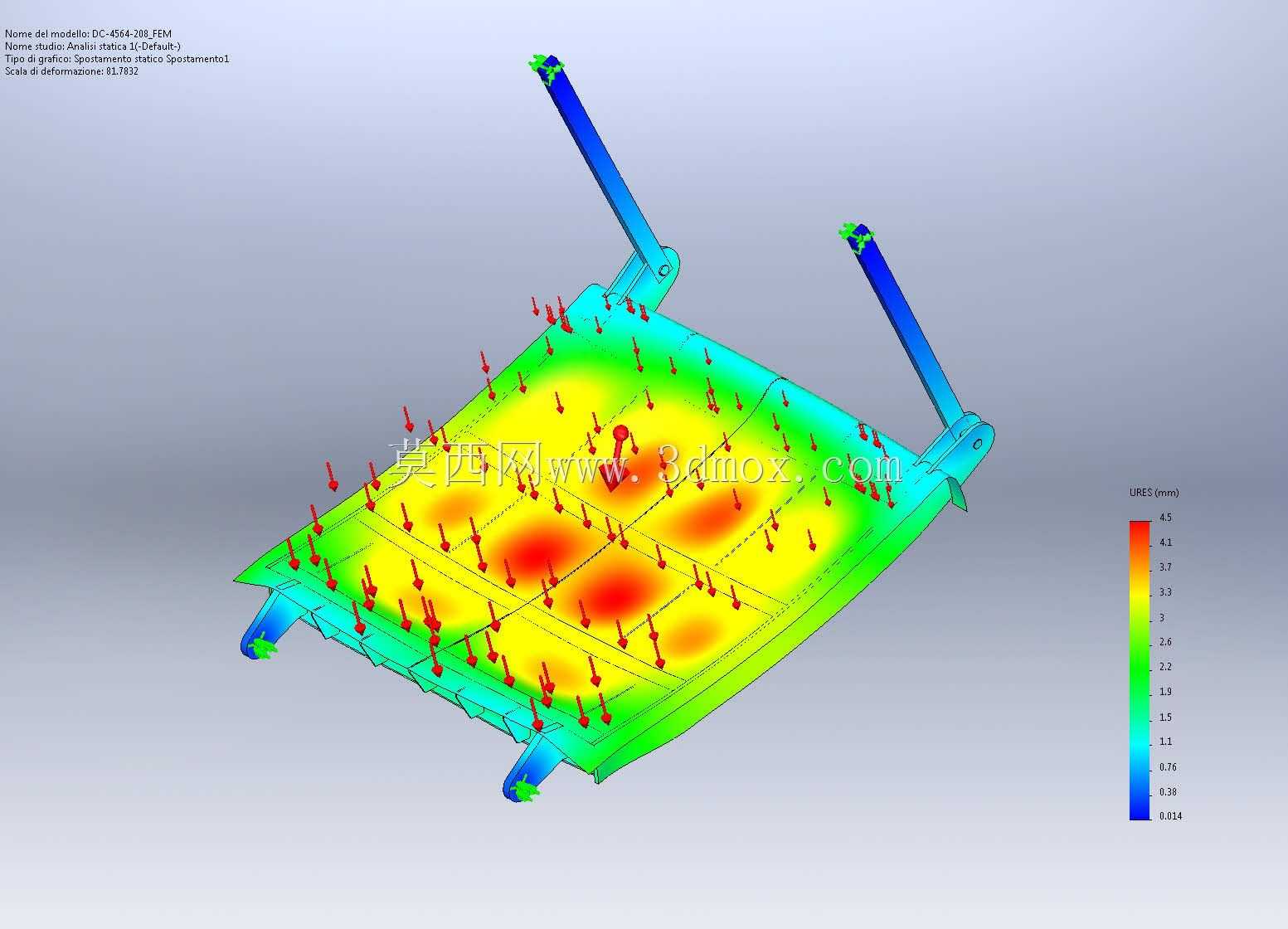

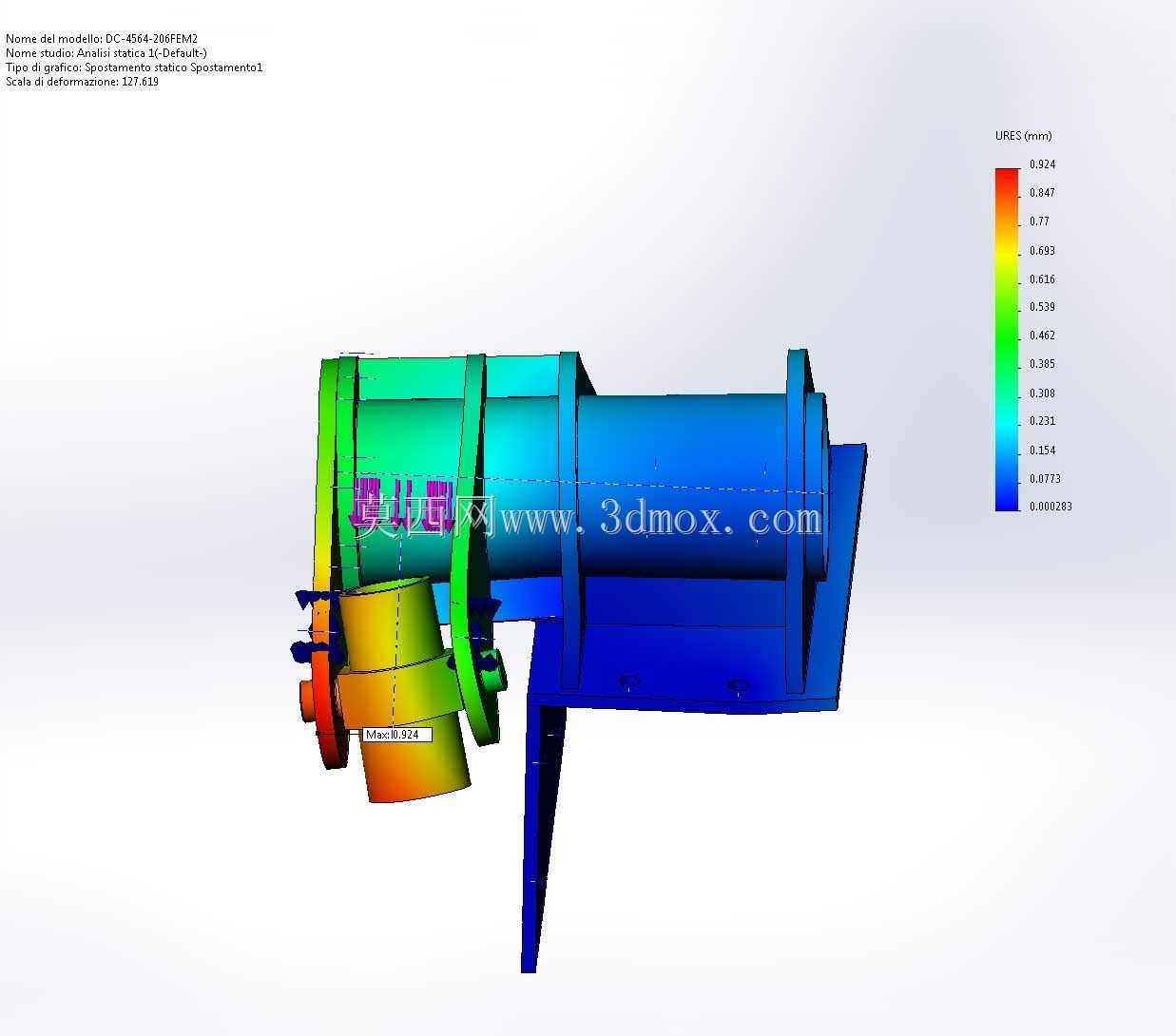

　　在实际选型适配过程中，需要根据安装位置的设计水头、最大泄洪流量、河道泥沙含量调整面板厚度、配重块位置以及铰轴的偏心距，对于泥沙含量较高的山区河道，还需要在面板底部设置冲沙间隙，避免泥沙淤积在闸门底部导致卡阻，影响自动启闭功能。建模过程中对所有铰接位置、配合间隙都做了等比例还原，能够直接用于结构受力仿真、安装工艺模拟以及运维检修流程的推演，帮助设计人员提前验证不同水位下的闸门启闭力矩，校核结构强度是否满足极端洪水工况下的荷载要求。
