水利工程倾斜式双闸板泄控水闸结构

　　在丘陵灌区、中小型河道治理以及山区引水枢纽的现场，倾斜式布置的双闸板水闸是兼顾挡水、泄洪、水位调节的核心水工构筑物，和常规垂直布置的平板闸不同，这类倾斜贴合坝坡的结构能大幅降低闸室整体的混凝土工程量，同时借助坝体自身的土体承载力抵消部分水压力，减少闸室结构的配筋量，在中小型水利项目中应用十分广泛。从实际运行场景来看，这类水闸日常承担着维持上游灌区蓄水水位的作用，汛期则通过提升闸板快速下泄上游来水，避免坝体承受过高水头出现渗流风险，同时闸板下部设置的多道拦污栅结构，能在日常引水过程中拦截上游裹挟的枯枝、石块等杂物，避免杂物进入下游引水渠道造成渠系堵塞。从结构设计逻辑来看，整个闸室采用贴合坝坡的倾斜安装方式，

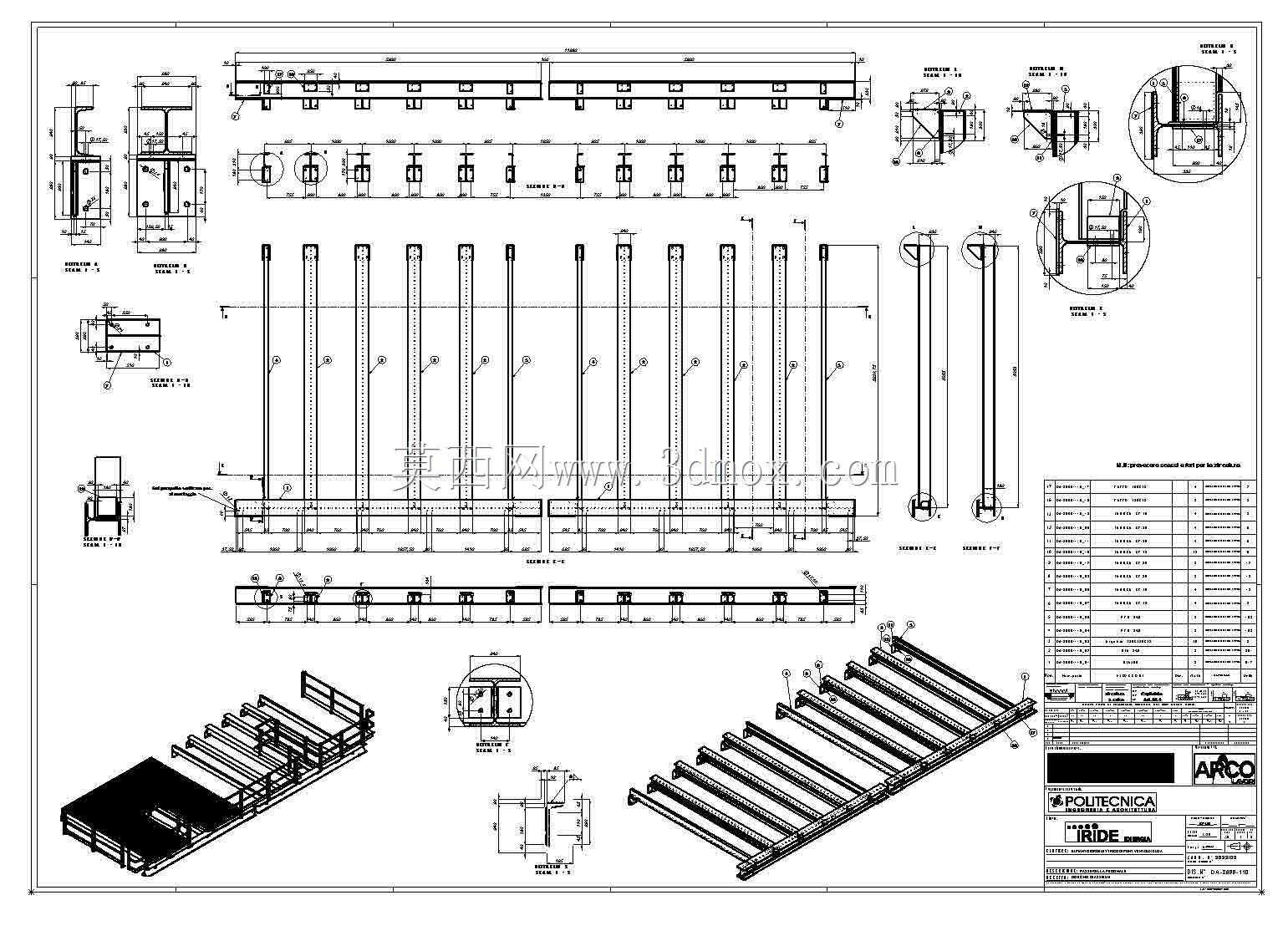

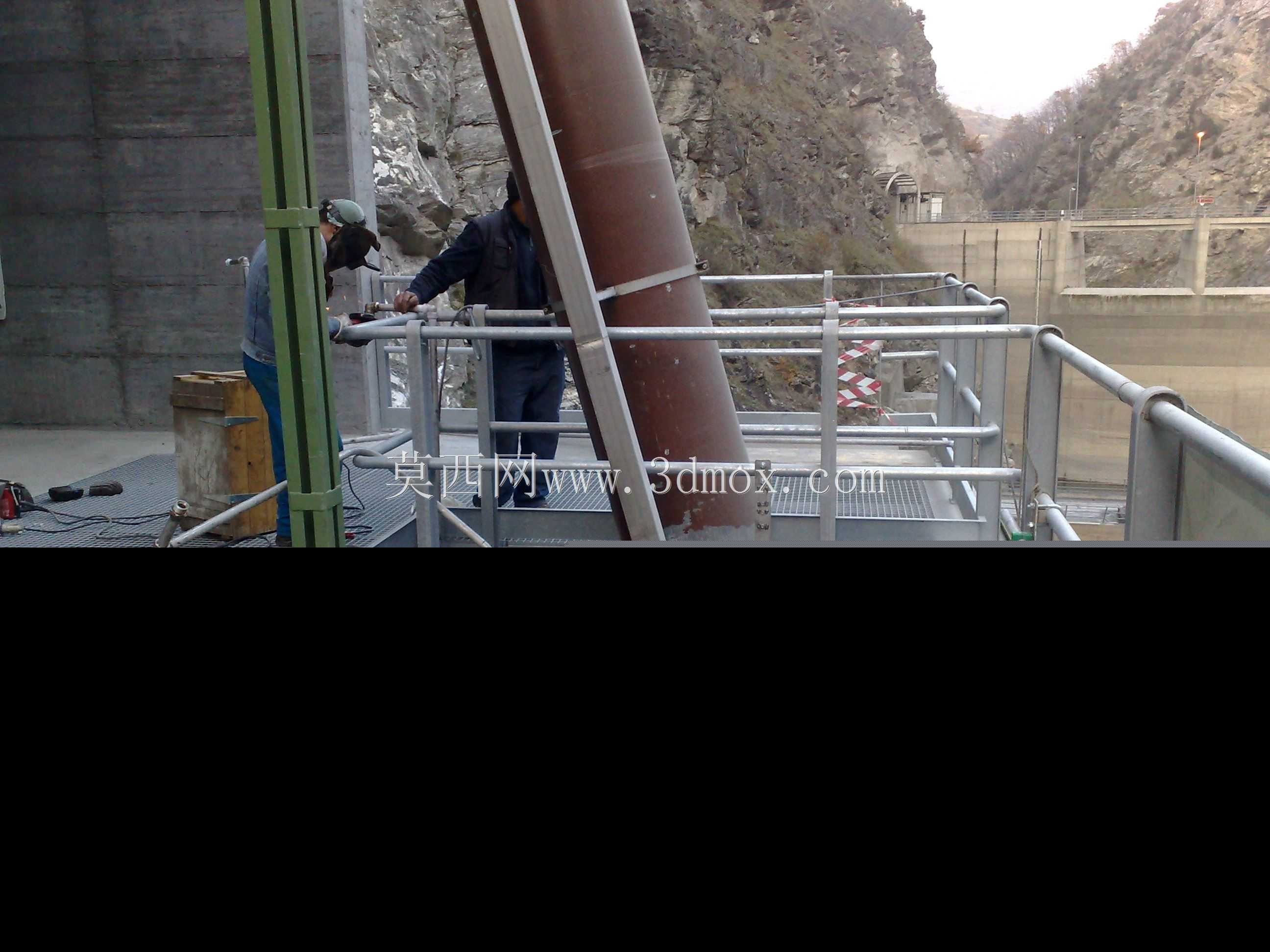

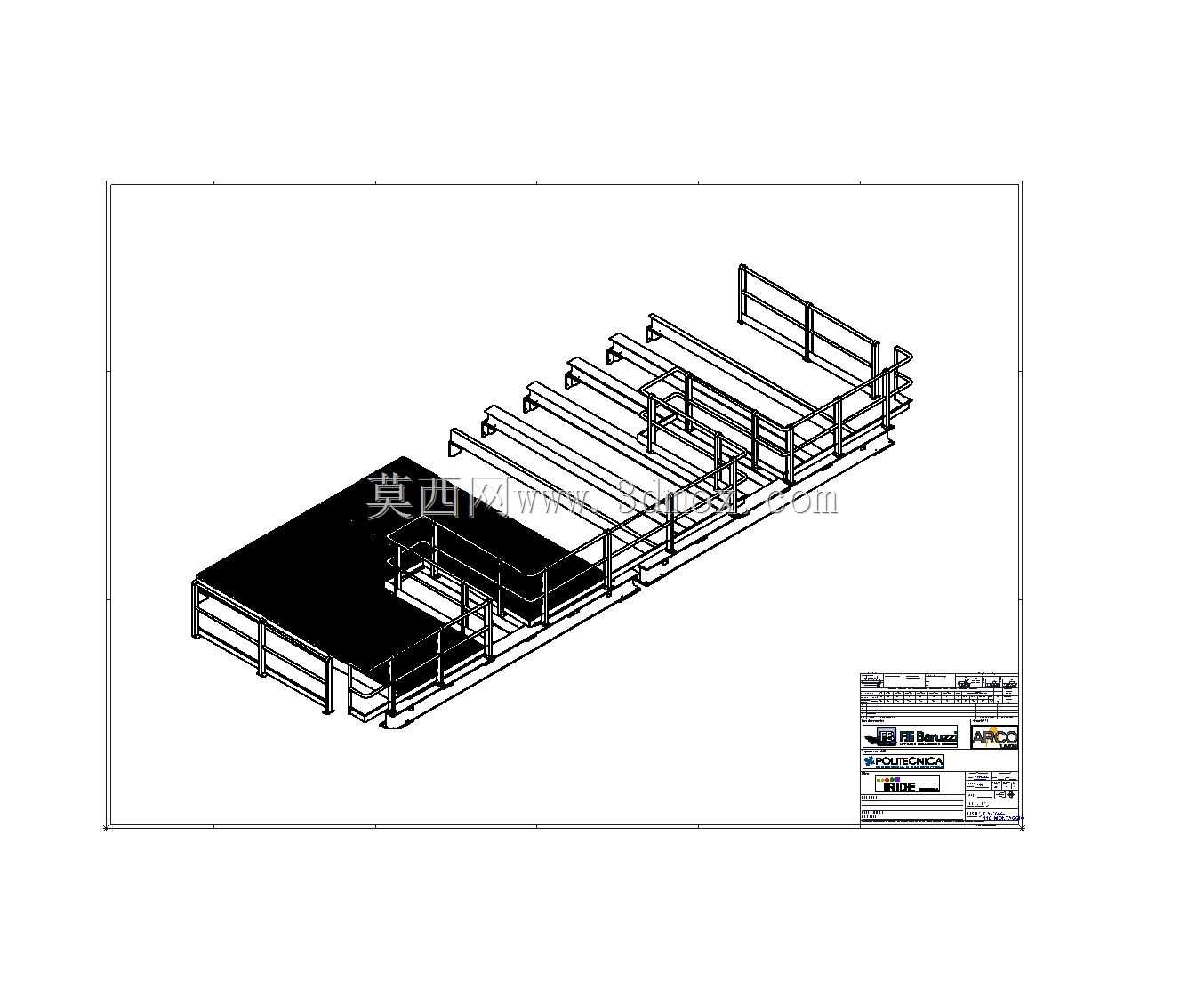

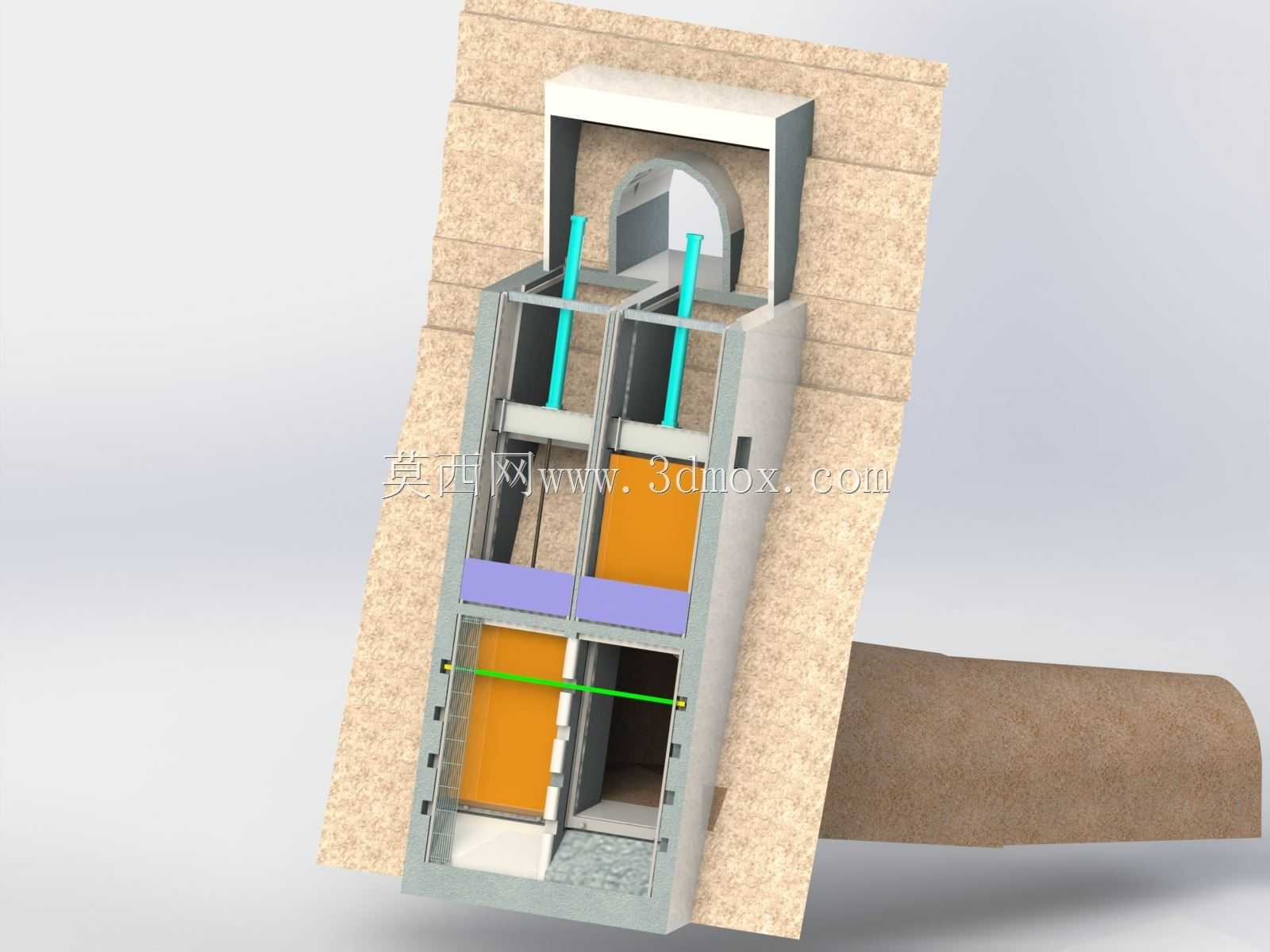

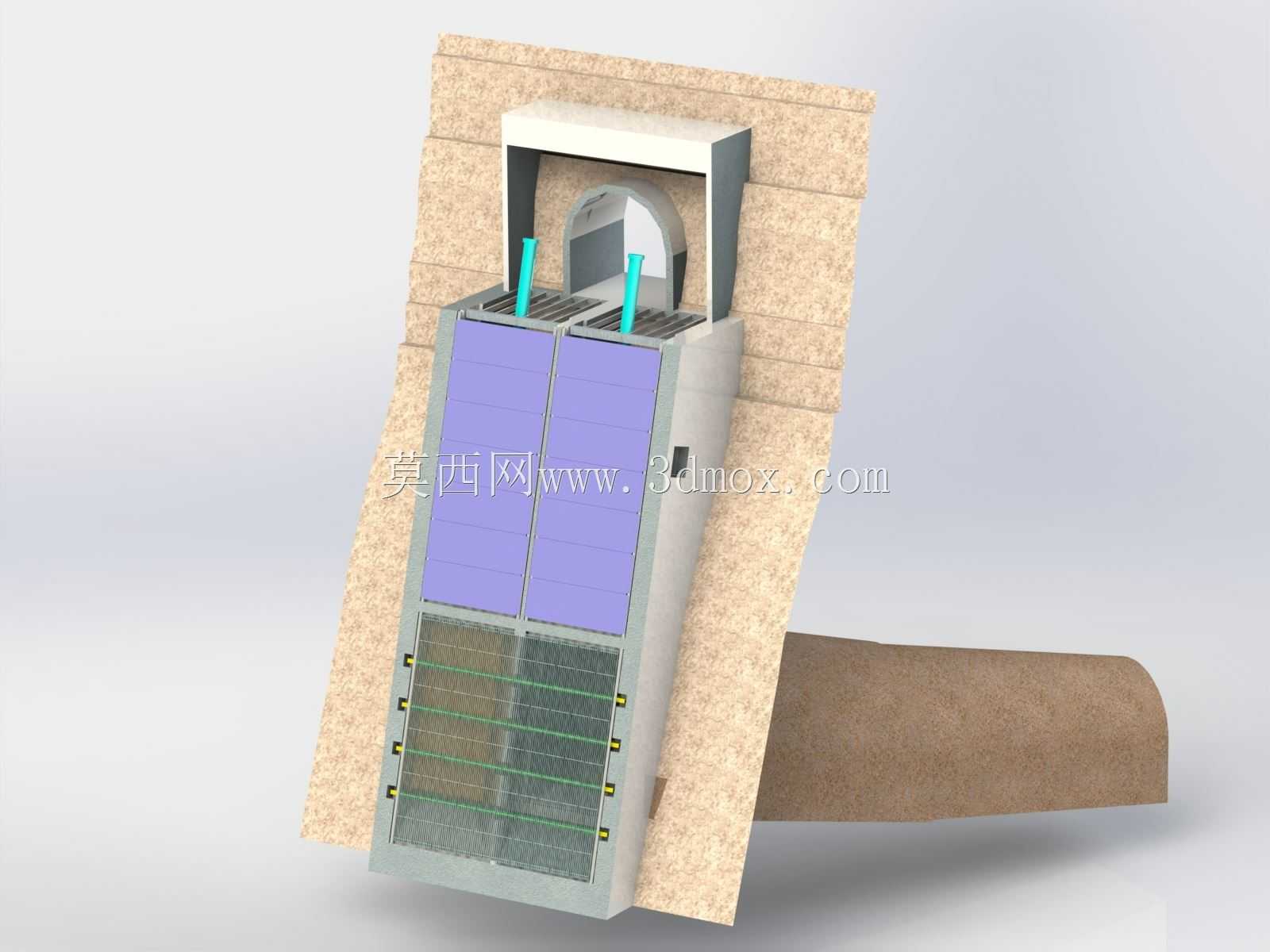

　　安装基准面与坝坡坡面保持一致，闸室两侧嵌入坝体土体的深度需要满足渗流稳定要求，通常嵌入深度不小于1.2倍的闸室宽度，避免闸室与坝体结合部位出现接触渗流。上部的启闭机仓采用钢筋混凝土框架结构，预留的检修空间能满足启闭设备日常维护、闸板更换的操作需求，两根导向立柱沿着闸室倾斜方向平行布置，表面做精加工处理，保证闸板升降过程中不会出现卡滞、偏斜的问题。双闸板的设计相比单闸板结构，能实现更灵活的水位调节，小流量泄水时可以仅单侧提升闸板，大流量泄洪时双侧同步提升，闸板本体采用钢板焊接的箱型结构，内部设置加强筋板提升整体刚度，迎水面做防腐抗渗处理，避免长期浸泡在水中出现锈蚀。闸板下部的拦污栅采用分层模块化设计，每块栅条板都可以单独拆卸清理，

　　栅条间隙根据下游引水的过流要求设置，既保证过流面积满足设计流量要求，又能有效拦截大体积杂物。从安装边界条件来看，闸室底部需要坐落在原状土层或者经压实处理的坝体填土上，地基承载力需要满足设计荷载要求，避免闸室出现不均匀沉降导致闸板卡涩；闸室顶部的启闭平台高程需要高于校核洪水位，保证汛期洪水不会漫入启闭仓造成设备损坏；两侧与坝体结合的部位需要设置止水带，沿闸室高度方向通长布置，防止结合部位出现漏水。在实际建模过程中，需要重点关注闸板与导向槽的配合间隙，间隙过大会导致闸板关闭时止水不严，间隙过小则容易在泥沙淤积后出现卡滞，通常单侧间隙控制在3-5mm；同时拦污栅的倾斜角度需要和闸室整体角度保持一致，保证栅面的过流均匀，

　　避免局部流速过大造成栅条变形。另外，闸板上部设置的两根启闭推杆，需要和闸板重心保持在同一条轴线上，避免提升过程中闸板出现偏载，长期运行导致导向槽磨损不均。这类水闸在实际运行中，还需要考虑泥沙淤积的影响，闸室底部设置的冲沙槽能在小流量泄水时将闸前淤积的泥沙冲走，避免泥沙堆积在闸板底部导致关闭不严。和常规垂直水闸相比，这种倾斜布置的结构闸板自重沿坝坡方向的分力能辅助闸板关闭，降低启闭设备的提升力要求，同时整体结构和坝坡融为一体，视觉上更协调，也减少了闸室突出坝体带来的风阻、水流冲击影响。在结构受力计算上，需要分别校核正常蓄水、汛期泄洪、检修期三种工况下的结构强度，正常蓄水工况下闸板承受上游设计水头的静水压力，需要保证闸板的最大挠度不超过跨度的1/500，避免变形过大导致止水失效；汛期泄洪工况下还要考虑水流脉动压力对闸板、拦污栅的冲击，适当提高结构的安全系数；检修期则需要考虑单块闸板提升、单侧挡水的偏载工况，保证导向结构、启闭推杆的强度满足要求。
