DN700浮动不锈钢罐自动进气安全阀

　　在常压储罐的气相平衡系统里，这类DN700规格的自动进气安全阀是保障罐体不被负压抽瘪的核心部件，常见于食品级储液罐、化工原料暂存罐、水处理中间水箱的顶部气相管口安装位，当罐内介质输出、温度骤降导致气相空间压力低于外界大气压时，阀门会自动开启引入外界空气，平衡罐内外压差，避免罐体因负压出现变形、吸瘪甚至焊缝开裂的失效问题。

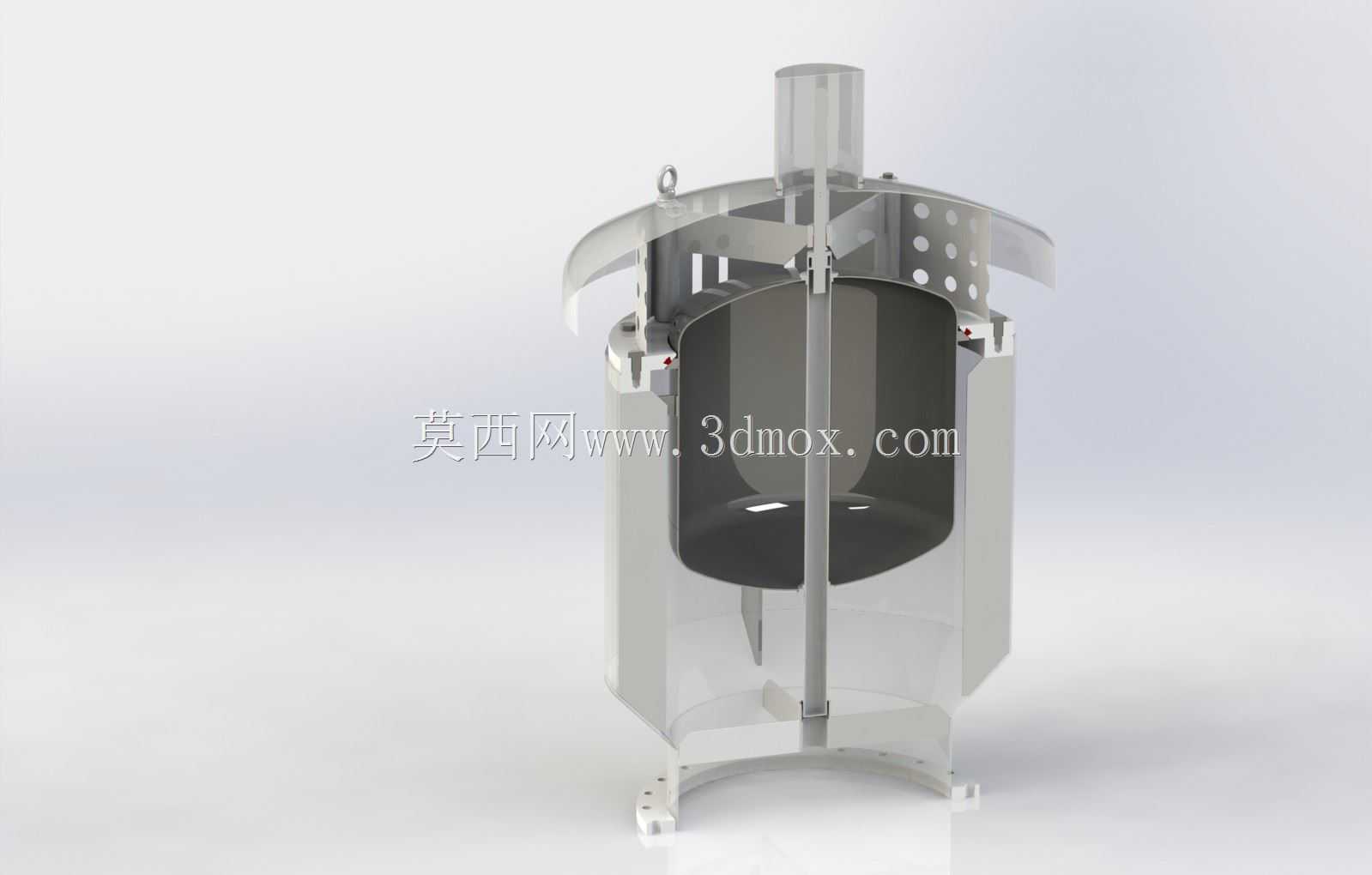

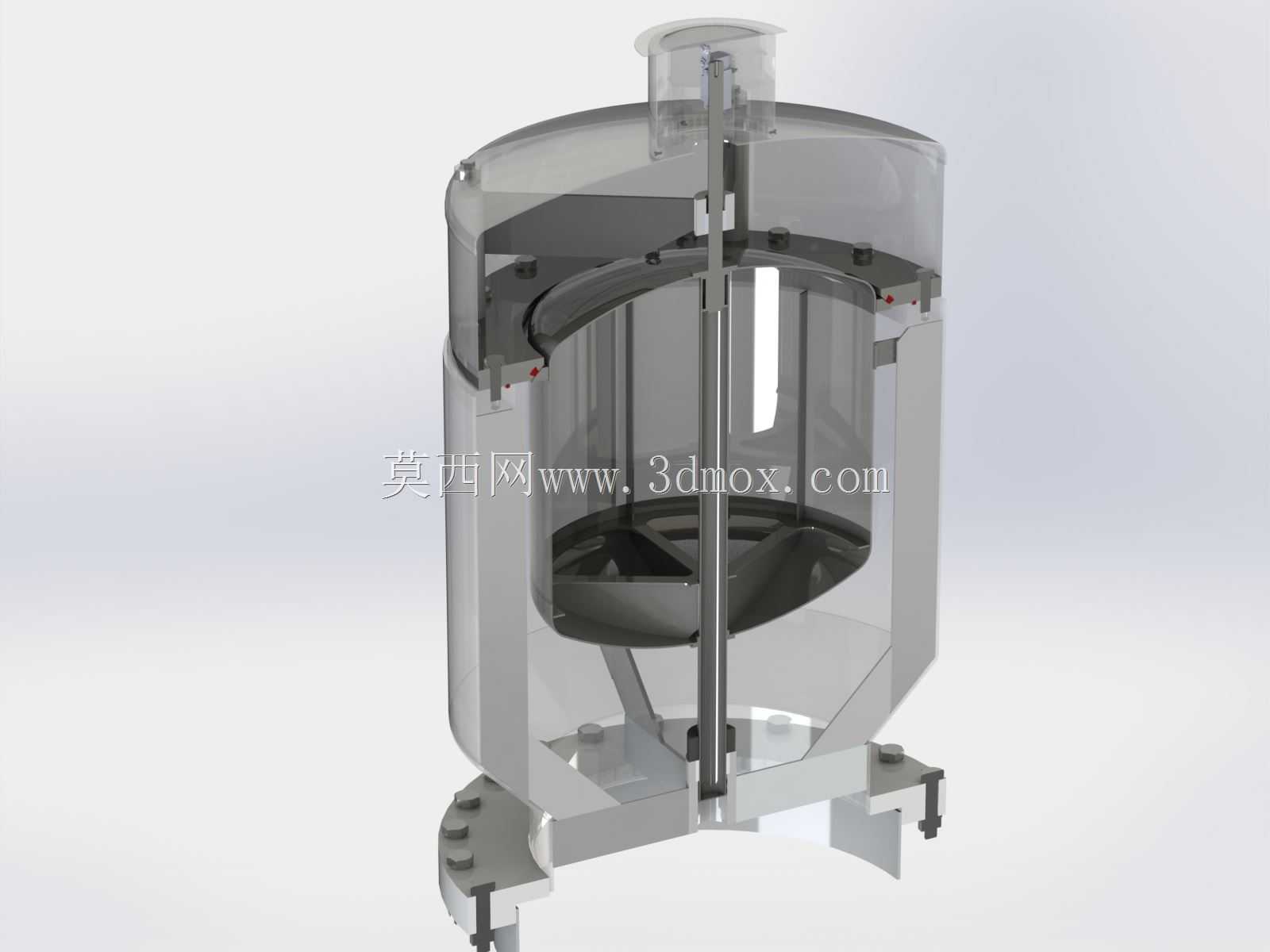

　　从结构设计逻辑来看，这款阀采用浮动式不锈钢罐体作为核心启闭承载件，整体过流部件全部选用不锈钢材质，适配有洁净要求、弱腐蚀介质的存储工况，避免传统铸铁阀件易锈蚀、污染介质的问题。阀的导向结构采用中心立柱配合周向限位的设计，浮动罐在上下动作过程中不会出现卡滞偏移，密封面采用软质密封贴合结构，正常正压工况下能保证气相空间的密闭性，避免罐内介质挥发损耗，当负压达到设定开启值时，浮动罐受外界大气压作用抬升，外界空气经阀侧的导流罩进入阀腔，再通过周向布孔的整流结构均匀流入罐内，避免高速进气直接冲击罐内液面造成介质飞溅。

　　安装边界上，该阀的底部法兰匹配DN700标准储罐管口，安装时需保证阀的垂直度偏差不超过1°，否则会导致浮动罐动作卡涩，无法正常启闭。阀顶部的防雨罩采用外翻檐结构设计，能避免露天安装时雨水、杂物落入阀腔造成密封面卡堵，周向的进气间隙设置了防虫滤网结构，防止外界飞虫、粉尘随进气进入罐内污染介质。不同于常规弹簧式安全阀，这款阀依靠浮动罐的自重与气压差实现启闭，无需额外设置弹簧调节机构，动作可靠性更高，维护时仅需定期拆开顶盖取出浮动罐清理密封面杂物即可，无需调整弹簧预紧力，大幅降低现场运维的工作量。

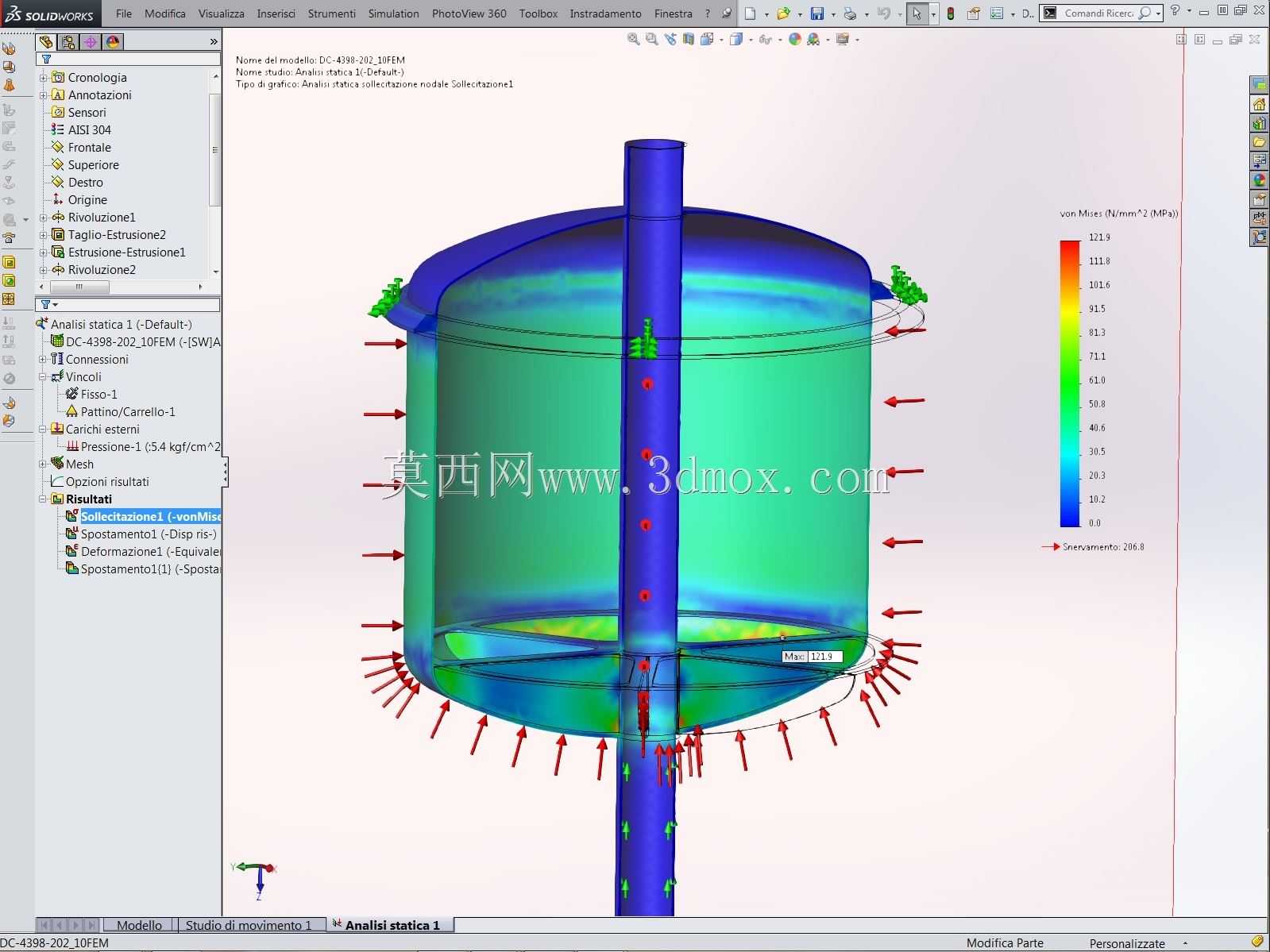

　　在实际工况选型中，这类大口径进气阀通常和罐顶的呼气阀配套使用，共同构成储罐的呼吸阀组，当罐内正压超标时呼气阀开启泄压，负压超标时该进气阀开启补压，二者配合将罐内压力始终维持在设计允许的区间内。设计建模过程中，需要重点校核浮动罐的自重与开启负压的匹配关系，确保在设定负压值下阀门能完全开启，达到额定进气流量，避免进气量不足导致罐内负压持续升高；同时要核算导流罩的通流面积，保证最大进气量下的阀组阻力不超过设计允许值，避免出现吸气不畅的问题。周向的固定支脚采用三点式对称布置，既保证了阀整体结构的稳定性，也预留了足够的安装操作空间，方便现场施工时的螺栓紧固作业。中心导向柱的表面做了抛光处理，降低浮动罐上下动作的摩擦阻力，避免长期运行后出现导向面磨损、动作卡滞的问题。密封面的贴合宽度经过反复校核，既保证足够的密封比压实现零泄漏，又不会因为密封面过宽导致阀门开启压力升高、动作滞后。对于存储易挥发介质的工况，还可在阀的进气口侧连接阻火层，构成阻火式进气安全阀，满足易燃易爆介质存储的安全规范要求，避免外界火源通过阀口进入罐内引发安全事故。
