液压驱动移动式水中固体颗粒拦污栅机

　　在市政给排水、水电站取水口、工业循环水取水段、污水处理厂预处理段这类场景里，进水端携带的漂浮杂物、悬浮固体颗粒如果不提前拦截，很容易造成后续泵组叶轮卡滞、管道堵塞、换热面结垢卡堵，甚至导致整条水处理线停机检修，拦污栅机就是承担进水端第一道粗过滤拦截职责的核心设备。这款采用液压驱动的移动式拦污栅机，区别于传统固定栅条的人工清污结构，把栅条拦截、污物捞取、移位卸污的功能整合在同一台移动机架上，不需要沿取水断面布置多台固定清污机，单台设备就能覆盖一定宽度的取水口断面，适配中小型取水构筑物的进水拦污需求。

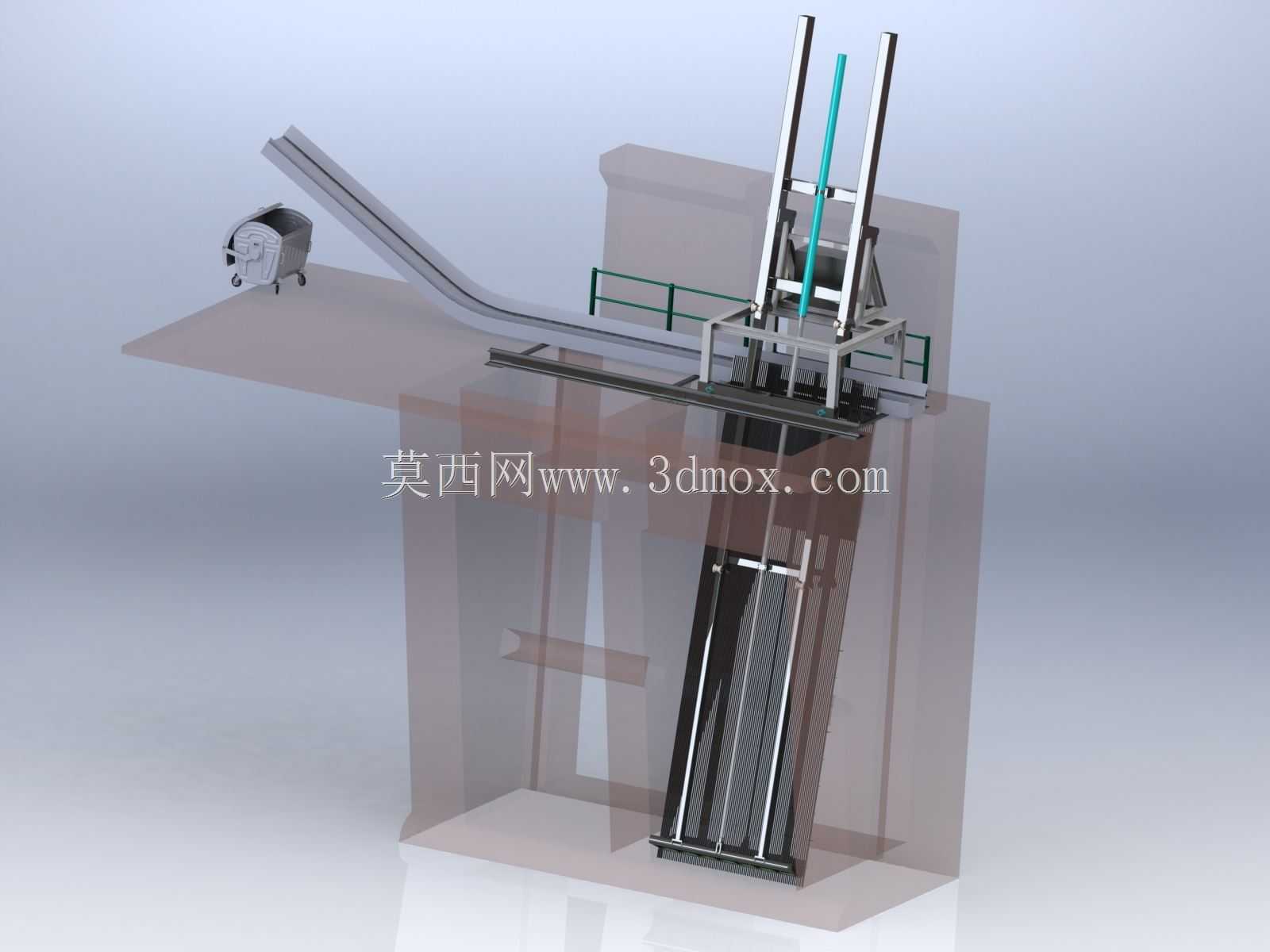

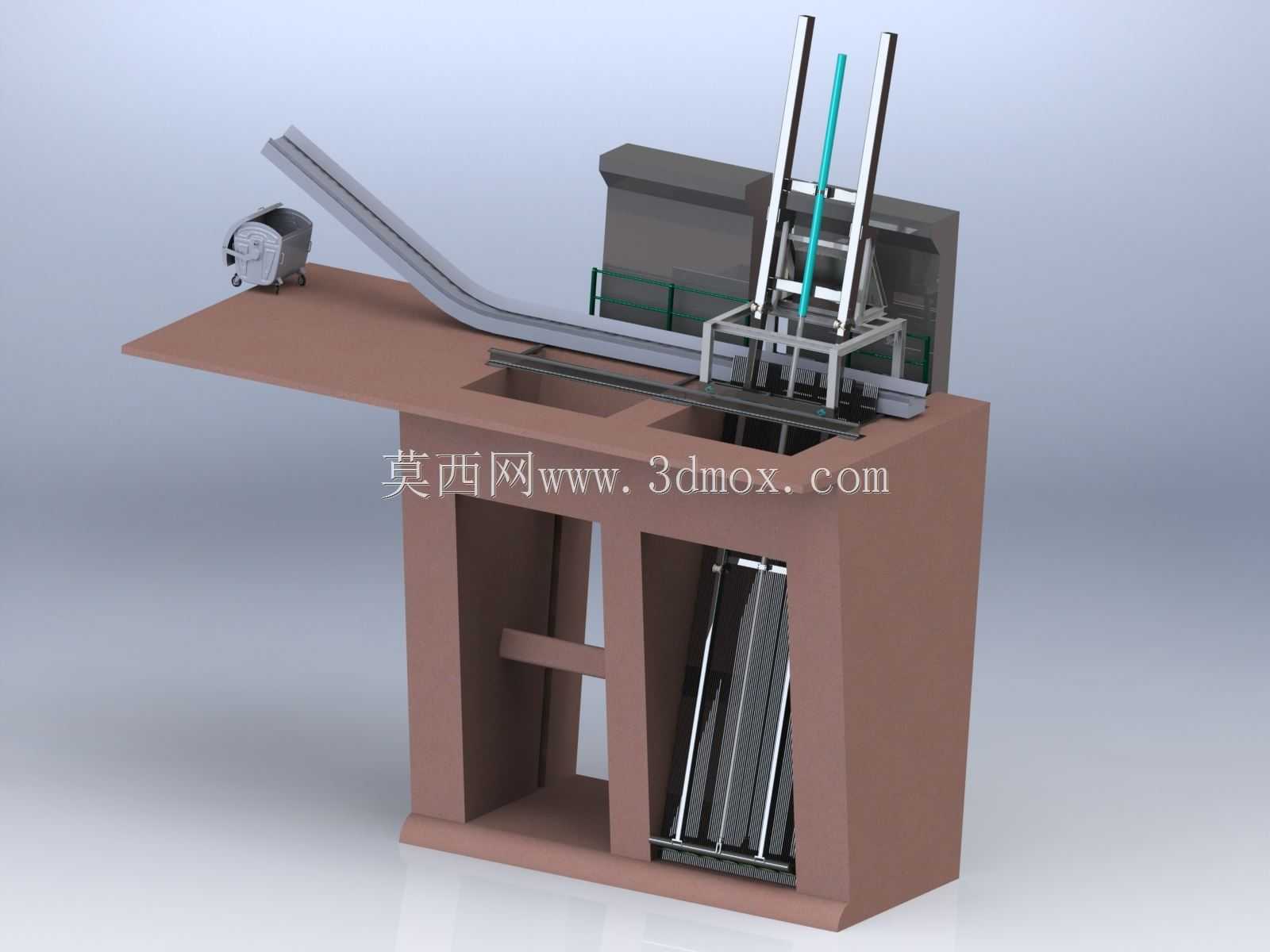

　　从结构设计逻辑来看，设备整体采用框架式承力结构，底部机架直接跨装在取水口的混凝土支墩上，机架预留的安装槽位刚好嵌入取水过流断面，栅条组件垂直布置在过流通道内，栅条间隙根据过流流量、拦截颗粒物的常规尺寸做了匹配设计，既保证足够的过流面积降低水头损失，又能有效拦截尺寸超标的固体颗粒、漂浮杂物。设备的移动功能依靠机架上的倾斜导槽与滑移托架实现，捞污耙斗沿着倾斜导槽运行，从栅条底部向上滑移的过程中，把附着在栅条上、堆积在栅前的杂物刮取提升，到顶部卸污位置后，耙斗自动翻转把污物卸到侧边的排污溜槽里，顺着溜槽直接排到污物收集区，不需要人工近身清理栅面。

　　驱动部分采用液压作为动力源，相比电机直接驱动的结构，液压驱动的过载保护性能更好，当耙斗遇到大尺寸硬物卡滞时，液压系统能自动溢流卸压，避免硬拉造成栅条变形、传动构件断裂，同时液压传动的运行速度更平稳，耙斗升降、翻转的动作冲击小，能减少设备运行时对取水构筑物的振动影响。设备的垂直导向立柱上布置了液压提升缸，负责带动耙斗沿栅面做上下往复运动，侧边的倾斜输送溜槽直接对接卸污位，捞取上来的污物不需要额外转运机构就能直接排出作业区，整体结构的集成度很高，不需要在现场做过多的配套结构改造。

　　做三维结构设计的时候，首先要明确安装边界的约束条件：底部机架的支撑跨距要匹配取水口的支墩间距，机架底部的过流通道尺寸要满足设计过流流量的要求，垂直栅条的安装垂直度要控制在合理公差范围内，避免耙斗运行时出现卡滞、刮擦栅条的问题。倾斜导槽的倾斜角度经过反复校核，既要保证耙斗在提升过程中对栅面有足够的贴紧压力，保证刮污效果，又要避免角度过陡导致耙斗运行阻力过大，同时顶部卸污位的高度要匹配排污溜槽的安装高度，保证卸污时污物能顺利滑入溜槽不会撒落。

　　机架主体采用型材焊接结构，设计时充分考虑了水环境下的防腐需求，承力构件的厚度预留了足够的腐蚀裕量，所有焊接位置都做了圆角过渡处理，减少应力集中点，避免长期受水流冲击、设备运行振动影响出现焊缝开裂的问题。栅条采用等截面的条形结构，沿过流方向平行布置，栅条之间的定位隔套保证栅条间距均匀，不会因为水流冲击、杂物挤压出现栅条变形间距不均的问题。耙斗上的刮齿和栅条间隙做了适配设计，刮齿刚好嵌入栅条之间的缝隙，上行过程中能把卡在栅条缝隙里的杂物完全刮除，不会出现残留杂物累积堵死栅面的情况。

　　设备的液压管路全部沿机架内侧布置，做了可靠的固定与防护，避免长期被水流冲刷、杂物碰撞造成管路损坏，液压站可以根据现场安装条件布置在机架顶部的干燥区域，和过流区域完全隔开，减少液压元件受潮进水的故障概率。移动式的设计思路让设备可以沿取水口的横向导轨做移位，多栅面的取水口只需要配置一台该设备，就能依次完成每个栅面的清污作业，相比每道栅面配置固定清污机的方案，能大幅降低前期设备投入成本，同时设备的维护点都集中在机架上部的干燥区域，日常检修、易损件更换不需要下水作业，能大幅降低后期运维的难度与安全风险。

　　在实际工况适配中，该设备可以根据不同取水场景的污物类型调整栅条间隙、耙斗运行速度，比如汛期漂浮物较多的时候，可以调快耙斗的往复运行频率，保证栅面不会被杂物堵死影响过流；平时杂物较少的时候可以降低运行频率，减少设备的无效磨损。设备整体的外形尺寸紧凑，不需要在取水口上方预留过大的安装空间，对于现有老旧取水口的拦污设施改造项目适配性很强，不需要对原有混凝土结构做大规模拆改，只需要在原有支墩上做简单的固定件安装就能完成设备部署。
