垃圾压实处理成套输送压装设备结构

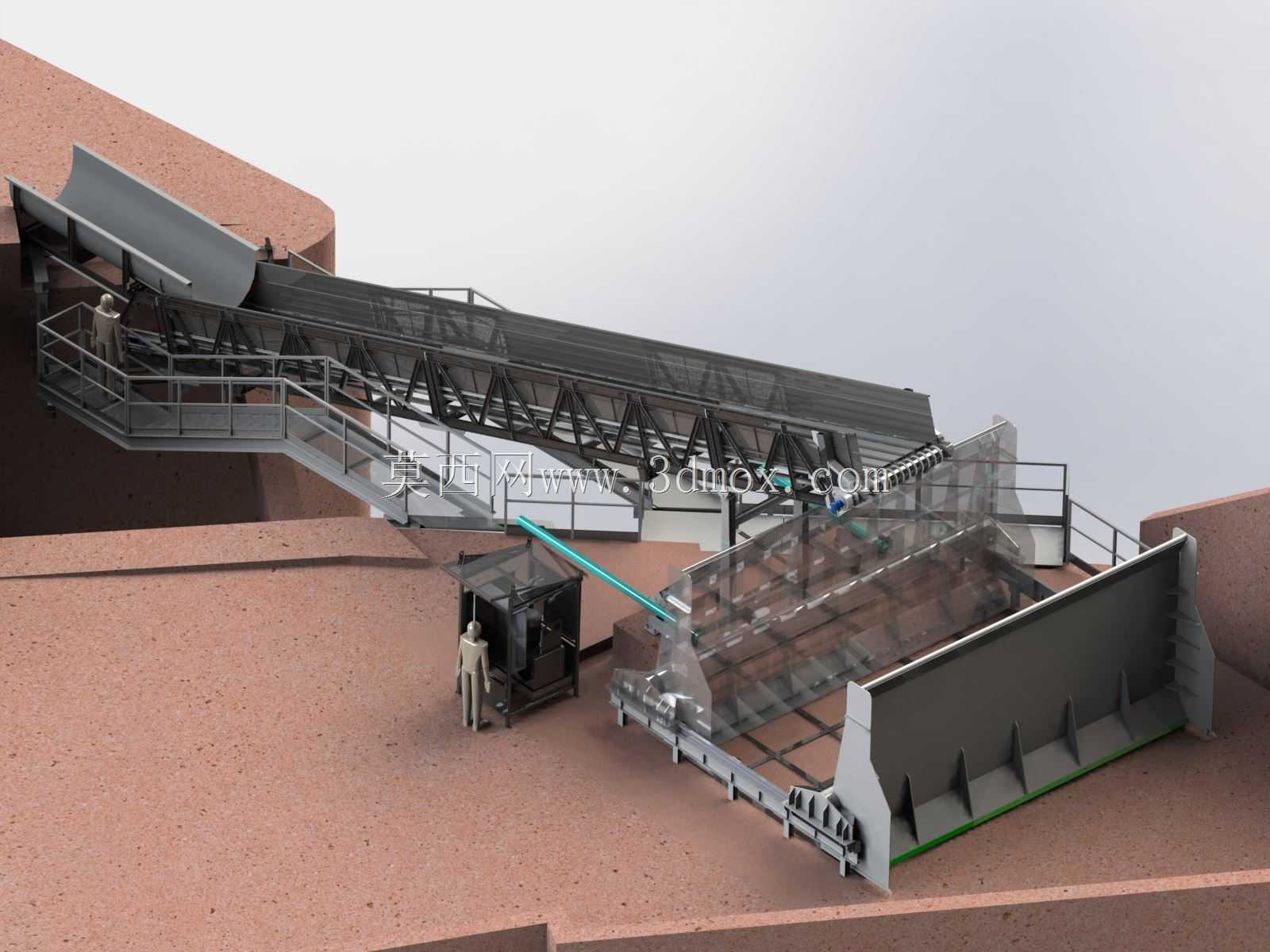

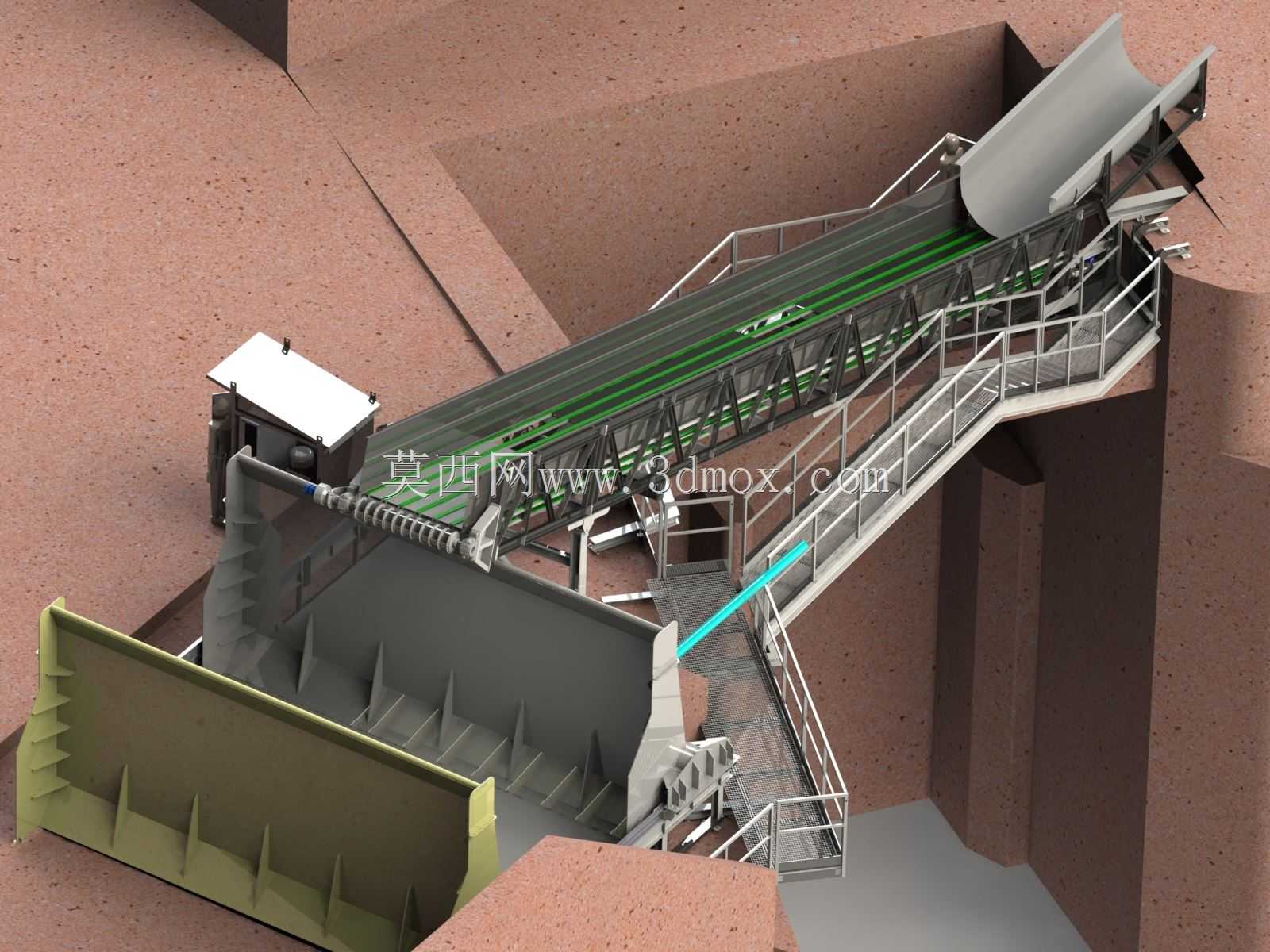

　　这套设备主要面向城镇生活垃圾转运站、水电站附属固废处理点、工矿企业集中垃圾归集站点的固废减容作业场景，核心作用是将松散收集的生活垃圾、生产废弃物通过机械压合的方式排出物料间隙空气，将物料压缩为高密度块体，大幅降低后续转运频次与运输成本，同时避免散装垃圾运输过程中的遗撒、滴漏问题。整套设备采用上料输送与压装工位集成的布局设计，倾斜布置的带式输送架作为上料单元，架体两侧设置全高度安全防护栏杆与分段式检修踏步平台，运维人员可沿踏步抵达输送架任意节点完成托辊更换、皮带纠偏、杂物清理等日常作业，输送架进料端设置扩口式导料槽，可适配小型收集车、人工归集投料两种上料模式，导料槽边缘做圆弧过渡处理，避免投料时物料卡滞在架体接缝处。

　　输送架的倾斜角度经过载荷校核，在保证垃圾依靠自重顺利下滑至压装工位的同时，避免坡度过大导致物料滚落飞溅，架体主支撑采用桁架式结构，相比实心梁结构在同等载荷下自重降低近四成，同时预留了足够的安装检修空间，输送架末端设置挡料翻板，仅在压装工位空仓时开启放料，避免连续投料导致压装腔溢料。压装主机单元采用卧式压装结构，压装腔侧壁做加厚耐磨衬板设计，衬板采用沉头螺栓固定，磨损后可快速拆卸更换，压头驱动采用长行程液压油缸，油缸支座采用铰接式连接，可自适应压装过程中偏载带来的微小位移，避免油缸杆承受径向力导致密封件过早损坏。压装腔末端设置可开启的出料闸门，压制作业完成后闸门自动抬起，压头将成型的垃圾块直接推送至对接的转运车厢内，

　　无需额外的推块机构。设备的液压动力单元独立布置在压装主机侧方的防护柜内，柜体内设置散热回路与油液过滤组件，可适配长时间连续作业的工况需求，动力单元与压装油缸、闸门油缸之间的管路采用硬管加软管组合布置，硬管沿架体走线槽固定，活动部位采用高压软管连接，避免管路干涉运动部件。整套设备的安装边界需要考虑上料端的车辆回转空间、压装端的转运车停靠空间，以及设备周边至少一米的检修通道，设备基础采用预埋螺栓固定，输送架支腿与压装主机的基础标高差根据输送倾角精准核算，避免安装后出现皮带跑偏、架体应力集中的问题。在设计过程中，针对垃圾物料成分复杂、可能包含硬质杂物的情况，压头前端做了高强度堆焊处理，同时在压装腔入口设置了格栅式除杂工位，

　　可提前筛除大块金属、砖石等不可压碎的硬物，避免硬物卡滞损坏压头或衬板。设备的操作工位设置在压装主机侧方的安全区域，操作人员可直接观察到上料、压装、出料全流程，操作面板设置了急停按钮与状态指示灯，出现卡滞、过载情况时可立即切断动力回路。这套结构同时适配阿迪格河拦污栅清理出的漂浮废弃物、水电站厂区生产垃圾的压实处理需求，上料输送架可根据现场安装条件调整支腿高度，适配不同场地的标高差，无需额外做大规模场地改造即可完成部署。
