水电站拉克利桥支撑结构三维设计

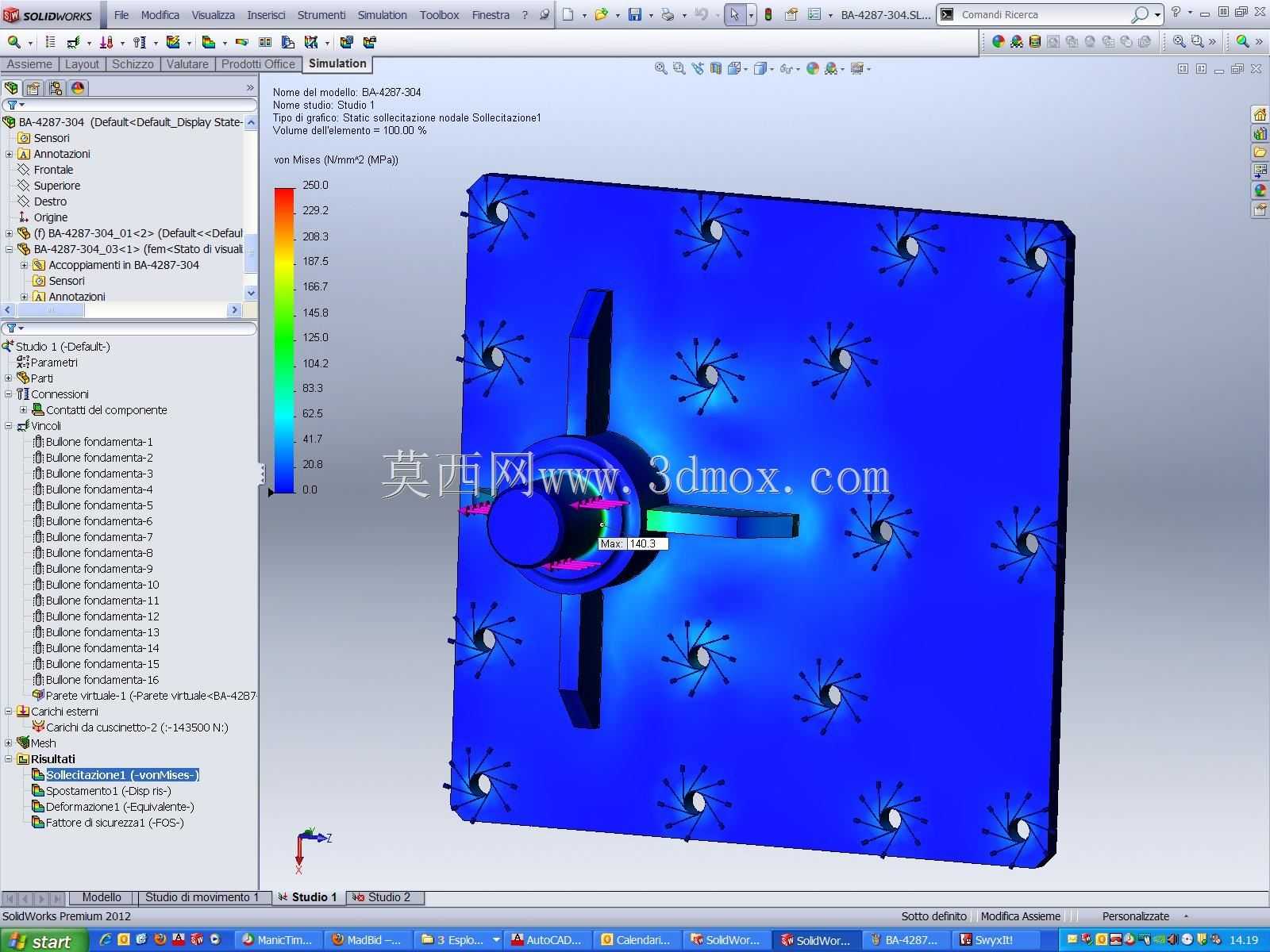

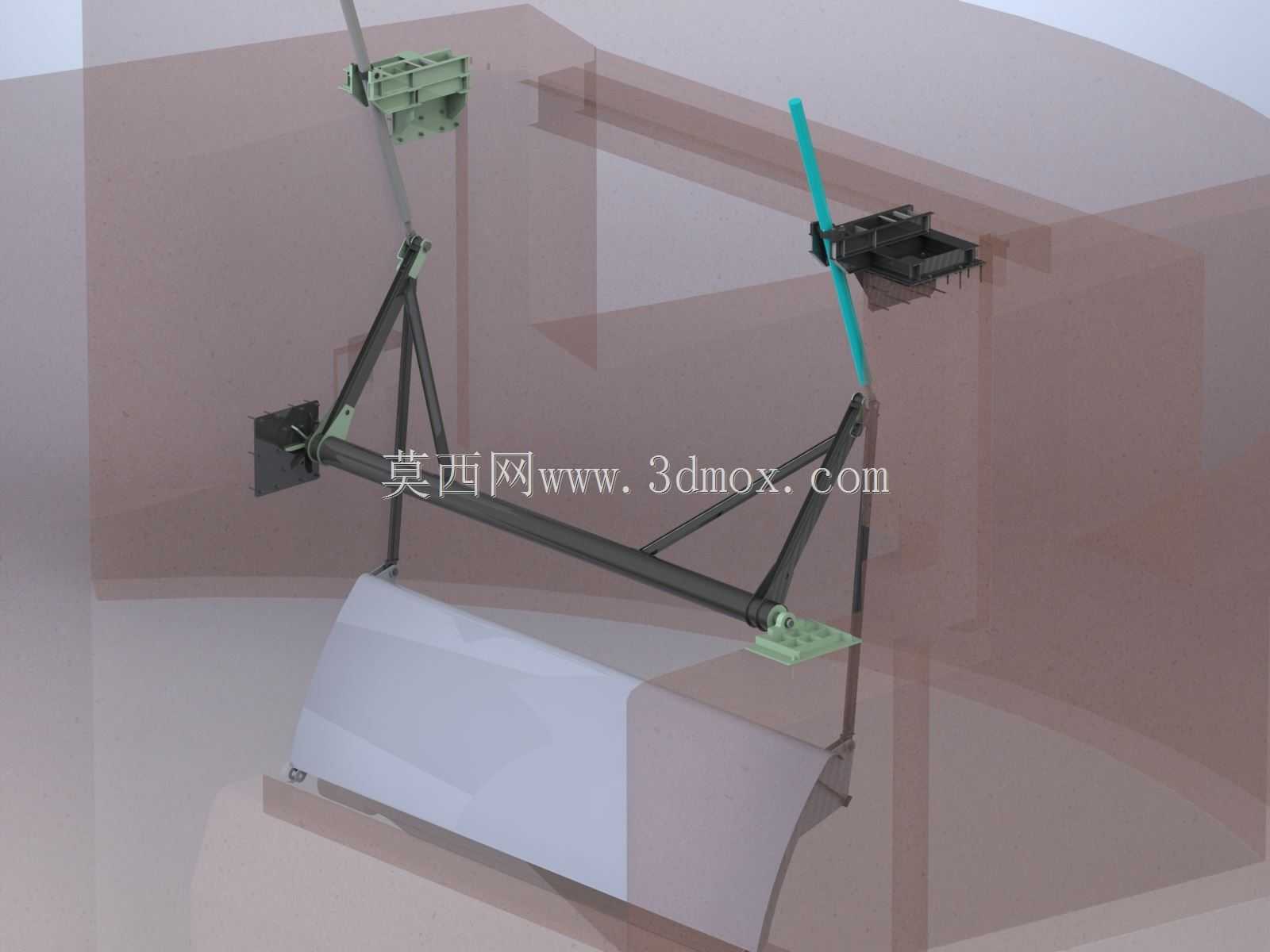

　　在水电站引水及坝体附属结构的运维改造场景中，这类支撑桥结构承担着管线敷设、操作通道承载、附属设备挂载的多重作用，区别于常规民用桥梁，其受力工况需要同时考虑水体脉动压力、坝体结构形变传导、设备长期静载以及汛期杂物冲击的复合影响，设计阶段需要先完成安装边界的点位校核，所有连接支座的安装面都需要匹配坝体预埋钢板的实际坐标，避免现场安装时出现扩孔、强行组对的问题，这类问题在水工结构改造项目中很容易造成局部应力集中，长期运行后会出现焊缝疲劳开裂的隐患。从结构组成来看，这套支撑结构采用三角桁架作为主承载框架，斜向撑杆与横向主梁采用铰接节点搭配定位销的连接形式，既可以抵消安装阶段的微小装配误差，也能在坝体出现小幅温度形变时释放结构内应力，

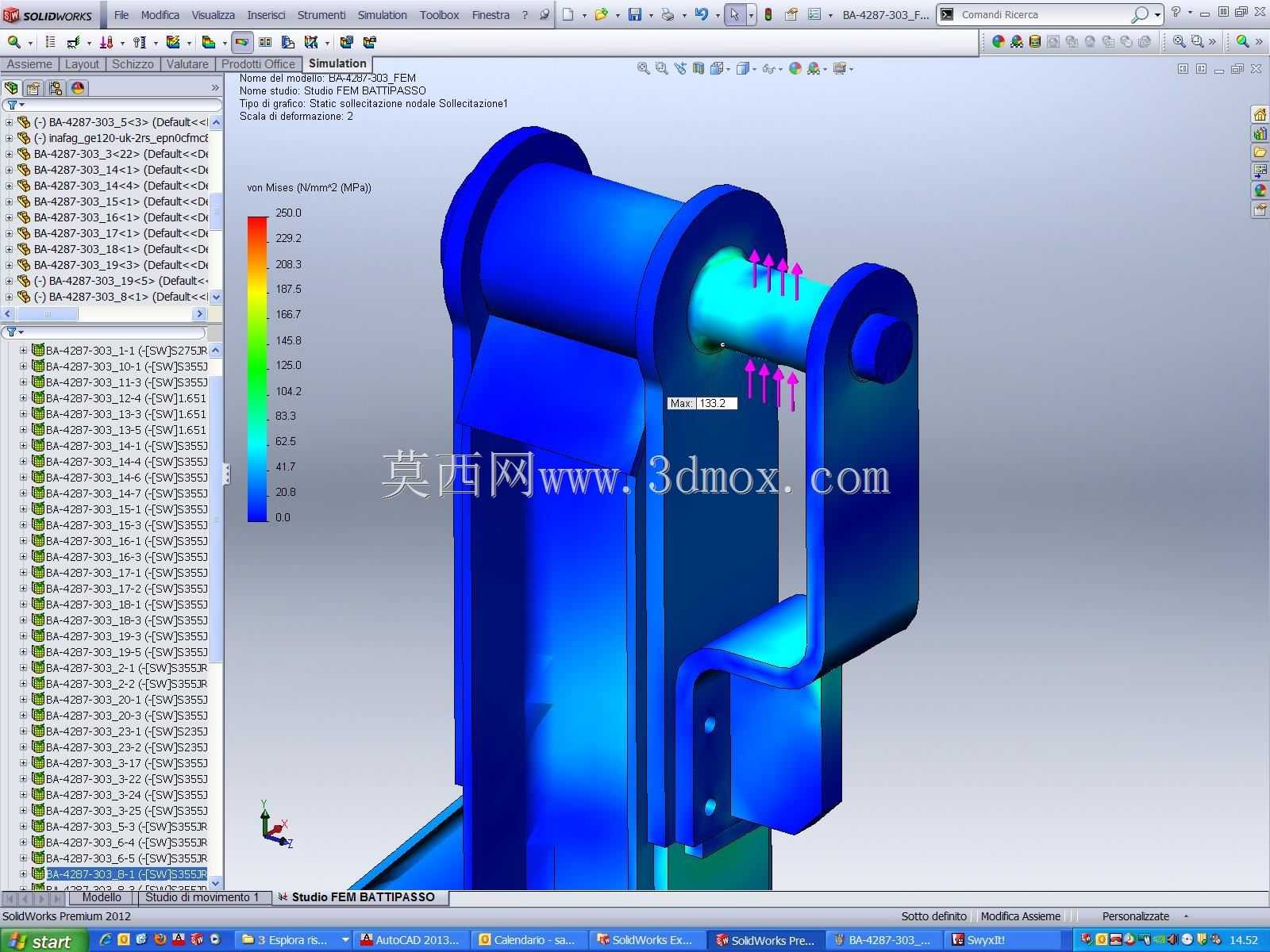

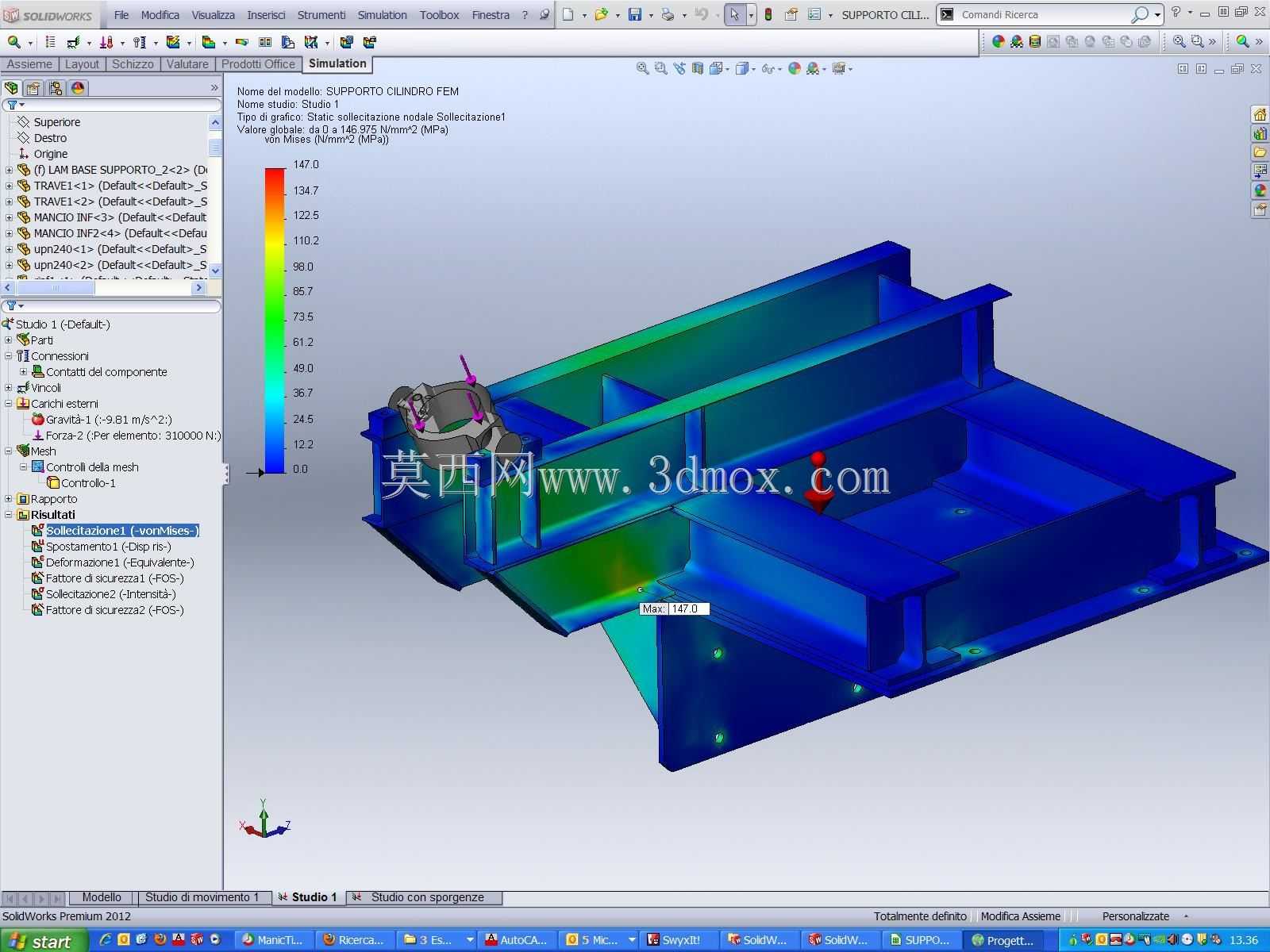

　　避免刚性连接带来的应力累积。主桥体的承载面板采用防滑花纹钢板弯折成型，边缘设置的挡水边可以避免桥面运维时的积水、杂物掉落至下方引水区域，两侧的挂载支架分别对应不同的附属设备：一侧的刚性支架用于敷设液压控制管路，支架上预留的管卡安装孔位按照等间距排布，适配不同管径的液压油管、电缆桥架的固定需求；另一侧的弹性支撑座用于挂载传感检测设备，内置的缓冲垫可以过滤坝体传导的微幅振动，保证检测设备的采集精度。设计过程中首先要确定整体的安装边界，桥体的两端连接座分别固定在坝体的两个不同高程的预埋点位上，横向跨度需要匹配两个安装点的实际水平间距，竖向高度差需要根据现场实测的坝体斜面坡度调整斜撑的长度，所有杆件的截面选型都经过受力验算：

　　主横梁采用矩形空心型钢，在保证抗弯截面模量的同时降低结构自重，斜向撑杆采用等边角钢组焊，节点处的加强筋板避开应力集中的转角位置，连接螺栓全部采用防松结构，适配水工结构长期处于振动、潮湿环境的使用需求。实际运维场景中，这类支撑桥是运维人员抵达坝体侧面检测点位的必经通道，同时也是坝顶至中层设备层的管线中转承载结构，设计时需要预留足够的操作净空，桥面的有效通行宽度满足单人携带运维工具通行的需求，两侧的护栏高度符合水工建筑的安全防护标准，护栏上预留的附件安装位可以临时挂载安全绳挂点，满足高空作业的安全防护要求。结构改造的核心逻辑是在不破坏原有坝体预埋结构的前提下，替换原有老化的支撑构件，新结构的所有连接点位都与原有预埋板的孔位完全匹配，

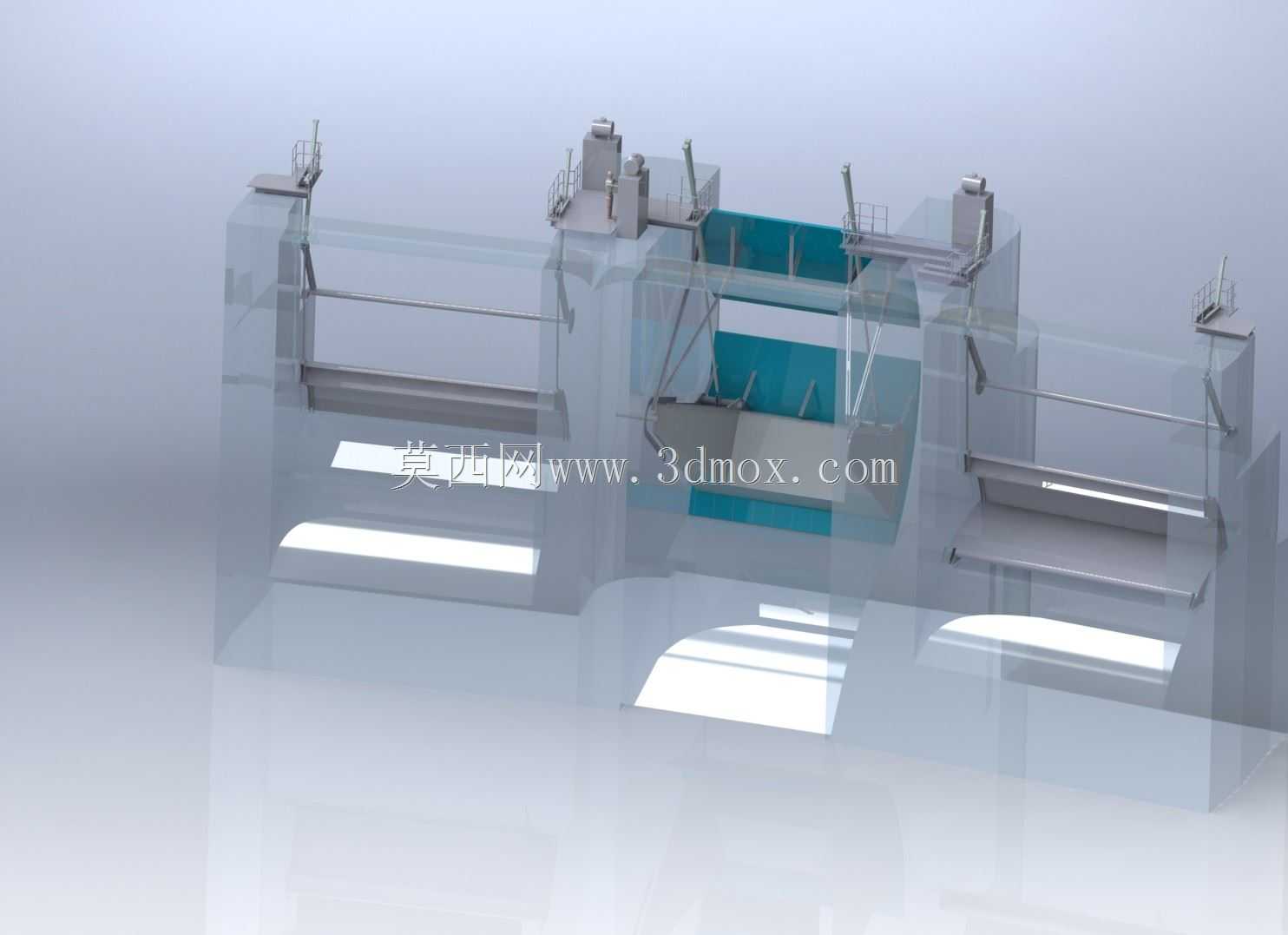

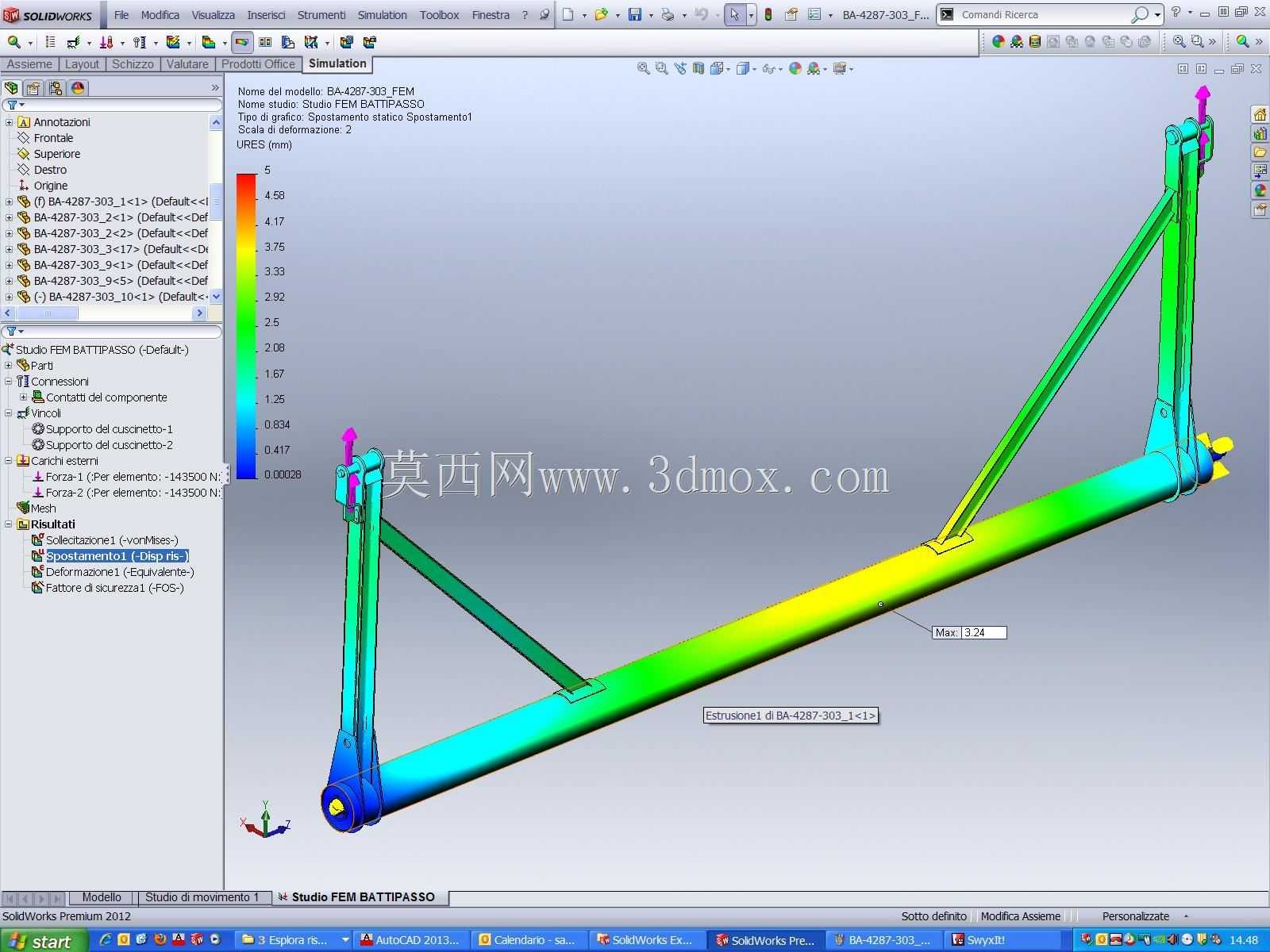

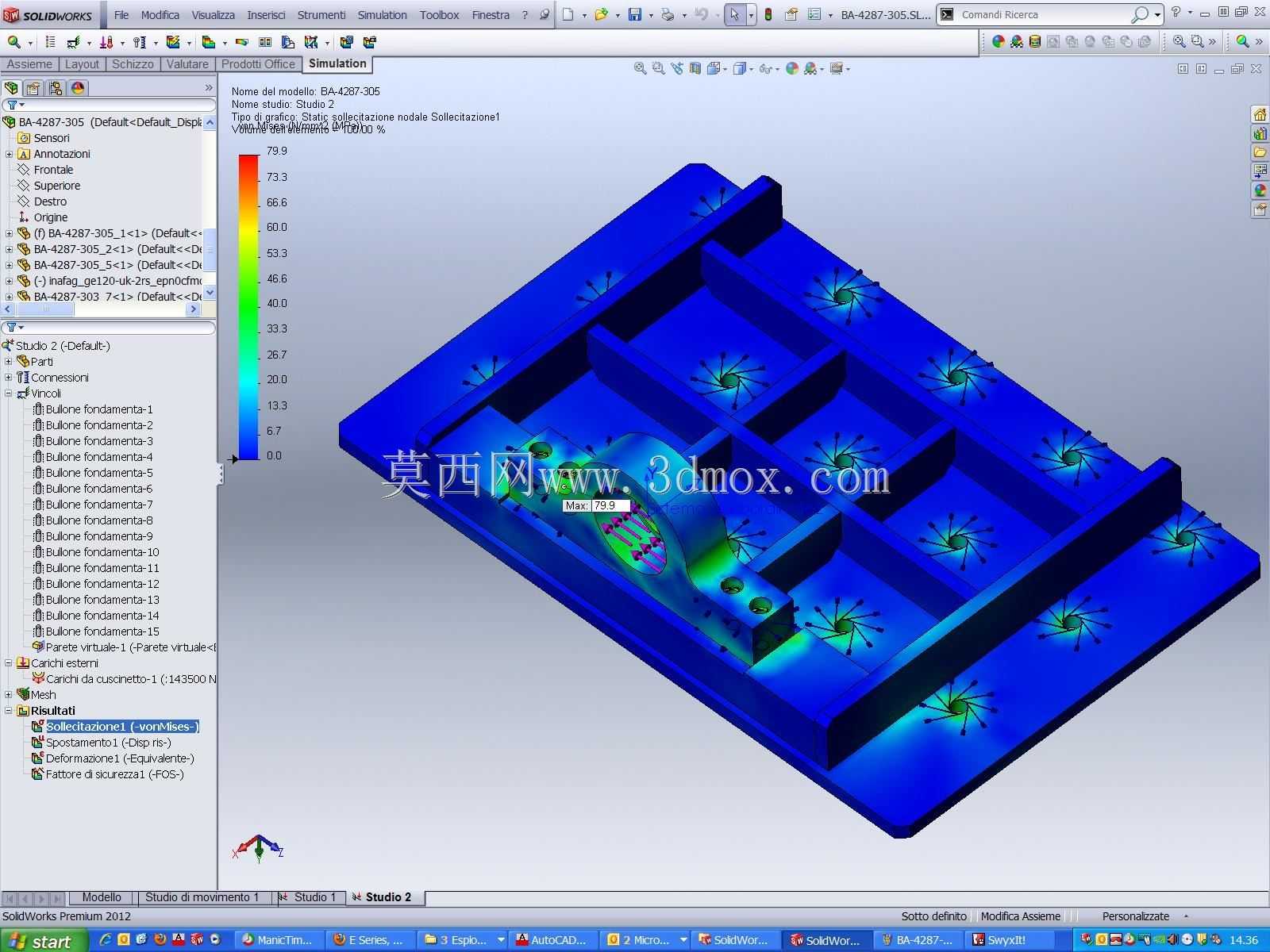

　　不需要在坝体上重新钻孔植筋，避免破坏坝体的原有防渗层结构。从受力传递路径来看，桥面的活载与设备静载通过横梁传递至两端的连接支座，斜向撑杆将部分竖向荷载分解为水平方向的分力，传导至坝体的侧向预埋点位，整个结构的受力路径清晰，没有冗余的受力构件，后期运维时可以单独更换某一根受损的杆件，不需要整体拆解桥体结构。针对水电站高湿度、长期临水的使用环境，所有钢结构构件的表面处理都采用重防腐工艺，构件之间的连接缝隙预留密封胶填注的槽位，避免积水进入缝隙造成构件内部锈蚀，铰接节点处的销轴采用不锈钢材质，配合防尘防水的端盖结构，保证长期运行后节点依然可以灵活转动，释放结构形变应力。在三维建模过程中，所有构件的装配关系都按照实际安装顺序排布，先定位两端的固定支座，再依次装配主横梁、斜撑杆、桥面面板、附属支架，每个节点的螺栓、垫片都按照实际装配层级建模，方便施工人员对照模型完成现场组对，避免出现装配顺序错误导致的返工。模型中还还原了结构与周边坝体、管线的相对位置关系，可以直观校验安装完成后是否会与周边的原有设备、管线产生干涉，尤其是桥体下方的过流面，需要保证结构的最低点不影响汛期的水流通过，避免杂物在结构处缠绕堆积，增大结构的水流冲击荷载。
