水处理粗颗粒拦截用拦污栅装置结构设计

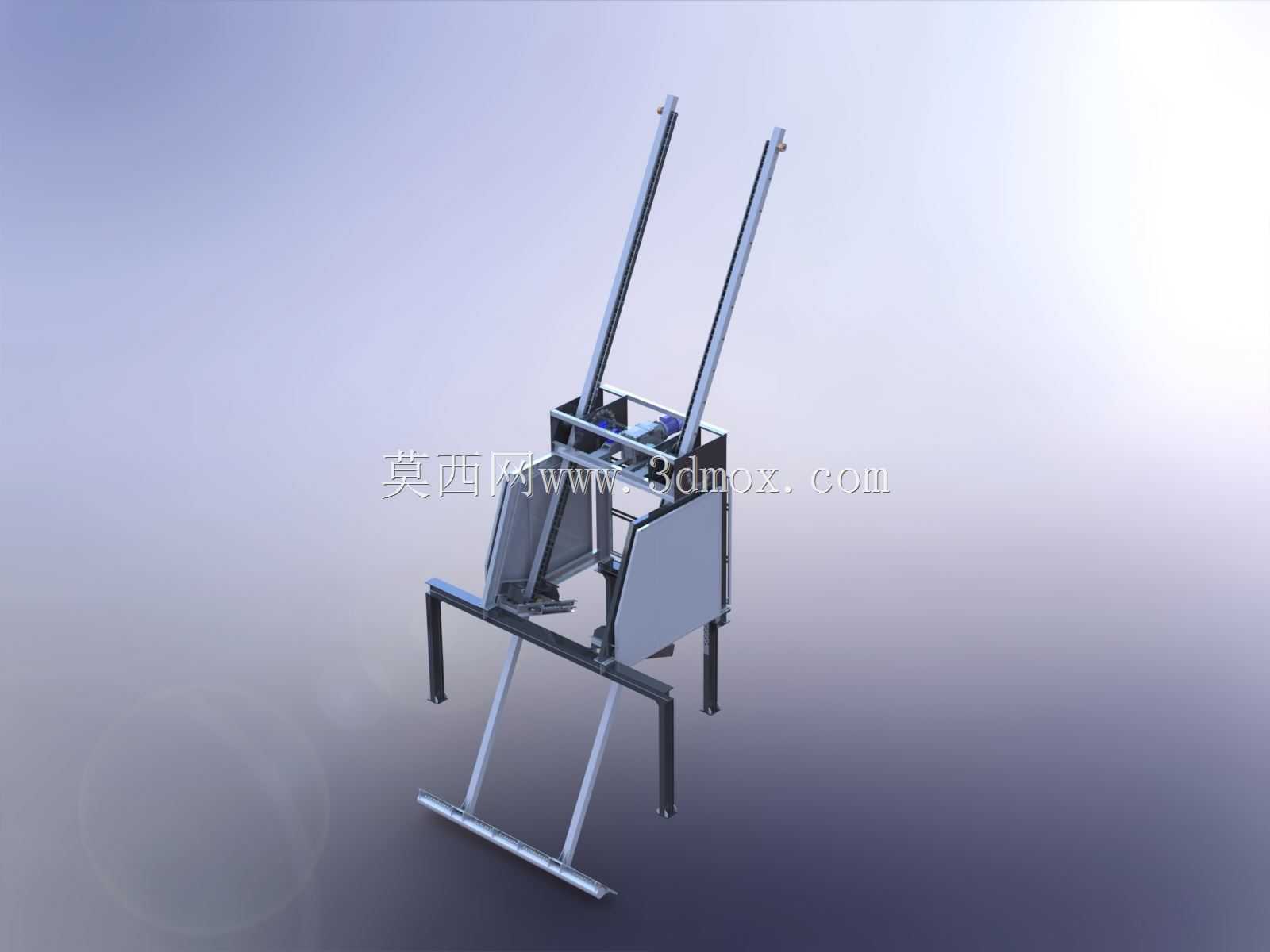

　　在市政给排水、工业循环水、水电站取水口等场景中，进水端的粗大固体杂质拦截是保障后续工艺稳定运行的第一道防线，这套拦污栅设备正是针对这类工况开发的前置处理装置。不同于传统固定式人工清污栅网，该设备采用集成化机架设计，整体为立式框架结构，两根平行的倾斜导轨作为核心运动导向部件，栅体组件可沿导轨完成升降与开合动作，适配不同深度的取水渠道安装需求，安装时需保证导轨与渠道侧壁的平行度误差控制在合理范围内，避免栅体运行卡滞。设备的核心功能是拦截水流中裹挟的树枝、塑料块、大颗粒悬浮物等尺寸超过栅隙的固体杂质，当栅面拦截的杂物积累到一定程度，液压驱动机构会带动栅体沿导轨抬升，配合底部的刮除组件将附着的杂物剥离排出，整个清污过程无需人工下井操作，

　　可适配连续运行的取水工况，减少人工清污的安全风险与停机时间。从设计思路来看，整套设备采用模块化拆分思路，底部支撑框架采用方管焊接结构，直接通过膨胀螺栓固定在渠道底部的混凝土基础上，两侧导轨通过连接支架与渠道侧壁预埋件固定，栅体部分采用栅条平行排布结构，栅隙可根据实际过水流量与拦截杂质尺寸调整，常规工况下栅隙设置在10-30mm区间，既保证足够的过水面积，又能有效拦截目标尺寸的固体颗粒。液压驱动单元布置在机架顶部的安装平台上，通过连杆机构与活动栅体连接，驱动行程可根据渠道深度定制，设计时需考虑水流冲击载荷对栅体的作用力，对栅条的抗弯强度、机架的整体刚度做校核，避免汛期大流量水流冲击下栅体变形。设备的外形尺寸可根据渠道宽度做适配调整，

　　单套设备适配的渠道宽度范围在0.8-2m区间，安装时需保证栅体底部与渠道底坎的密封间隙控制在5mm以内，防止杂质从底部间隙逃逸进入后续工艺段。设备两侧设置有挡水侧板，采用薄钢板折弯成型，与栅体配合形成完整的拦截断面，避免水流从栅体两侧旁通。在实际选型应用中，需要根据取水点的设计流量、水流流速、常年杂质类型与含量确定栅隙尺寸、驱动功率与清污频率，这套结构的优势在于运动部件少，水下部分无复杂传动结构，日常维护仅需定期检查导轨润滑情况、液压管路密封状态，相比回转式格栅除污机，更适合杂质尺寸偏大、来水量波动较大的取水工况，比如山区小型水电站取水口、工厂循环水取水端、市政雨污水管网前置拦截点等场景。设计建模过程中，

　　对所有焊接连接部位做了焊缝标注，运动部件之间的配合间隙做了公差设定，导轨与滑块的配合选用合适的间隙配合，保证在水下长期运行有轻微锈蚀的情况下仍能顺畅动作，液压管路的布置避开了水流直接冲击的区域，管卡固定点间距控制在合理范围，避免水流扰动导致管路振动疲劳破损。
