冲击式水轮机转轮结构设计

　　在高水头小流量的水力发电站场景中，冲击式水轮机是核心能量转换设备，其转轮作为直接承接水流冲击、将水流动能转化为旋转机械能的核心部件，结构设计的合理性直接决定整个机组的发电效率与运行稳定性。不同于反击式水轮机依靠水流压差做功的原理，冲击式转轮的工作逻辑是让压力钢管引出的高速射流直接冲击水斗，通过水斗的曲面导向让水流速度方向发生近180度偏转，以此将水流的动量尽可能多的传递给转轮，带动主轴连接的发电机转子旋转输出电能。

　　从实际应用场景来看，这类转轮多适配于水头范围在百米到上千米的山区水电站，这类站点往往河道流量较小但自然落差大，不需要像轴流式、混流式机组那样依赖大流量过流，单股或多股喷嘴对准转轮水斗的布置形式，能在高水头工况下保持稳定的出力，甚至在部分引水式电站、梯级电站的调峰机组中，冲击式转轮的启停响应速度更快，更适配负荷波动较大的电网调节需求。

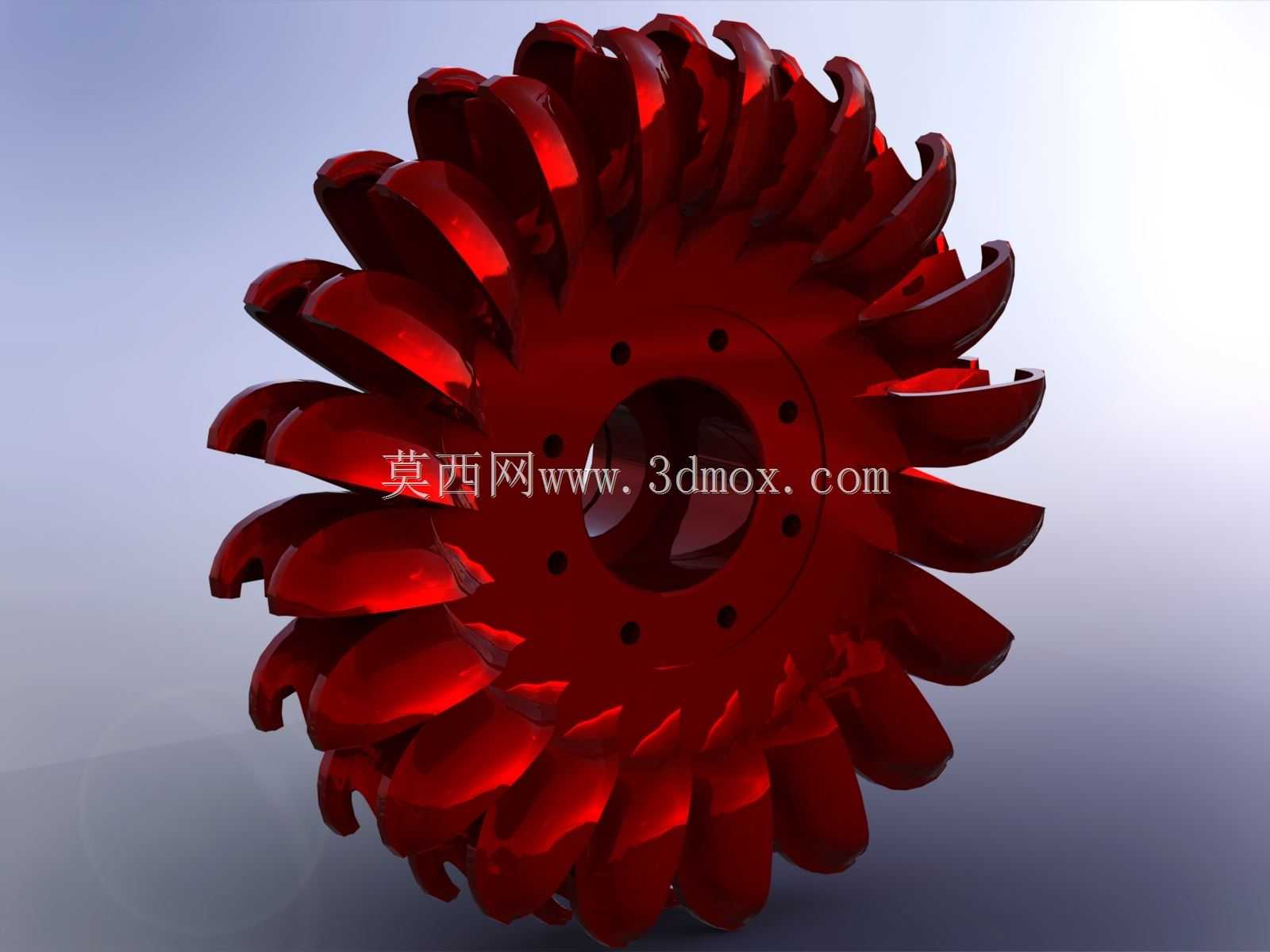

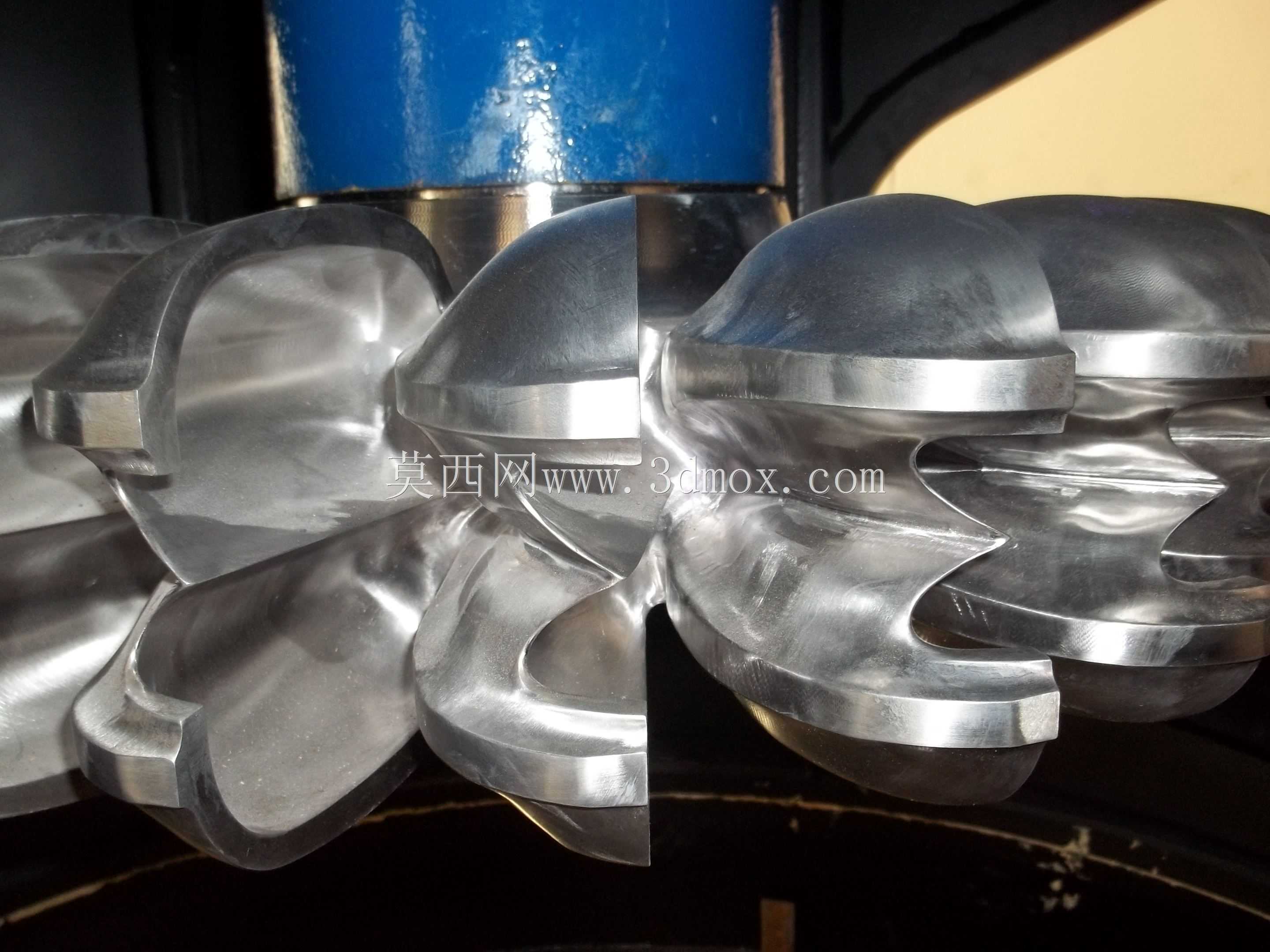

　　在结构设计层面，首先要考虑的是水斗的曲面线型，每个水斗的进水边需要做平滑的分水刃设计，避免射流冲击时产生紊流与气蚀，水斗的内凹曲面曲率需要经过反复校核，保证水流进入水斗后能平顺地沿两侧曲面流出，不会在水斗内部形成涡流造成能量损失，同时出水边的角度要控制在合理范围，避免流出的水流干扰后续水斗的接流，降低转轮的整体效率。转轮的中心轮毂部分需要设计与主轴配合的定位止口与螺栓连接孔，孔位的分度精度直接影响转轮的动平衡性能，若分度误差过大，机组高速旋转时会产生明显振动，不仅会损耗输出功率，长期运行还会造成主轴轴承磨损、基础螺栓松动等故障。

　　从安装边界来看，这类转轮的外径尺寸需要匹配电站的机坑尺寸与喷嘴布置间距，要保证转轮旋转时水斗边缘与机壳内壁留有足够的安全间隙，避免运行过程中出现剐蹭；轮毂内孔的直径与配合公差要和主轴轴径匹配，采用过渡配合加平键传递扭矩的结构时，键槽的对称度、深度公差都要严格控制，防止运行中出现键连接松动。水斗与轮毂的连接部分要做平滑的圆角过渡，避免应力集中，因为转轮在高速旋转时，每个水斗都要承受周期性的水流冲击力，长期交变载荷作用下，应力集中位置很容易产生疲劳裂纹，最终造成水斗断裂的严重事故。

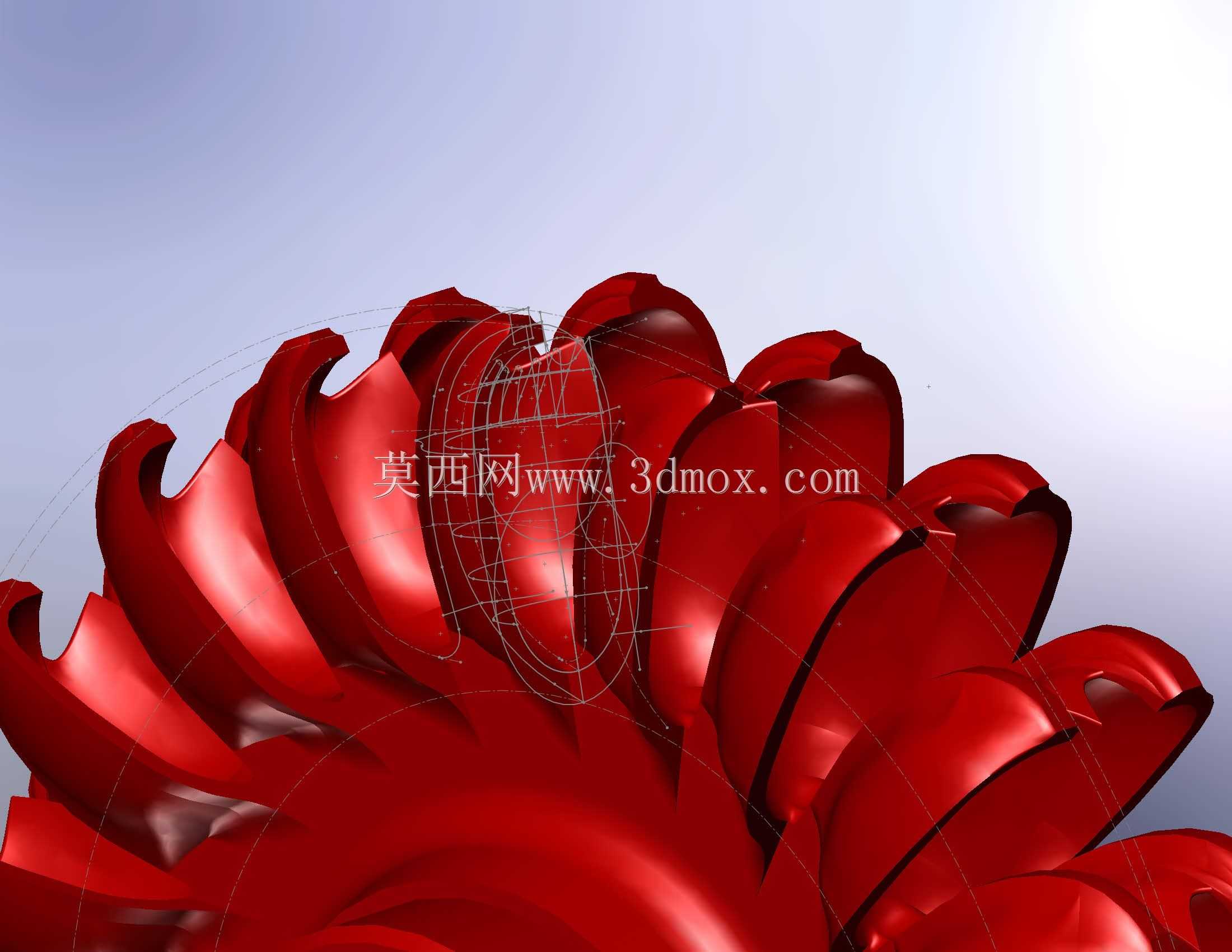

　　设计过程中还要考虑材料的选型适配，过流表面的硬度需要满足抗泥沙磨损的要求，在多泥沙河流的电站中，转轮水斗的表面往往还要做硬化处理，减少高速水流裹挟的泥沙对曲面的冲蚀，延长转轮的检修周期。另外，转轮的整体重量要控制在主轴与轴承的承载范围内，在保证结构强度的前提下尽可能优化水斗的壁厚，降低转动惯量，让机组的启停与负荷调节更加灵敏。在三维建模过程中，需要对每个水斗做阵列特征的参数化设计，方便后续根据不同的水头、流量参数调整水斗的数量、曲面曲率与安装角度，同时要预留动平衡测试的去重位置，方便生产加工完成后做动平衡校正，保证转轮在额定转速下的振动值符合行业运行标准。
