乘用车辐条式钢制车轮轮辋结构设计

　　日常做底盘行走部件建模时，轮辋这类零件看似结构不复杂，实则要兼顾的边界条件非常多，很多新手建模时只照着外观画辐条造型，忽略了和整车匹配的安装硬点，最后做装配干涉检查时往往要反复返工。先从实际装车场景来说，这类辐条式轮辋主要适配普通家用A级、B级乘用车，替换原厂钢制轮毂或者作为售后改装的基础款结构使用，日常行驶中要承受整车载荷传递、路面冲击载荷、制动系统热辐射、轮胎装配过盈力这几类核心载荷，建模时每一处结构的尺寸公差都要对应实际装车的配合要求。

　　先说安装边界的硬点要求，轮辋中心的定位孔是和车桥轴头过盈配合的核心基准，建模时这个孔的圆柱度公差要控制在0.02mm以内，和轴头的配合过盈量按照乘用车标准取0.03-0.05mm，过盈量太小高速行驶会出现轮辋抖动，过盈量太大装配时压装力超标会损伤轴头螺纹。中心孔周围均匀分布的螺栓孔，孔位的位置度公差不能超过0.1mm，螺栓孔的沉台深度要匹配轮毂螺栓的球面贴合面，沉台角度统一取60度，和螺栓头的球面完全贴合，避免螺栓紧固时出现应力集中，长期行驶后螺栓断裂的风险。轮辋的轮缘部分是和轮胎胎圈配合的位置，这部分的轮廓尺寸完全参照轮胎装配的国标轮廓，轮缘的高度、胎圈座的角度都要和对应规格的真空胎匹配，胎圈座的15度锥面是轮胎装配后密封和传递扭矩的关键面，建模时这个面不能有拔模斜度或者结构圆角，否则轮胎充气后会出现慢漏气的问题。

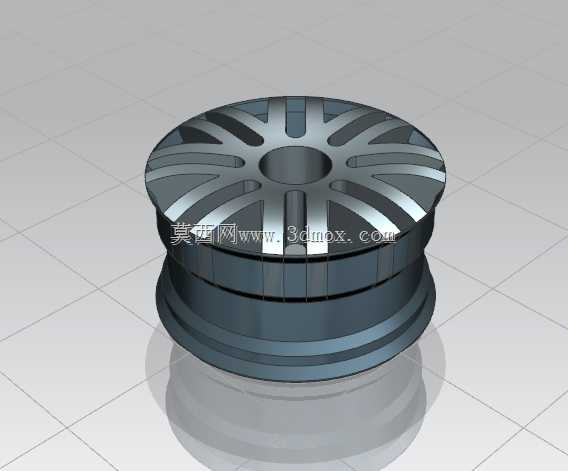

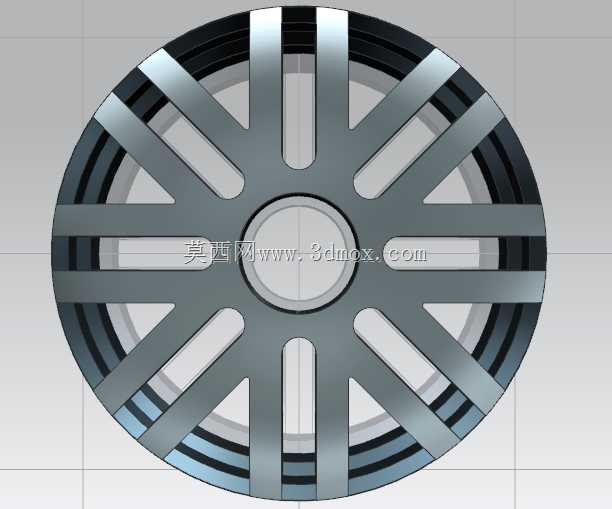

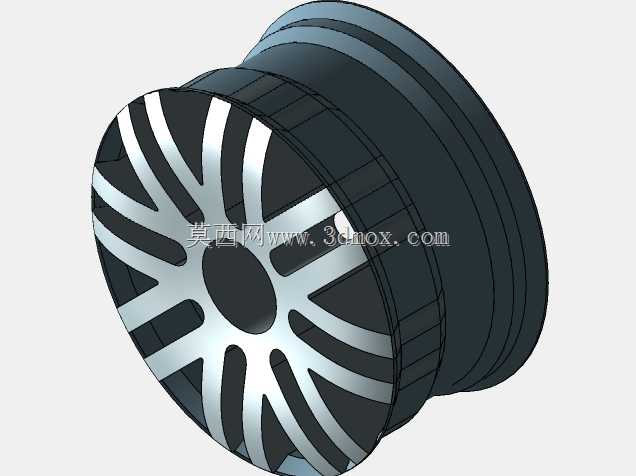

　　再讲结构设计的思路，这款轮辋采用多辐条对称布局，辐条数量取10根双辐条对称分布，一方面是均匀分散路面传递的冲击载荷，每根辐条的截面采用变厚度设计，靠近轮心安装盘的位置厚度更大，往轮缘方向逐渐减薄，这样的设计既可以保证轮心位置的结构强度，承受制动、加速时的扭矩传递，又能降低轮辋整体的重量，减少非簧载质量，提升整车的悬挂响应性能。辐条表面的凹槽结构不是单纯的造型装饰，实际是为了提升辐条的抗弯截面模量，同等材料厚度下，带凹槽的辐条抗冲击变形能力比平面辐条高30%左右，同时凹槽还能作为制动粉尘的导流槽，日常行驶时刹车产生的粉尘可以顺着凹槽甩出，减少在辐条表面的堆积，降低后期清理的难度。轮辋的中部设有环形的减重槽，槽的位置对应轮胎装配时的胎圈凹陷位，既可以减少轮辋本体的材料用量，又能给轮胎拆装时提供胎圈的容纳空间，避免拆装时撬棍损伤胎圈。

　　设计过程中还要考虑和周边部件的间隙要求，轮辋内侧的空腔要容纳制动卡钳和刹车盘，建模时要预留至少10mm的安全间隙，避免车辆满载过弯时轮辋变形剐蹭卡钳；轮辋的偏距要对应原车的轮距参数，偏距误差控制在±2mm以内，偏距过大会导致轮胎蹭翼子板内衬，偏距过小会增加轮轴轴承的额外载荷，缩短轴承使用寿命。轮辋的气门嘴安装孔设置在两根辐条之间的位置，孔位距离轮缘的位置要匹配常规真空胎气门嘴的长度，同时要避开制动盘的通风筋位置，避免充气时气门嘴和通风筋干涉。从材料选型的角度，这类轮辋一般选用低碳钢冲压焊接成型，或者采用铝合金低压铸造，建模时的壁厚设置要匹配对应的工艺，钢制轮辋的壁厚取3.5-4mm，铝合金轮辋的壁厚取5-6mm，保证通过13度冲击试验和弯曲疲劳试验的国标要求。另外轮辋和轮胎配合的所有表面都不能有尖锐的毛刺或者凸起，否则充气后会割伤胎圈的密封层，造成轮胎漏气的隐患。
