标准比赛用网球曲面结构三维造型

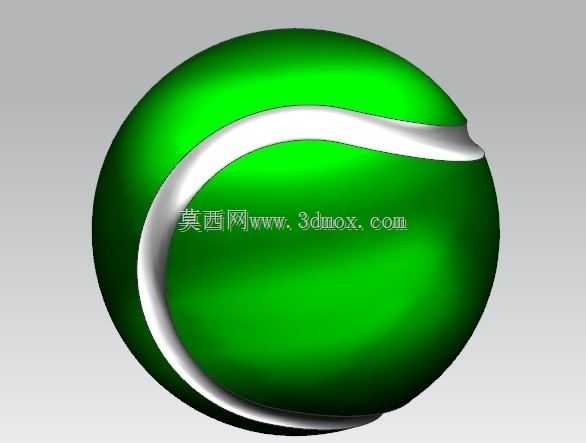

　　在体育器材仿真建模与运动装备结构验证领域，网球的三维曲面造型是典型的复杂连续曲面构建练习案例，同时也可作为运动场景动画制作、球类碰撞动力学仿真、体育用品外观渲染的基础载体。日常接触的常规网球为标准空心橡胶球体结构，外层覆盖毛毡面料，表面的白色接缝是两片对称的仿形毛毡拼接边界，这一特征也是建模过程中曲面拆分的核心依据。做这个造型的时候，首先要确定球体的基准直径，按照正规赛事用球的尺寸规范，基准直径控制在65.4mm到68.6mm之间，建模时取中间值67mm作为球体基础直径，先构建完整的基准球体，再处理表面的接缝凹槽结构。很多新手做这个模型容易直接在球体上做拉伸切除，出来的接缝要么曲率不连续，要么边缘过渡生硬，

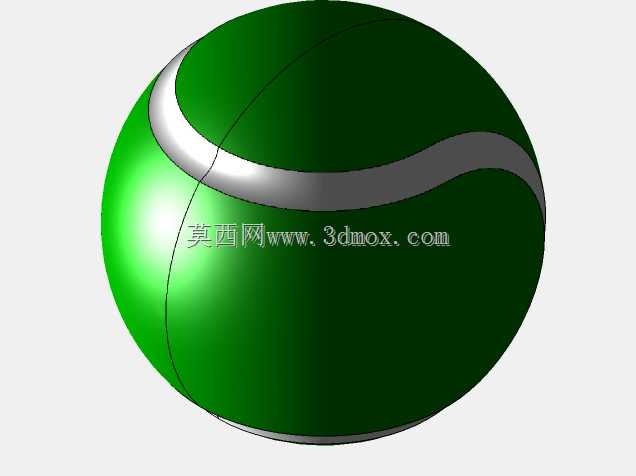

　　和实际网球的接缝形态差距很大。实际建模时要先拆分曲面，把球体按照接缝的闭合S形轨迹拆分出两个对称的曲面片，对应实际生产中两片毛毡的包覆区域，接缝位置做0.8mm深度的内凹过渡，凹槽两侧做R0.3mm的圆角，模拟毛毡拼接处的压合边界，这样渲染出来的效果才和实物一致。从应用场景来说，这个模型除了作为曲面建模的练习素材，还可以导入动力学仿真软件，配合橡胶材质的弹性参数、毛毡表面的摩擦系数设置，模拟网球击打过程中的形变、反弹角度、旋转衰减特性，给网球发球机的出球轨迹校准、球拍击球面的受力分析提供可视化的参考模型。做结构校验的时候要注意，整个球体的曲面要保证G2连续，不能出现曲面褶皱、曲率突变的问题，不然做3D打印验证的时候会出现层纹错位，

　　做动画渲染的时候会出现反光断层。另外这个模型没有额外的安装配合边界，本身是独立的完整球体，做场景装配的时候可以直接配合球拍模型、球场地面模型做接触约束，不需要额外设计安装位。很多人做网球模型会忽略表面毛毡的质感表现，其实在结构建模阶段不需要做微观的毛面纹理，只要把宏观的接缝形态、球体圆度、接缝的对称度做准确就可以，微观纹理可以在渲染阶段通过材质贴图实现，避免模型面数过高影响仿真运算的效率。从设计思路上，这个造型没有采用传统的实体堆砌建模方式，而是用曲面放样加边界混合的方式构建接缝轨迹，先在球体的三个基准面上绘制S形接缝的控制点，调整控制点的权重让接缝轨迹在球面上平滑闭合，再用投影命令把轨迹映射到基准球面上，

　　通过曲面修剪拆分出两个毛毡覆盖区域，最后给接缝位置做凹陷和圆角过渡，整个建模过程全程检查曲面曲率，保证每个位置的曲率变化均匀，没有硬棱。实际生产中网球的橡胶内胎是模压成型，外层毛毡是裁切后涂胶包覆，所以模型的曲面拆分逻辑完全贴合实际生产的工艺拆分，做出来的模型不仅可以用于渲染和仿真，还可以直接导出作为毛毡裁切模具的设计参考，不需要重新做曲面拆分。在做碰撞仿真的时候，这个模型的曲面质量直接影响仿真结果的准确性，如果曲面有破面或者曲率突变，计算接触力的时候会出现数值发散，导致反弹轨迹的计算结果和实际情况偏差很大，所以建模完成后要做曲面连续性检查、封闭性检查，确保整个球体是完整的闭合实体，没有自由边和重叠面。对于刚接触复杂曲面建模的结构工程师来说，这个网球模型是很好的练习载体，不需要考虑复杂的装配关系，只需要专注于连续曲面的构建、轨迹线的投影映射、曲面过渡的处理，掌握这些技巧之后，再做其他带复杂曲面的包覆类产品，比如足球、篮球、头盔外壳这类产品的时候，就能快速理清建模思路，避免出现曲面质量问题。
