涡轮增压器排气端叶轮结构设计

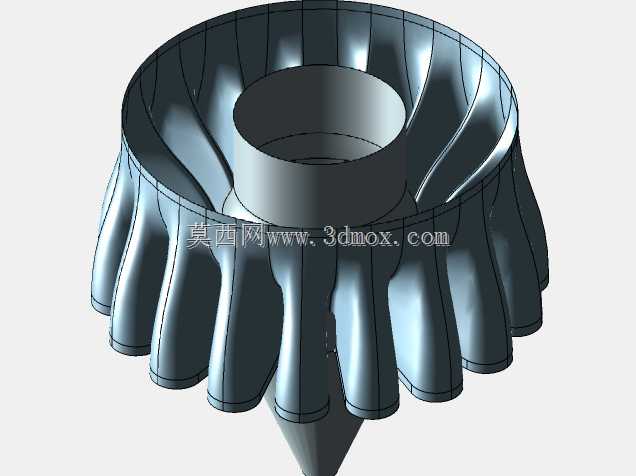

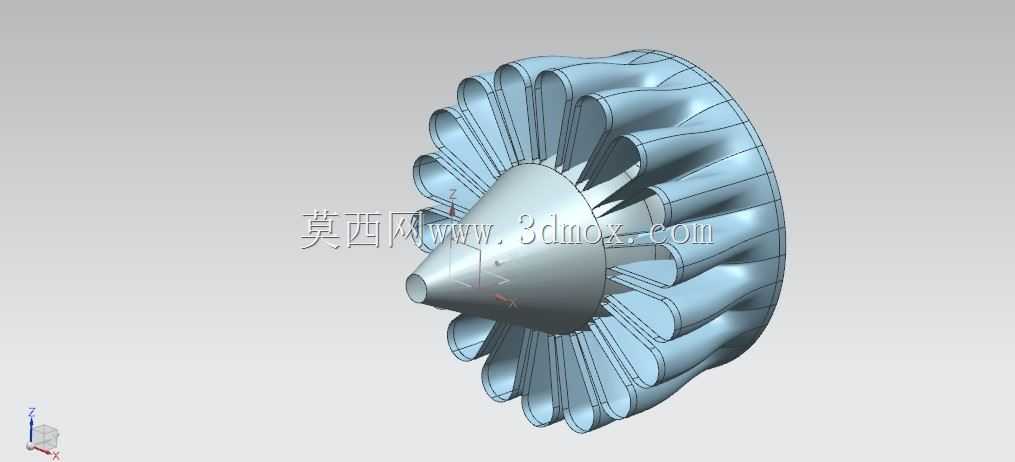

　　在车用及工程机械动力系统的增压回路里，排气端叶轮是直接承接发动机排出废气能量、驱动同轴压气机叶轮完成进气压缩的核心做功部件，其气动外形与结构强度直接决定了涡轮增压器的能量转换效率、响应速度与运行寿命。做这个部件的三维结构设计时，首先要匹配对应排量发动机的排气流量特性，叶片的叶型曲率从进气前缘到排气尾缘采用渐变式设计，前缘做圆弧过渡处理来降低废气冲击带来的流动损失，尾缘做薄化处理减少气流脱离产生的涡流，每片叶片的扭转角度沿轮毂轴向按气动载荷分布规律做连续变化，保证不同转速工况下废气都能顺畅沿叶道流向出口，避免出现局部气流堵塞导致的增压迟滞。轮毂部分采用锥面收敛结构，从进气端的大直径平滑过渡到排气端的小直径，既减少了轮毂自身的转动惯量，

　　让增压器在发动机排气流量突变时能更快提升转速，也能引导废气沿锥面顺畅流出叶轮流道，降低轮背区域的气流滞留损失。叶片与轮毂的连接位置做了大圆角过渡处理，避免应力集中，因为增压器工作时排气温度最高可突破九百摄氏度，叶轮最高转速可达每分钟十几万转，离心载荷与热载荷的耦合作用下，连接圆角的曲率直接决定了部件的疲劳寿命，圆角半径沿叶片高度方向根据应力分布做差异化调整，应力集中的叶根中部位置适当加大圆角，靠近轮缘的位置适当减小圆角来兼顾气动效率。从安装边界来看，叶轮中心设置有与涡轮轴配合的定位孔，孔内加工有键槽来传递扭矩，定位孔的端面与轴肩的贴合面做了平面度要求，保证高速旋转时的动平衡精度，叶轮的最大外圆直径要匹配涡轮箱的蜗壳内壁尺寸，

　　预留合理的热膨胀间隙，避免高温工况下叶片与蜗壳发生刮蹭，叶轮的轴向安装尺寸要和轴承座、密封环的位置匹配，保证轴系的轴向定位精度，不会出现运行时的轴向窜动。实际应用场景中，这类叶轮除了车用柴油、汽油发动机的涡轮增压器，也会用到小型燃气轮机、工业辅助增压机组的动力端，不同应用场景下的叶型参数会有调整，比如固定工况运行的工业增压机组用叶轮，叶片的安装角会偏向额定工况下的最高效率点，而车用变工况使用的叶轮，叶型设计会兼顾低转速下的响应性与高转速下的通流能力，避免低转时涡轮出力不足导致的增压迟滞。设计过程中还要考虑叶轮的加工工艺性，这类叶轮通常采用精密铸造或五轴铣削加工，叶片之间的流道宽度要保证加工刀具或铸造型芯的可达性，

　　不能出现过小的流道间隙导致加工或铸造时出现缺陷，叶片的表面粗糙度要求也会根据使用场景做区分，高转速工况下的叶轮表面会做抛光处理，降低气流摩擦阻力，同时减少积碳附着的可能。另外，叶轮的轮背位置会设计有密封环安装槽，与中间体上的密封组件配合，防止废气进入轴承腔污染润滑油，密封槽的尺寸精度与同轴度要严格控制，保证密封件在高速旋转下不会出现偏磨。做三维建模时，叶片的曲面要保证G2连续，避免出现曲面折角导致的应力集中与气流扰动，每片叶片的阵列角度误差要控制在极小范围内，否则会导致叶轮动平衡超标，高速运行时出现振动，损坏轴承与轴系部件。
