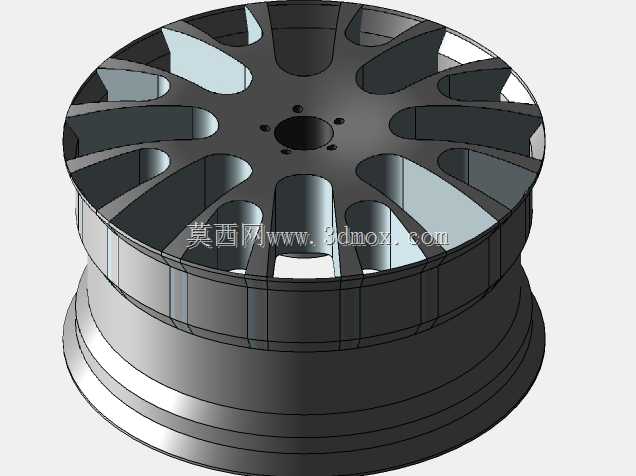

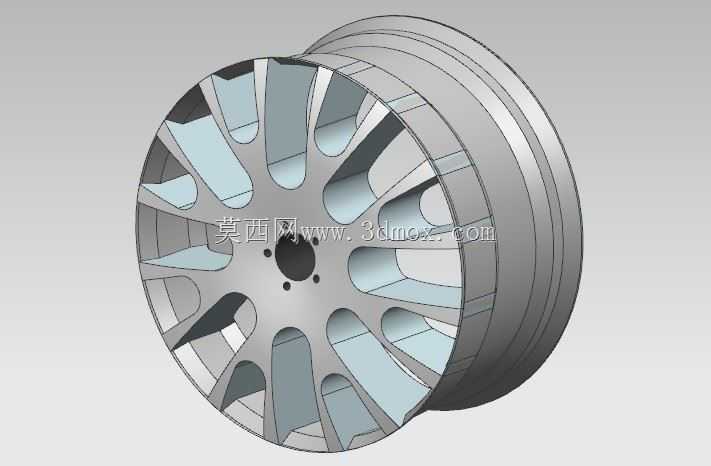

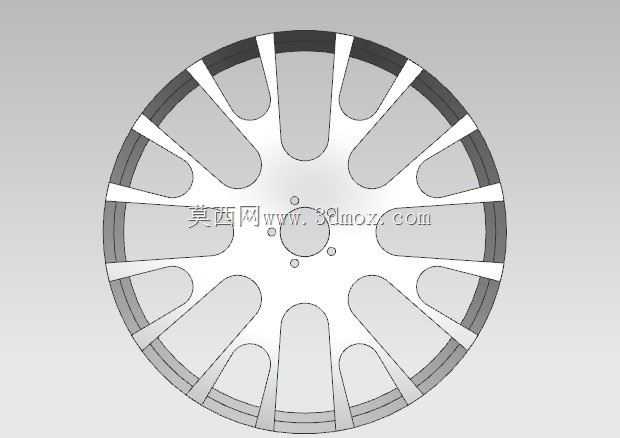

乘用车多辐条铝合金轮毂边缘结构设计

　　该轮毂结构主要面向民用乘用车行走系统配套场景，作为整车与轮胎的核心连接承载部件，承担着传递整车驱动力、制动力与转向力矩的核心作用，同时需要兼顾行驶过程中的动平衡表现、散热效率与外观装饰属性。在实际装车场景中，这类多辐条结构的轮毂适配多数A级到B级家用轿车的配置需求，匹配16到18英寸区间的常规真空子午线轮胎，轮辋部分的边缘止口结构严格对应轮胎胎圈的安装尺寸，能够保证轮胎充气后与轮辋的紧密贴合，避免高速行驶过程中出现胎圈移位、漏气等风险。设计过程中优先考虑了轮辐的载荷分布特性，每一组辐条都采用了变截面的过渡结构，从轮心安装盘位置向轮辋边沿逐渐收窄厚度，既保证了螺栓安装孔周边的结构强度，能够承受急加速、急制动以及过弯时的交变冲击载荷，

　　也通过辐条之间的大尺寸镂空区域提升了制动系统的散热效率，车辆连续制动产生的热量可以通过辐条间隙快速随气流散出，避免制动盘过热导致的制动效能衰减。轮心位置的安装面加工有定位止口，与车桥轮毂轴头的定位凸台精准配合，周围均匀分布的螺栓孔对应乘用车常规的五孔安装规格，孔位的位置度公差控制在0.1mm以内，保证装车后车轮的径向跳动与端面跳动满足高速行驶的动平衡要求，避免高速行驶时出现方向盘抖动的问题。轮辋的边沿结构做了加厚处理，对应轮胎拆装时的受力区域，能够承受轮胎拆装工具的撬动作用力，不会因为多次拆装出现边缘变形，同时边沿的轮缘高度符合乘用车轮胎的安全标准，在轮胎出现瞬时亏气时能够提供一定的支撑力，降低车辆失控的风险。

　　辐条表面的造型采用了内凹的曲面过渡，一方面在视觉上营造出更强的立体感，另一方面也优化了车轮转动时的气流导向，减少轮腔内部的乱流阻力，一定程度上降低行驶风阻。设计时还考虑了轮毂的轻量化需求，在辐条的非承载区域做了等强度的减薄处理，在保证整体结构刚度满足1.5倍额定载荷冲击测试要求的前提下，尽可能降低轮毂自身的重量，减少簧下质量，提升整车的悬挂响应速度与行驶平顺性。轮辋的内侧预留了气门嘴的安装孔位，位置避开辐条的遮挡区域，方便后续轮胎充气与胎压监测模块的安装，孔位周边做了翻边强化处理，避免长期使用过程中气门嘴根部出现磨损漏气。整个轮毂的边缘过渡都做了圆角处理，没有尖锐的棱角，既避免了生产过程中冲压、机加工工序出现应力集中导致的开裂问题，

　　也防止装车后行驶过程中棱角对轮胎胎侧造成意外划伤。在实际匹配选型时，该结构的轮毂偏距参数适配多数前置前驱家用车型的轮距设计要求，安装后不会超出翼子板的边界，也不会与内侧的减震器、刹车卡钳产生运动干涉，转向到最大角度时轮辐与减震弹簧、转向拉杆之间预留有足够的安全间隙，能够满足全转向行程下的使用要求。
