轮毂电机配套螺旋弹簧减震结构设计

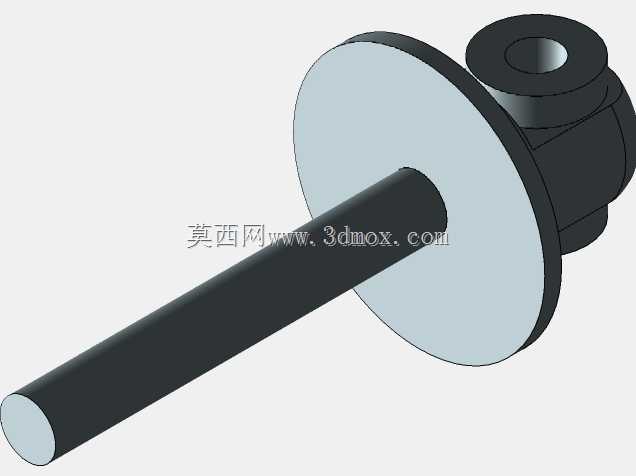

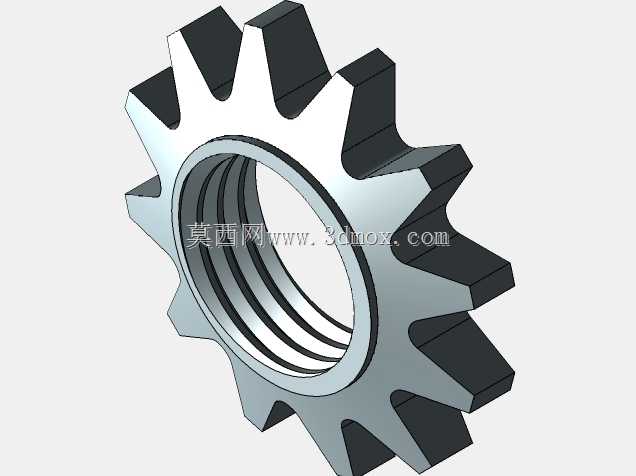

　　这款减震结构主要适配轮毂电机集成式驱动轮组，常见于低速电动代步车、小型电动作业设备的行走悬架系统中，核心作用是过滤路面传递的颠簸冲击，避免轮毂电机直接承受硬冲击导致内部磁钢、绕组出现位移或结构损伤，同时保障轮组接地附着力，减少行驶过程中的弹跳打滑问题。从结构设计逻辑来看，整体采用同轴式布局，螺旋弹簧套置在阻尼芯轴外侧，上下端分别设置带安装耳的连接座，上端连接座集成了带齿形的调节锁止结构，可通过旋转调整弹簧预压量，匹配不同负载下的悬架初始刚度需求，无需额外增加调整垫片，适配不同整备质量的配套设备。上下安装耳采用同轴销孔设计，销孔轴线与减震器主体轴线垂直，安装时可直接通过销轴与轮组摆臂、车架支座铰接，铰接位预留了足够的摆动间隙，

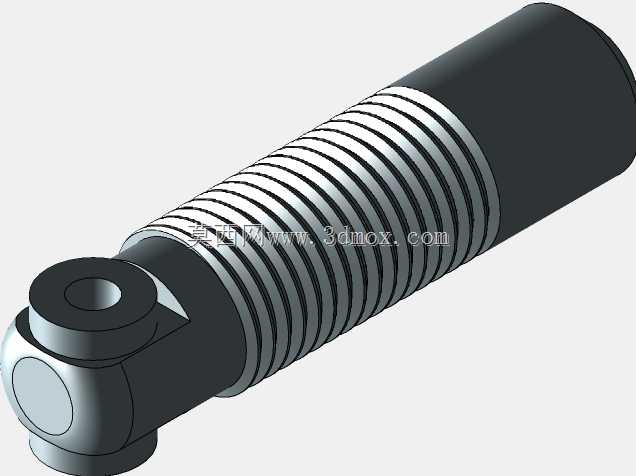

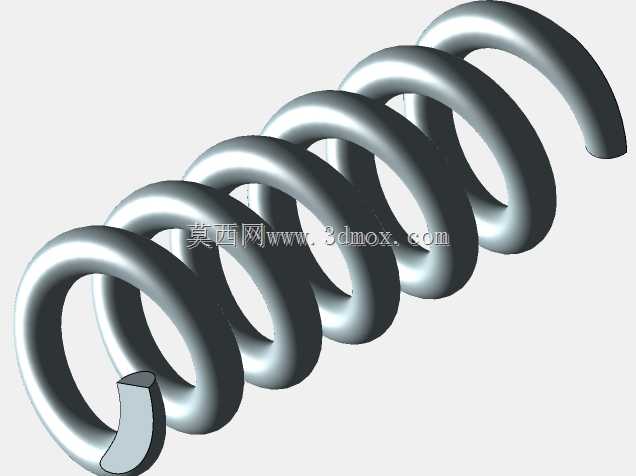

　　避免轮组上下跳动时出现运动干涉。外形尺寸方面，整体压缩极限长度与伸展极限长度的差值控制在合理行程范围内，弹簧中径与阻尼芯轴的间隙经过校核，不会在大行程压缩时出现弹簧偏磨卡滞的问题，上端齿形调节结构的外径大于弹簧外径，可作为弹簧压缩的上限位面，下端连接座的托盘直径略大于弹簧外径，承托弹簧下端的同时避免弹簧侧向脱出。设计过程中重点考虑了安装边界的适配性，上端安装耳的两个凸台间距匹配常规车架支座的安装宽度，下端安装耳的销孔位置与轮毂电机摆臂的安装位坐标对齐，无需对配套的轮组结构做额外修改即可直接替换原有减震部件。弹簧的圈数、丝径经过刚度匹配计算，在额定负载下的静变形量符合行走悬架的偏频要求，既不会因为刚度过硬导致颠簸感强烈，也不会因为刚度过软出现打底、支撑不足的问题。阻尼芯轴的密封结构采用多层防尘设计，可阻挡户外行驶时的泥沙、灰尘进入阻尼腔，延长结构的使用寿命，外露的金属部件表面均做了防锈处理，适配多尘、轻度潮湿的户外作业场景。
