等径四通加强型管道接头三维结构设计

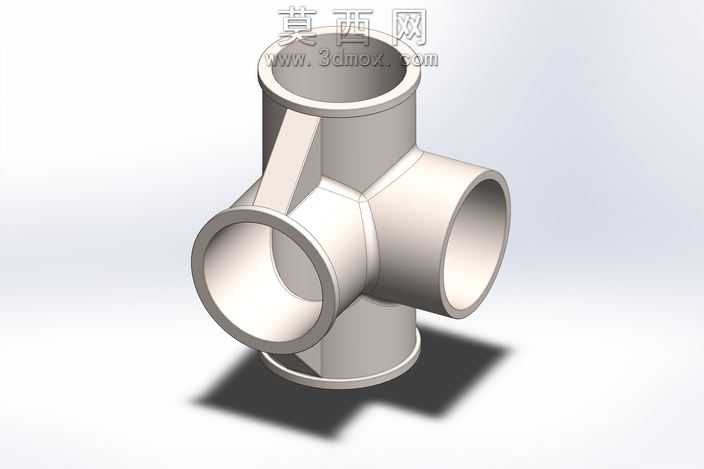

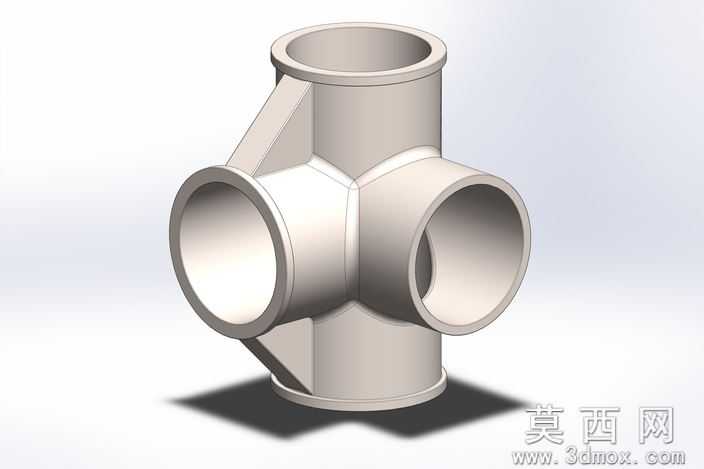

本作品为等径四通加强型管道接头的三维参数化设计成果，建模阶段采用主流三维机械设计软件完成全流程构建，首先以统一管径参数为核心基准，先绘制各通路口的圆形截面轮廓，通过拉伸特征生成四个垂直正交的主筒体结构，四个接口分别沿空间正交的四个方向延伸，其中上下方向为同轴贯通的主通路，左右方向为垂直于主通路的侧通路，各通路的内径、壁厚参数完全一致，适配同规格管路的对接需求。建模过程中在筒体相交的应力集中区域，设计了一体化的三角形加强筋结构，分别连接侧通路筒体与上下主通路筒体的外壁，通过筋位的过渡设计有效降低管路承压时的结构应力集中风险，所有接口端部均设计了标准的对接止口结构，止口处预留了均匀的装配倒角，便于实际安装时的管路插接对位，避免装配过程中出现卡滞、密封件刮损的问题。材质设置阶段选用工业常用的硬质工程塑料或铸造金属材质，通过材质编辑器调整材质的漫反射、粗糙度参数，还原工业管件的哑光磨砂质感，渲染阶段采用工作室均匀布光方案，添加柔和的地面阴影效果，清晰呈现管件的内外轮廓结构、加强筋的过渡形态以及各接口的细节特征。设计思路上遵循管路配件的通用化设计原则，采用单一管径参数驱动整体模型，后续可通过参数修改快速适配不同通径的同结构管件需求，整体结构无冗余特征，所有转角位置均做了圆角过渡处理，既符合实际生产的工艺要求，避免铸造或注塑过程中出现应力开裂、充模不满的缺陷，也能保证流体在管路内部流通时无明显的流阻突变，适配给排水、低压流体输送、气动回路等多种场景的管路连接需求，模型的结构完全遵循等径管件的连接规范，各接口的同轴度、垂直度公差均按照通用管路配件的行业标准设定，可直接用于装配验证、结构演示以及生产加工的参考依据。
