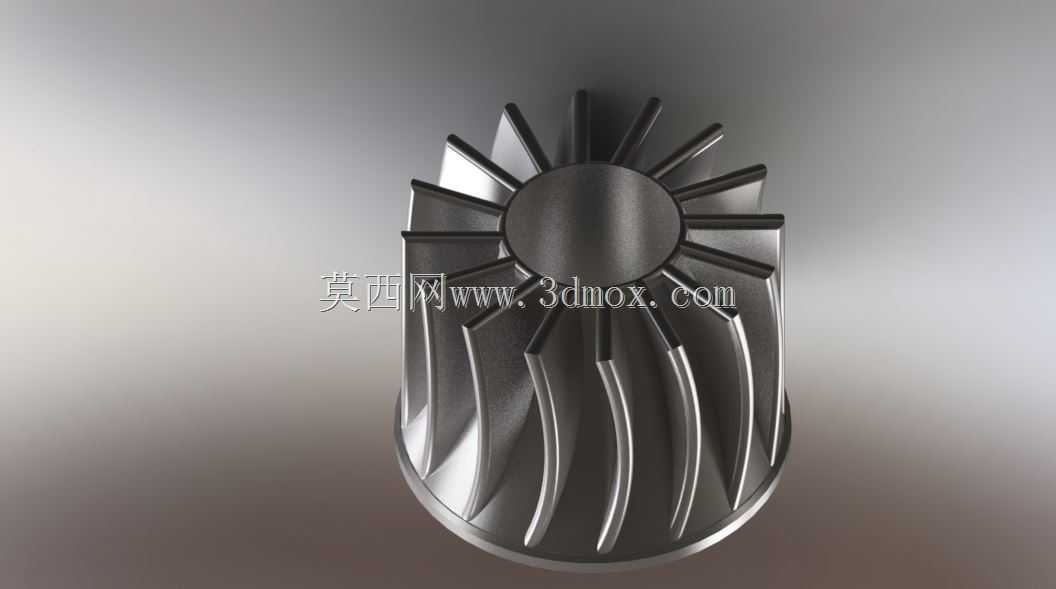

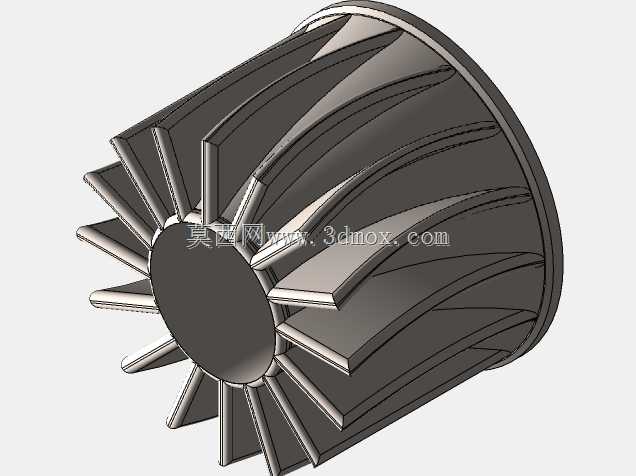

扭曲叶片式径向叶轮结构设计

　　这类带扭曲径向叶片的叶轮结构，常见于小功率离心式流体输送设备的核心做功单元，在小型涡轮增压装置、微型燃气轮机演示样机、高转速离心风机以及特种流体泵的转子段都能见到同构型设计。从实际工况适配来看，该结构的叶片采用空间扭曲构型，并非简单的直板径向排布，设计阶段需要兼顾流体进入叶轮后的流向转折，减少入口端的冲击损失，同时让流体在叶片流道内完成动能向压力能的平稳转换，避免流道内出现大面积的涡流区，降低运行过程中的气动噪声与能量耗散。叶轮整体为一体式回转结构，中心设置的轮毂段是与动力输出轴配合的核心安装位，轮毂内孔需要根据配套轴径设计对应的配合公差，若用于高转速场景还需在轮毂端面设计键槽或顶丝定位结构，防止运转过程中叶轮与转轴出现相对滑移，

　　保证扭矩传递的可靠性。从安装边界来看，这类叶轮的轴向尺寸需要匹配对应蜗壳的内腔宽度，径向最大轮廓尺寸要与蜗壳的流道内壁预留合理的间隙，间隙过大会导致流体回流降低效率，间隙过小则容易在运转过程中出现叶轮与蜗壳的刮擦故障，因此建模阶段需要严格控制叶片外缘的轮廓度公差，保证整体回转精度。叶片的厚度设计并非等厚结构，靠近轮毂的叶根位置厚度更大，用于承受离心力作用下的拉应力与流体脉动带来的交变载荷，避免长期运行出现叶根疲劳断裂；靠近外缘的叶顶位置厚度适当减薄，降低叶轮整体的转动惯量，减少动力端的启动负载，同时优化叶顶处的流体出口角度，匹配后续扩压段的流向要求。在实际装配场景中，该叶轮安装完成后需要做整体动平衡校正，

　　在叶轮的端面或外缘预留去重位置，将剩余不平衡量控制在对应转速等级的允许范围内，避免高转速运行时出现振动超标，损坏配套的轴承与密封结构。从流道设计逻辑来看，相邻叶片之间形成的流道截面沿流体流动方向呈渐变式变化，从入口到出口的截面面积根据流体密度变化做对应调整，保证流体在流道内的流速变化符合设计预期，不会出现局部流速突变导致的喘振或堵塞问题。这类结构的建模过程需要先完成单个叶片的空间曲面构建，通过阵列方式完成全周叶片的排布，再与轮毂主体做合并处理，建模时需要注意叶片与轮毂连接处的圆角过渡，避免应力集中，同时圆角大小不能过度挤占流道的有效通流面积，平衡结构强度与流体性能的双重需求。在不同的应用场景下，该叶轮的材质选择也有区分，用于空气介质的常温场景可选用高强度工程塑料或铝合金材质，降低整体重量；用于高温或带腐蚀性介质的场景则需要选用不锈钢或高温合金材质，同时调整叶片的厚度参数，保证材质强度下降后的结构可靠性。
