双孔连接摇臂式机械支撑构件

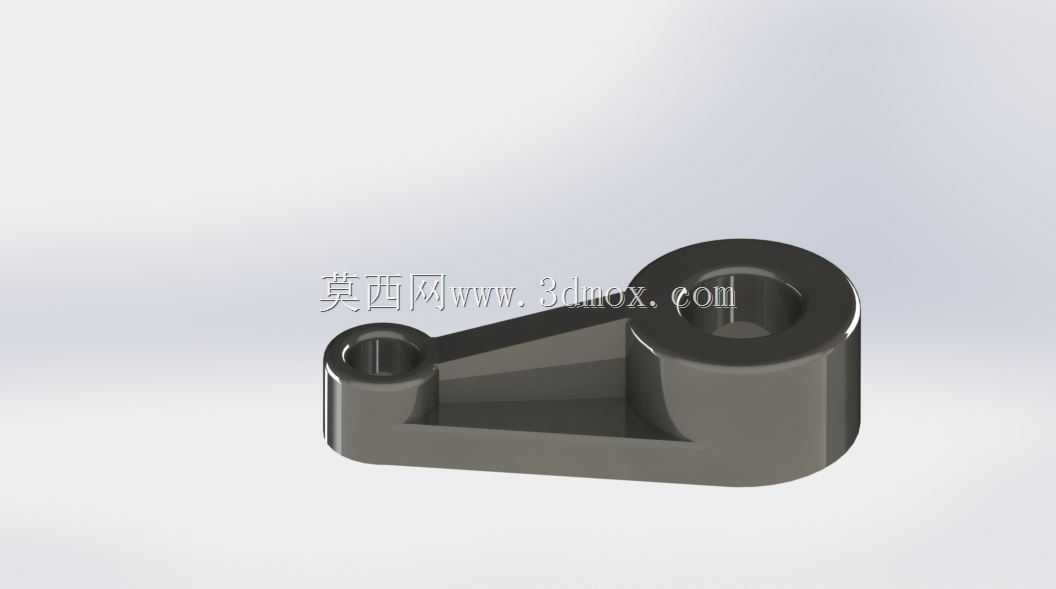

　　在轻工输送线、小型自动化装配工位以及通用机床的辅助进给机构里，这类双孔连接的摇臂构件是很常见的传力部件，很多做非标设备的结构工程师在做摆臂传动、工位切换机构的时候，都会优先选用这类结构成熟的铰接支撑件。它的核心作用是在两个有相对摆动需求的铰接点之间传递扭矩和支撑载荷，同时通过一体成型的连接臂保证两个铰接孔的中心距精度，避免分体式连接带来的装配累计误差。从结构设计的角度看，这个构件采用了一大一小两个同轴度要求较高的铰接孔设计，大孔端通常用来和固定机架上的支撑销轴配合，作为整个摇臂的摆动回转支点，小孔端则用来连接驱动连杆或者执行端的动作部件，两个孔的端面都做了加厚的凸台处理，一方面是为了增加和配合销轴的接触长度，提升铰接处的承载稳定性，

　　减少单位面积的接触压强，避免长期摆动磨损后出现旷量，另一方面也能在钻孔加工的时候给刀具提供足够的导向长度，保证孔的圆柱度和垂直度要求。连接臂的部分采用了变截面的加强筋结构，从大孔端的厚壁逐渐过渡到小孔端，筋板的厚度沿着受力方向做了优化，在保证整体抗弯、抗扭强度的前提下，尽可能去掉了非受力区域的多余材料，既降低了构件自身的重量，减少摆动过程中的惯性冲击，也能节约加工原材料的成本，对于需要频繁往复摆动的工位来说，更低的自重意味着驱动端可以选用更小功率的动力元件，整套机构的运行能耗也能随之降低。在实际安装使用的时候，大孔端的安装边界需要预留足够的摆动空间，要保证摇臂在整个设计摆角范围内，臂身和周边的机架、管线、其他运动部件不会发生干涉，

　　通常在做三维布局的时候，会以大孔的中心为回转中心，把整个构件的外轮廓做旋转包络体校验，确认最小安全间隙不小于2毫米，避免运行过程中出现碰撞。铰接孔的配合精度一般选H7/h6的间隙配合，既保证转动灵活不会卡滞，又不会因为间隙过大导致传动精度丢失，孔的内壁通常需要做表面淬火处理，硬度达到HRC40-45左右，提升耐磨性能，延长构件的使用寿命。很多新手工程师在设计这类摇臂的时候，容易忽略两个孔端面的平面度要求，其实如果端面和销轴的台阶面贴合不好，很容易在受力的时候出现偏载，导致销轴弯曲或者孔口出现异常磨损，所以这个构件的两个孔端面都预留了磨削加工余量，装配的时候可以保证和锁紧垫片、支撑面的完全贴合。另外在臂身的转角位置，

　　所有的内角都做了圆角过渡，避免应力集中，尤其是在承受交变载荷的工况下，直角转角很容易成为疲劳裂纹的起始点，合理的圆角设计能大幅提升构件的疲劳强度，减少断裂失效的风险。这类构件通常采用45号钢模锻成型后再做机加工，也有部分载荷较小的工况会选用铝合金压铸成型，表面做阳极氧化处理，兼顾轻量化和防腐需求，不同的材质选型主要对应不同的载荷等级和使用环境，在有腐蚀介质的车间环境里，还可以选用不锈钢材质加工，不过对应的成本会有所提升。在做机构运动仿真的时候，这个构件的质心位置需要准确测算，因为如果质心偏离回转中心太远，高速摆动的时候会产生额外的离心力，导致机构振动，所以在设计阶段就通过结构优化把质心尽量调整到靠近大孔回转中心的位置，降低运行时的动载荷。
