大口径橡胶密封蝶形阀瓣结构设计

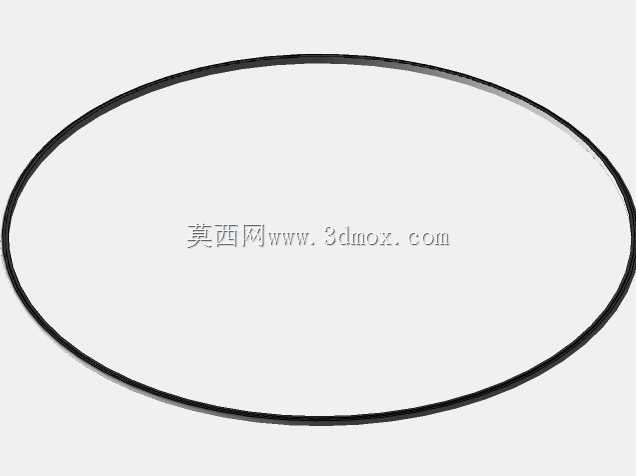

　　在市政供水主干网、大型循环水系统、大口径通风排尘管路这类通径达到米级的流体输送场景中，蝶阀的选型往往直接决定整套管网的运行可靠性，而作为蝶阀核心启闭件的阀瓣，其结构设计合理性更是影响密封性能、流阻损失、启闭扭矩的核心要素。这款DN1600规格的橡胶蝶形阀瓣，针对大口径管路的工况特点做了针对性的结构优化，区别于小口径蝶阀的刚性阀瓣设计，大尺寸阀瓣首先要解决的是自身结构刚度与密封面贴合度的平衡问题——通径越大，阀瓣在介质压差作用下的形变量越难控制，若一味增加阀瓣本体厚度来提升刚度，不仅会大幅提升启闭件重量，增加阀杆的负载扭矩，还会挤占管路通流面积，提升管路运行的流阻损失。这款阀瓣采用圆盘式主体结构，外缘整体包覆橡胶密封层，

　　摒弃了传统金属阀瓣附加密封圈的分体式装配结构，橡胶密封层与金属基体采用整体硫化工艺结合，避免了大口径工况下密封圈受介质冲刷、温度变化出现移位、脱落的问题，同时橡胶层的可压缩特性能补偿阀瓣加工、安装过程中产生的形位公差，在低压工况下也能实现可靠的线密封效果，无需额外施加过大的密封比压，有效降低了阀门的启闭力矩。从实际应用场景来看，这类大口径橡胶密封蝶阀多用于常温清水、空气、含少量悬浮物的污水介质输送工况，常见于城镇自来水厂的进出水主管路、火力发电厂的循环冷却水系统、大型化工园区的公用工程管廊，这类场景的共性特点是管路通径大、工作压力相对不高，但对阀门的运行可靠性、密封零泄漏要求较高，同时要求阀门长期运行的维护成本低。

　　阀瓣的旋转中心与管路中心重合，启闭过程中阀瓣绕阀杆做0-90度旋转，全开状态下阀瓣平面与介质流向平行，此时阀瓣的迎流面积最小，流阻系数仅为0.2-0.3，远小于同口径的闸阀、截止阀，能有效降低管路输送的动力损耗；全关状态下阀瓣平面与介质流向垂直，外缘橡胶密封面与阀体内部的阀座紧密贴合，阻断介质流通。在设计思路上，这款阀瓣首先明确了大口径工况下的刚度校核边界：阀瓣金属基体采用整体冲压成型的碟形结构，而非平板结构，碟形的曲面构型能在不增加板材厚度的前提下提升整体抗形变能力，经有限元校核，在1.0MPa的额定工作压差下，阀瓣最大形变量不超过橡胶密封层的压缩补偿量，不会出现密封面局部脱离导致的泄漏问题。阀瓣与阀杆的连接部位采用方榫配合结构，

　　避免大扭矩下出现连接打滑，同时在连接位置做了局部加厚处理，分散应力集中，防止长期启闭过程中连接部位出现疲劳开裂。从安装边界来看，DN1600规格的阀瓣整体外圆尺寸与管路通径匹配，安装时需保证阀杆的同轴度偏差不超过1mm，否则会出现阀瓣启闭卡涩、密封面偏磨的问题；阀瓣的轴向安装位置需与阀体密封座的位置完全对应，预留的橡胶压缩量控制在1.5-2mm，压缩量过小会导致低压下密封不严，压缩量过大则会提升启闭扭矩，加速橡胶层的磨损。在实际选型匹配中，这类橡胶包覆的蝶形阀瓣适用于中线对夹式或法兰式蝶阀，不适用于高温、强腐蚀介质工况，橡胶材质通常根据输送介质特性选用丁腈橡胶或三元乙丙橡胶，前者耐油性能优异，适用于含油污水、油品输送场景，后者耐老化、耐水性能更好，适用于清水、空气类介质。长期运行过程中，阀瓣的主要损耗点在于外缘橡胶密封面的磨损，若管路中存在硬质固体颗粒，启闭过程中颗粒夹在密封面与阀座之间会造成橡胶层划伤，因此在阀前通常会配套安装管道过滤器，拦截大尺寸硬质杂质，延长阀瓣的使用寿命。相较于金属硬密封的蝶阀阀瓣，这种橡胶密封结构的阀瓣加工精度要求更低，制造成本更可控，同时密封性能更优异，在低压大口径工况下的应用占比逐年提升，尤其是在市政供水领域，这类阀瓣的蝶阀已经逐步替代了传统的大口径闸阀，成为主干管路截断调节的首选部件。
