内燃机用高压控制阀阀座结构设计

　　在内燃机的配气机构中，阀座是直接决定气门密封可靠性的核心承载零件，本次设计的2英寸1500磅级控制阀阀座，主要适配大排量高负荷内燃机的进排气控制回路，也可兼容同压力等级的工业管路控制阀组使用。从实际工况来看，这类高压级阀座需要承受气门往复冲击带来的交变载荷，同时要耐受高温燃气的持续冲刷，还要在长期开合过程中保持密封面的形位精度，一旦阀座出现磨损、变形或者密封带偏移，就会直接导致气门泄漏，造成气缸压缩压力不足，不仅会拉低发动机的输出功率与扭矩表现，还会引发燃烧不完全、废气排放超标等连锁问题，严重时甚至会出现气门烧蚀、发动机动力中断的故障。

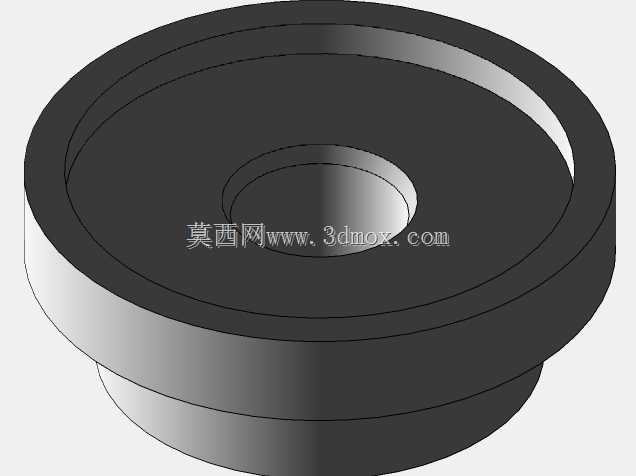

　　设计过程中首先围绕密封可靠性做结构选型，整体采用阶梯式回转体结构，上部设置宽边法兰式定位凸缘，安装时可以直接卡入气缸盖或者阀体的预制沉台内，不需要额外设计复杂的定位结构，就能保证阀座与安装孔的同轴度控制在0.02mm以内，避免装配偏移导致的密封带偏磨。下部的插入段设计有微小的锥度，压装时可以通过过盈配合实现与基体的紧密结合，防止发动机运行过程中阀座出现松脱、移位的问题。中间的密封锥面按照标准气门密封角度做精密适配，密封带宽度控制在1.2-1.8mm区间，这个宽度范围既可以保证足够的密封接触面积，降低单位面积的接触应力，减缓冲击磨损，又不会因为密封带过宽导致气门闭合时出现积碳嵌留、密封不严的问题。中心的通孔做了圆滑过渡倒角处理，气流通过时可以减少截面突变带来的流动阻力，提升进排气效率，对于高转速内燃机来说，这一细节设计能有效降低泵气损失，对提升整机燃油经济性有明显帮助。

　　从安装边界来看，该阀座的最大外径适配52mm的安装沉孔，总高度控制在18mm，压装过盈量按照基体材料的不同设置在0.05-0.08mm区间，如果是铸铁材质的气缸盖或者阀体，过盈量取上限，铝合金材质则取下限，避免压装过程中出现基体开裂或者阀座压溃的问题。密封面的粗糙度要求达到Ra0.8以下，表面硬度控制在HRC40-45，既要有足够的硬度抵抗气门的冲击磨损，又要保留适当的韧性，避免长期受冲击出现脆裂。在实际选型匹配时，需要注意阀座的密封锥角要与对应气门的锥角保持0.5°-1°的角度差，这样在气门闭合的瞬间可以形成线接触密封，更快实现密封面的磨合，同时能在发动机冷态工况下补偿零件的热变形间隙，防止冷启动时出现气门漏气。

　　不同于普通低压管路用阀座，1500磅级的高压阀座在结构上特意加厚了法兰凸缘的厚度，相比常规阀座增加了2mm的壁厚，能够承受更高的介质背压，即使在发动机爆震、管路压力瞬时超压的工况下，也不会出现阀座被压溃、变形的问题。外圆面没有设计额外的密封圈槽，依靠金属过盈配合实现静态密封，这种密封形式更适合高温工况，不会因为橡胶密封圈老化出现密封失效的问题，适配的工作温度范围可以覆盖-40℃到650℃，完全满足内燃机排气侧的高温工作需求，也能适配工业蒸汽管路、高压油路的控制阀使用场景。建模过程中所有回转面都做了同轴度约束，密封面与安装定位面的垂直度公差控制在0.015mm以内，保证装配后气门的运动轨迹与阀座密封面完全对中，避免出现偏磨导致的早期失效。
