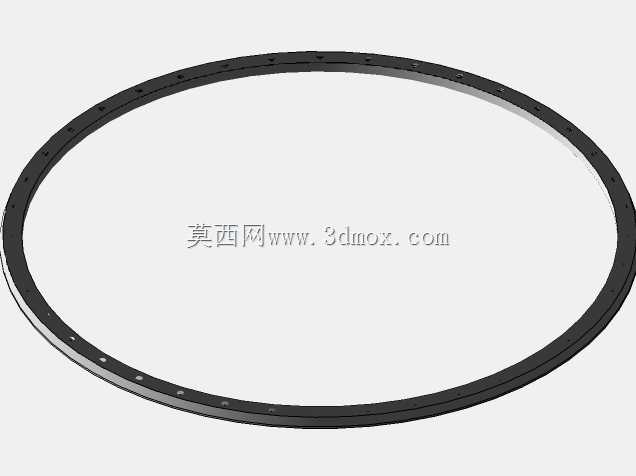

大口径蝶阀用环形夹紧橡胶密封盘

　　在市政供水主干网、大型循环水系统、大口径通风排烟管线这类公称通径达到1600mm级别的流体输送场景中，蝶阀的密封可靠性直接决定了管线运维的安全冗余，而这款环形夹紧橡胶盘，正是适配该级别蝶阀的核心密封承压部件。不同于小通径蝶阀的一体式阀座结构，DN1600规格的蝶阀因阀板尺寸大、启闭行程长、管线承压波动范围宽，对密封件的安装定位精度、形变补偿能力、长期抗疲劳性能都提出了更严苛的要求，这款夹紧橡胶盘正是针对这类大口径工况的特殊需求完成结构设计。从实际安装逻辑来看，该橡胶盘采用整圈环形结构，完全匹配DN1600蝶阀的阀座安装腔体内径，盘体周向均匀布置的安装定位孔，可通过压紧螺栓与阀体、压圈形成稳定的夹紧固定结构，安装时无需额外涂覆密封胶，

　　依靠橡胶本身的压缩形变即可填充阀体结合面的微观加工间隙，避免大口径阀门常见的外圈渗漏问题。设计阶段首先考虑的是大尺寸橡胶件的形变均匀性问题，整圈截面采用等厚度渐变过渡设计，靠近阀板密封接触区的橡胶硬度略低于安装夹紧区，既保证阀板旋转闭合时，接触区能产生足够的弹性形变包裹阀板密封面，补偿大口径阀板加工时产生的平面度误差，又能让夹紧区的橡胶具备足够的抗挤压强度，避免长期受压后出现永久塑性变形，导致密封预紧力下降。从功能特性上看，这款橡胶盘在蝶阀工作时承担两个核心作用：一是在阀板闭合状态下，通过与阀板外缘的紧密贴合实现管线介质的截断密封，可适配清水、弱腐蚀性循环水、常温烟气等多种常见介质；二是在阀板启闭过程中，

　　橡胶盘的接触区表面可提供稳定的摩擦阻尼，避免大口径阀板在流体冲击下产生小幅振动，降低阀板轴封的磨损速率。不同于普通平板橡胶垫圈，该橡胶盘的截面带有适配阀板运动轨迹的弧形过渡边，阀板从0度全开位置旋转到90度全关位置的过程中，接触压力始终保持均匀分布，不会出现局部接触应力过大导致的橡胶异常磨损，也不会因接触压力不足导致密封面泄漏。在安装边界的适配性上，该橡胶盘的外圈直径严格匹配DN1600蝶阀的标准阀体安装止口尺寸，内圈直径预留了足够的阀板运动间隙，不会在阀板启闭时出现橡胶盘被阀板剐蹭撕裂的问题；周向安装孔的位置度公差控制在±0.2mm以内，现场安装时无需人工修孔即可顺利对位，大幅降低大口径阀门现场装配的工作量。从长期使用的角度考虑，

　　橡胶盘的材料配方针对大口径管线的运维特点做了优化，抗老化性能、抗压缩永久变形性能均满足长期埋地或露天安装的使用要求，正常工况下使用寿命可覆盖阀门的一个大修周期，减少大口径管线停线检修的频次。在三维建模过程中，该零件的建模逻辑完全遵循橡胶件的硫化成型工艺特点，整圈结构采用旋转特征生成主体，周向安装孔通过阵列特征完成，所有过渡圆角均做了圆滑处理，避免应力集中点，既保证模型能直接用于后续的有限元密封性能仿真，也能直接导出工程图用于模具加工，结构设计完全贴合大口径蝶阀的实际装配与使用需求，不存在冗余结构，也没有遗漏安装定位所需的细节特征，可直接用于同类产品的设计参考与选型校核。
