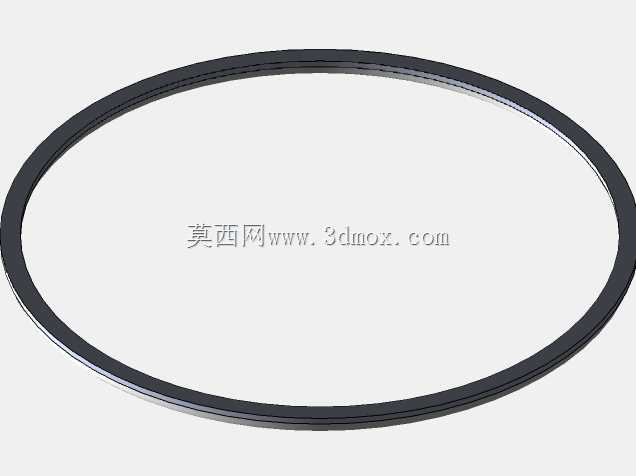

止回阀8in-300级欧米茄密封结构件

　　在长距离流体输送管网、石化工艺管线、市政给排水加压系统的止回阀选型中，密封副的可靠性直接决定了阀门的零泄漏等级与长期运维成本，这款适配8英寸公称通径、300磅级压力等级的欧米茄结构密封件，正是针对大口径止回阀反向截止时的密封失效痛点开发的核心配套零件。日常工况里，大口径止回阀往往要应对介质带微小固体颗粒、阀瓣启闭冲击、温度交变带来的密封面形变问题，传统平面橡胶密封在长期使用后容易出现局部压痕、挤出撕裂、密封比压分布不均的问题，导致反向介质渗漏，而欧米茄截面的密封结构正是从密封力分布逻辑上做了针对性优化。从结构设计逻辑来看，这款密封件采用环形闭合结构，截面的欧米茄弧形轮廓在安装嵌入阀座槽后，

　　能在阀瓣闭合压紧时形成连续均匀的面接触密封带，相比O型圈的线接触密封，其接触面积更大，单位面积的密封比压更稳定，即使阀瓣闭合时存在微小的角度偏差，弧形结构的自适应形变也能填补密封面的微小间隙，避免局部泄漏通道的形成。密封件的外侧设计有与阀座安装槽匹配的定位唇边，安装时唇边卡入槽体的定位台阶，能避免介质正向流动时密封件被流体冲脱移位，同时在反向承压时，唇边能在介质压力作用下进一步贴紧安装槽侧壁，形成自紧密封效应，压力越高密封贴合度越好，这也是高压级阀门密封常用的设计思路。从安装边界来看，这款密封件的环形内径与8英寸通径的阀座流道完全匹配，不会在流道内形成凸起的节流台阶，避免介质正向流动时产生额外的流阻与紊流，减少密封件受到的流体冲蚀；

　　密封件的截面厚度与安装槽的深度预留了合理的压缩量区间，既保证足够的密封压紧力，又不会因为压缩量过大导致橡胶材料长期处于过度压缩状态产生永久形变，缩短使用寿命。在实际应用场景中，这类密封件适配的旋启式、对夹式止回阀，常安装在泵出口位置，用来防止介质倒流导致的泵叶轮反转、水锤冲击破坏管网设备，泵出口的工况往往存在启闭频繁、压力波动大的特点，欧米茄结构的密封件在阀瓣快速闭合的冲击下，其弧形结构能吸收部分冲击能量，避免密封面被硬冲击损伤，相比平垫片密封的抗冲击寿命提升明显。设计这类密封件的三维模型时，需要重点控制环形轮廓的圆度公差，避免安装后出现局部密封带错位，同时要精准匹配安装槽的尺寸公差，定位唇边的尺寸要保证过盈量在合理范围，

　　过大会导致安装困难甚至装配时切伤密封件，过小则会出现定位失效、密封件窜动的问题；截面的圆弧过渡位置要避免尖角，减少应力集中，防止橡胶件在反复压缩形变过程中从应力集中位置出现开裂。对于结构设计从业者来说，这类密封件的建模不能只做简单的环形拉伸，需要结合密封压缩率、材料硬度、承压方向来调整截面的细节尺寸，比如承压侧的圆弧半径要略大于非承压侧，保证压力作用下的自紧效果，同时要考虑橡胶材料的溶胀特性，预留足够的尺寸余量，避免接触油品、化工介质后密封件膨胀卡滞在安装槽内。在设备选型配套时，要注意这款密封件适配的是300磅级的阀座，不能和150磅级的浅槽阀座混用，否则会出现压缩量不足导致的密封失效，同时安装时要在密封件表面涂抹适配的润滑脂，避免装配时橡胶与金属槽干摩擦产生划伤，影响密封性能。
