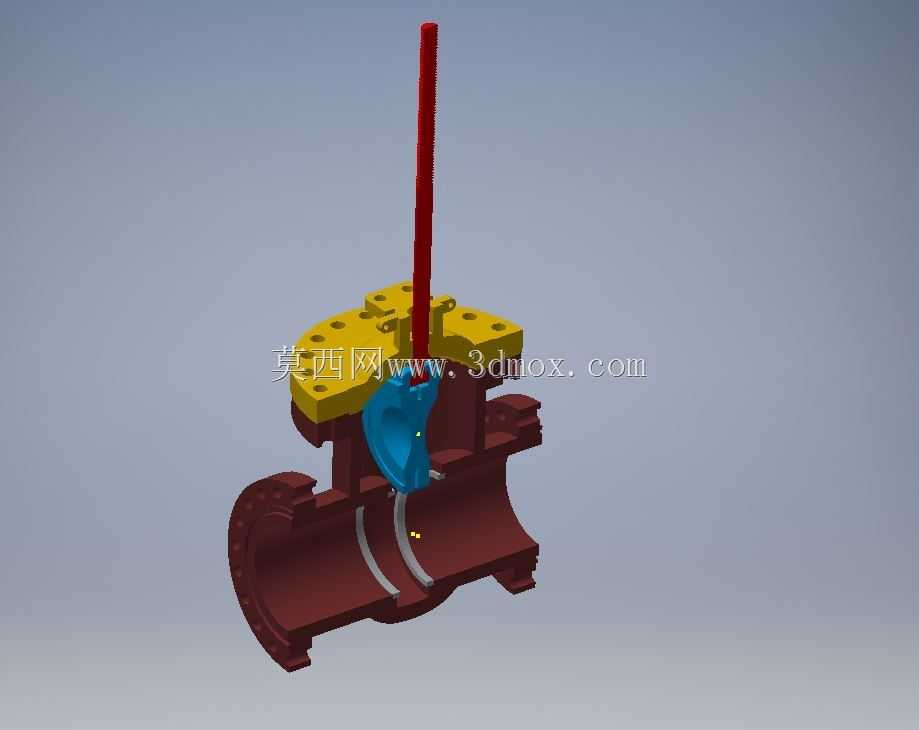

18寸600磅级法兰连接楔式组装闸阀结构

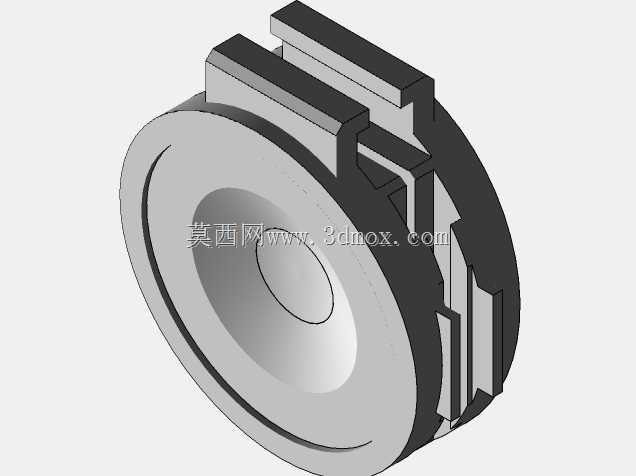

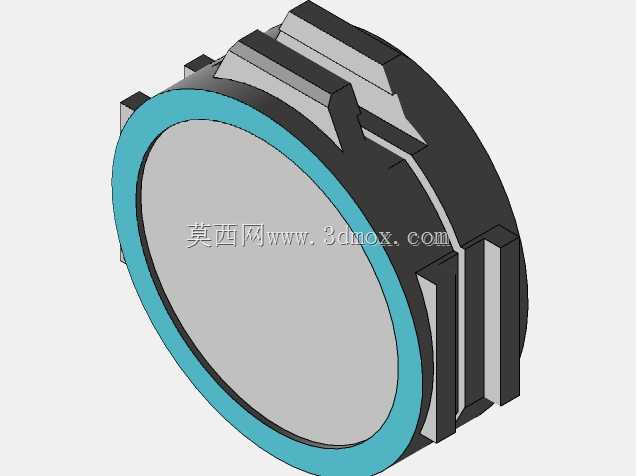

　　这款闸阀的结构设计完全围绕长输管线、工业流体输送系统的截断工况展开，核心适配公称通径18英寸、压力等级600磅的高压管路场景，常见应用在石化原油输送、电厂高压给水、市政高压供水主干线这类需要完全通流、低流阻的管段中，这类工况的核心需求是阀门全开时流道无缩径，不会对介质输送造成额外压损，同时关闭状态下能实现可靠密封，截断高压介质的流通。从结构设计逻辑来看，该闸阀采用明杆楔式单闸板结构，阀杆采用上装式设计，手轮或者执行器连接端位于阀杆顶部，阀杆随启闭动作做轴向升降，操作人员可以直观通过阀杆伸出高度判断阀门的启闭状态，避免误操作。闸板采用楔式结构，密封面带有一定倾角，关闭时借助阀杆的下压力将闸板楔紧在阀座密封面上，

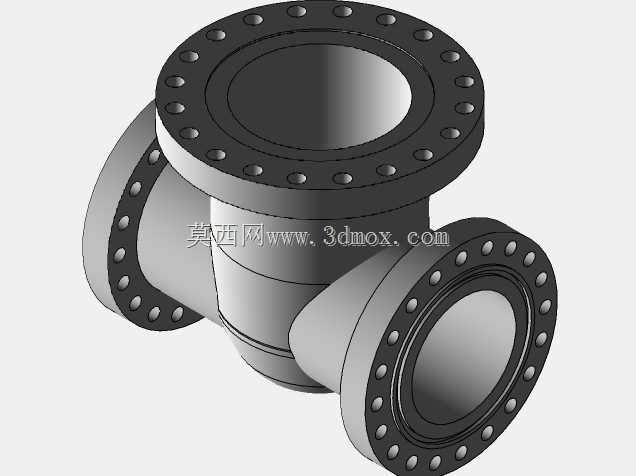

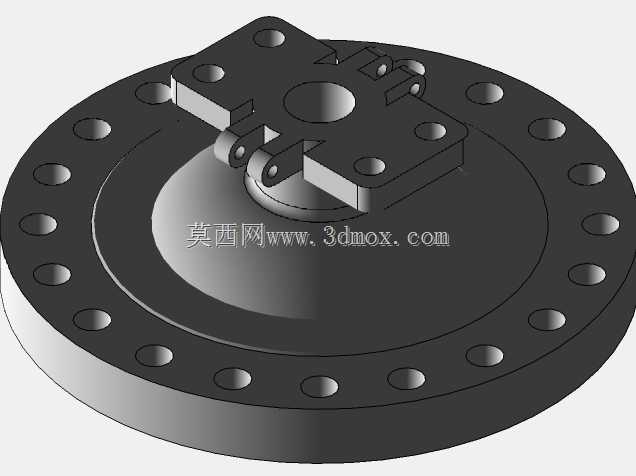

　　即便介质存在少量固体颗粒，也能依靠楔紧力实现可靠密封，相比平行闸板，楔式结构对密封面的加工公差容忍度更高，更适配高压工况的密封需求。阀体采用法兰连接结构，两端法兰的密封面、螺栓孔中心距完全匹配对应压力等级的法兰标准，安装时只需与管路端法兰对齐，穿入对应规格的高压螺栓，按对角顺序拧紧即可完成固定，安装边界需要预留阀杆全行程伸出的上部空间，同时预留两侧法兰拆装的操作空间，避免后期维护时无法拆卸螺栓。阀盖部分采用压力自紧式密封结构，介质压力越高，密封件的压紧力越大，相比中低压阀门的垫片密封，这种结构在高压工况下的密封可靠性更强，不会因为压力波动出现阀盖处外漏。阀杆与阀盖之间设置多级填料密封结构，填料采用柔性石墨加金属丝的复合材质，

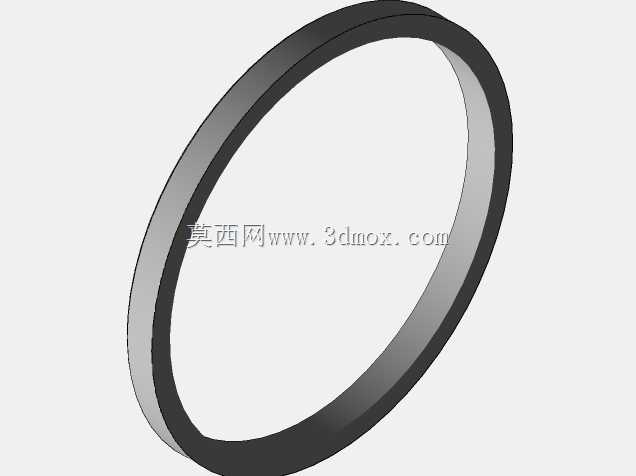

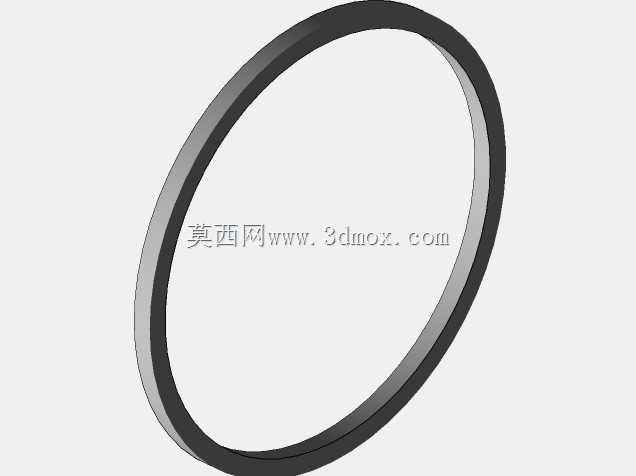

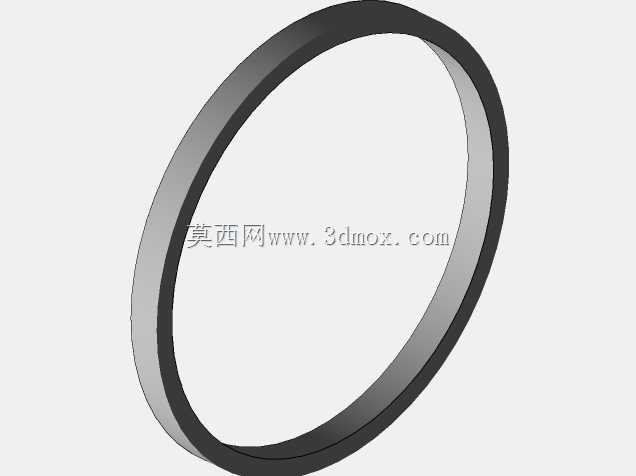

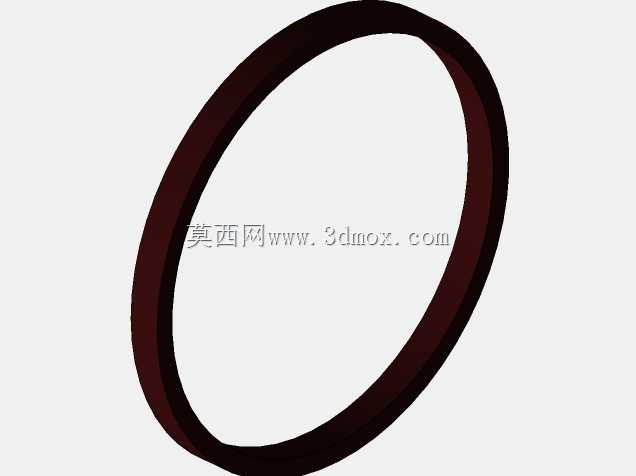

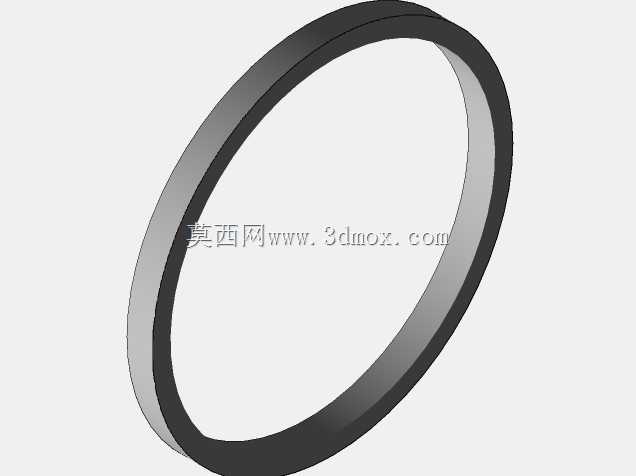

　　既可以耐受高温介质，也能在阀杆长期升降摩擦后保持密封性能，填料压盖采用带活节螺栓的压紧结构，后期出现微量外漏时，不需要停机拆解阀门，只需均匀拧紧压盖螺栓即可补偿填料的磨损量。从内部流道设计来看，阀门全开时闸板完全提升至阀盖内部的腔室中，流道完全贯通，和管路内径保持一致，介质流经时几乎没有方向改变和截面收缩，流阻系数仅为0.08-0.12，远低于截止阀、球阀这类截断阀，非常适合长期保持全开状态、不做节流使用的主干管线，避免长期节流造成的闸板冲蚀、密封面损坏。在零件装配逻辑上，该闸阀采用自上而下的组装顺序，先将阀座圈压入阀体内部的密封槽内，通过过盈配合加密封焊固定，再将闸板从阀体上部的阀盖安装口放入阀腔，对准两侧阀座密封面，

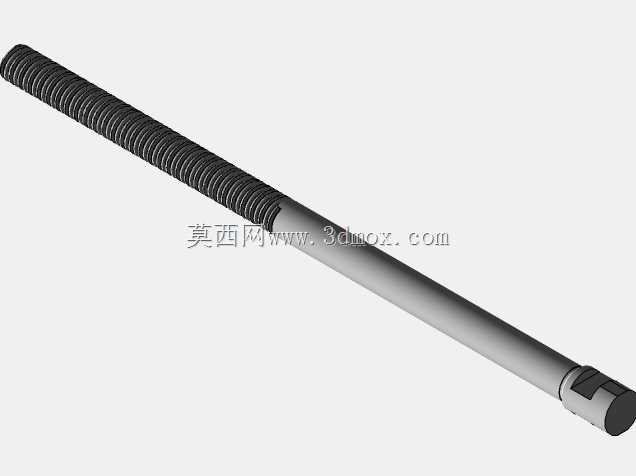

　　之后穿入阀杆，将阀杆下端的T型头与闸板顶部的T型槽卡合连接，再依次安装阀杆密封填料、填料压盖、阀盖紧固件，最后安装阀杆上部的阀杆螺母、操作手轮或者驱动装置连接支架。需要注意的是，这类高压闸阀不允许用作节流工况，如果长期在半开半关状态下工作，高速流动的介质会冲蚀闸板和阀座的密封面，造成密封失效，同时介质的涡流冲击会造成闸板振动，损坏阀杆和连接部件。在安装边界尺寸上，该阀门的结构长度符合ASME B16.10中600磅级18寸闸阀的标准尺寸，法兰尺寸符合ASME B16.5的对应要求，阀杆全行程伸出高度约为通径的1.2倍，选型时需要确认上部操作空间满足阀杆伸出需求，同时阀门底部需要设置支撑支座，避免大口径阀门的重量全部由两侧管路法兰承担，长期运行造成法兰变形、密封泄漏。从维护角度来看，该结构的闸阀可以在不拆卸阀体两端法兰的情况下，在线更换阀杆填料、检修阀杆和闸板连接部位，只需要将阀门完全开启，卸去阀腔内部压力，即可拆解阀盖部分的零件，降低管线维护的工作量和成本。
