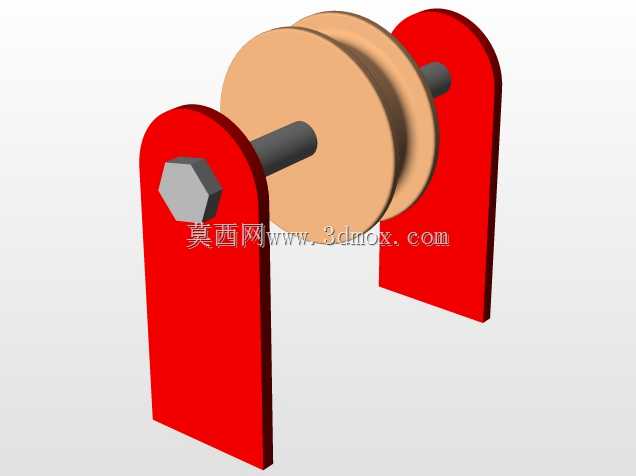

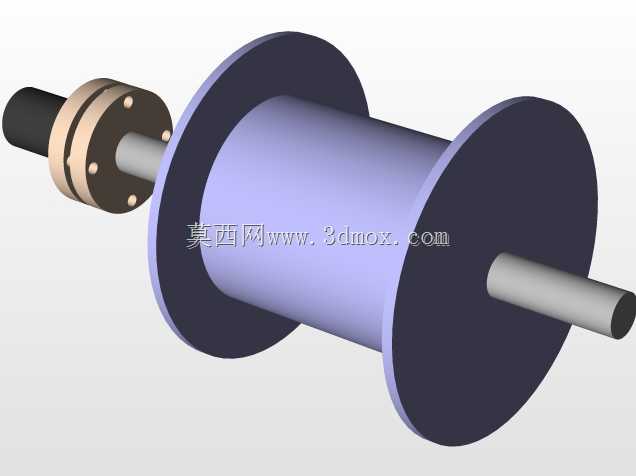

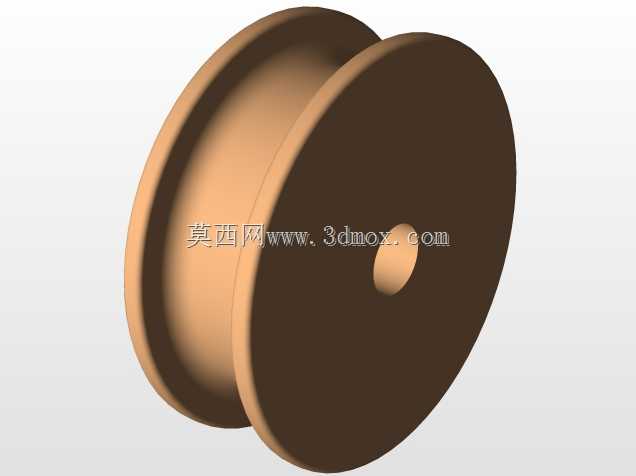

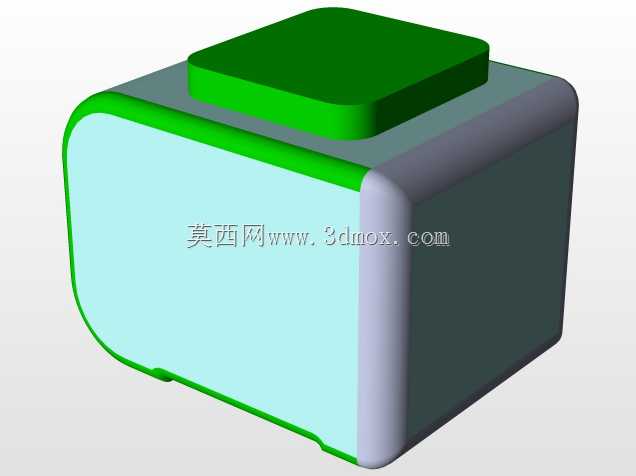

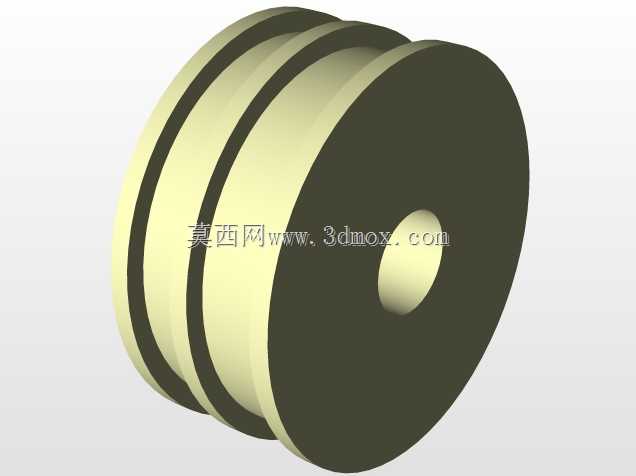

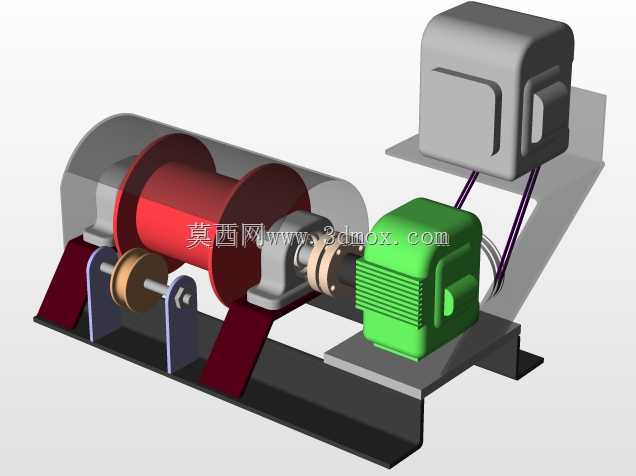

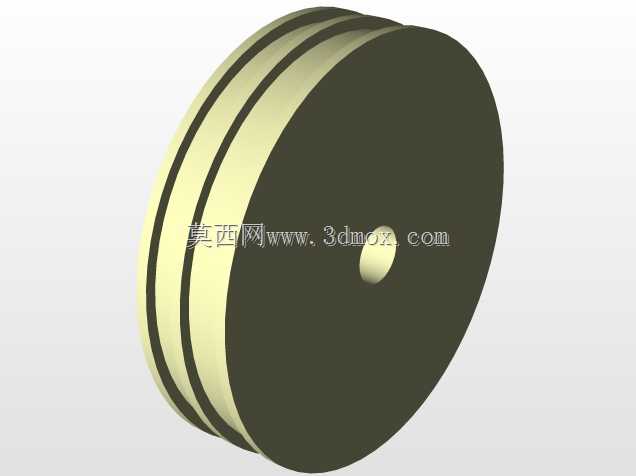

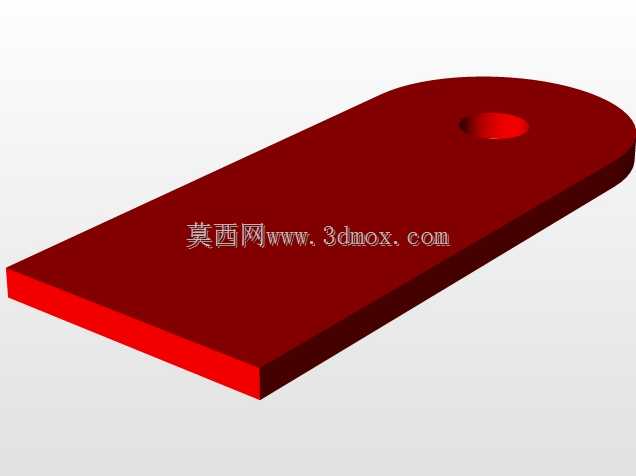

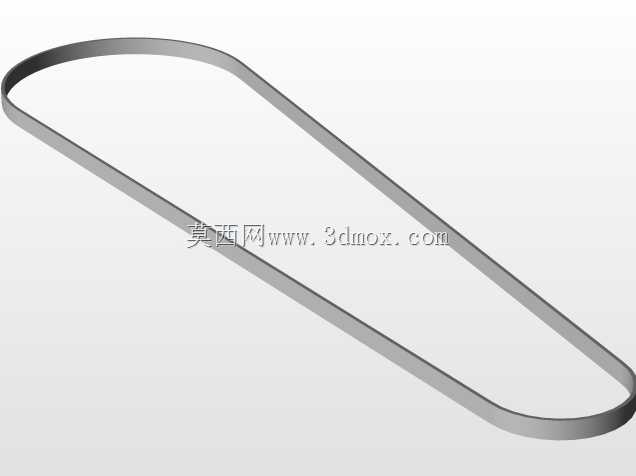

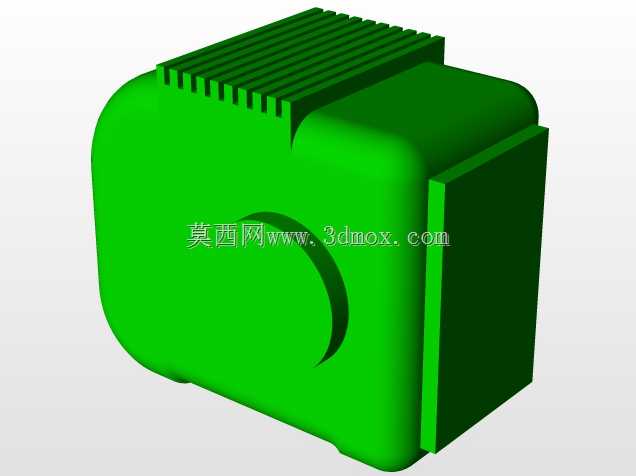

该滑轮绞车以五吨级SWL载荷为约束进行布置,核心由卷筒、支座、驱动电机、减速连接段和电气控制箱体组成,适用于车间固定工位牵引、小型设备检修吊装、物料水平拖拽以及临时起重作业。卷筒采用宽径比适中的圆筒结构,两侧设置挡边以约束绳索缠绕轨迹,避免在多层卷绕或偏角牵引时出现跳绳、乱绳和局部挤压。绳槽区域可根据实际钢丝绳直径匹配槽距,保证绳股在收放过程中排列稳定。支座采用斜向支撑与底板组合形式,将卷筒载荷传递至安装基础,受力路径直接,适合承受启动、制动及短时冲击载荷。驱动部分通过联轴器与减速机构相连,电机与卷筒轴线保持平行偏置,整体重心落在底座范围内,减少悬臂弯矩。联轴器位置预留拆装空间,便于维护时分离动力端与卷筒端,而不必整体拆卸支座。电机外壳带有散热筋结构,对应连续或间歇运行工况下的热管理需求;接线盒独立布置于电机上方,走线通过支架约束,避免与旋转部件干涉。控制箱体位于底座后侧高位,既便于操作观察,也能减少地面油污、积水对电气元件的影响。箱体与电机之间的线缆按弯曲半径固定,防止设备振动导致接头松动。从安装边界看,整机呈长条形底座布局,卷筒位于中部,电机侧向伸出,控制箱向后上方占用空间。基础设计时应重点校核底板螺栓孔位置、支座反力以及卷筒前方绳索出绳角度。设备前方需保留钢丝绳偏角允许范围,侧向留出电机检修和散热距离,后侧保证控制箱开门与线缆维护空间。设计思路上优先保证承载、传动和维护三者平衡:卷筒直径需满足钢丝绳最小弯曲半径要求,减速比依据额定载荷、绳速和电机转速匹配,制动器或自锁能力则关系到悬停安全性。底座板厚、筋板高度和螺栓规格应按满载启动及紧急制动工况复核。三维建模时需同步表达装配关系,包括轴承座定位、联轴器对中、电机安装面和控制箱支架连接,以便后续出工程图、干涉检查及选型核算。该结构不追求复杂外观,而强调绳索导向可靠、动力传递直接、现场安装便捷,能够作为小型起重牵引设备方案设计和结构细化的参考。
