汽车发动机分体式连杆结构三维数模

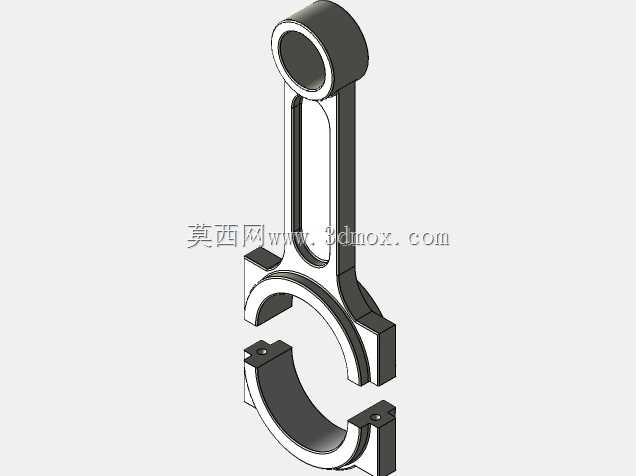

　　在往复式内燃机的动力传递路径中，连杆是衔接活塞销与曲轴曲柄销的核心受力构件，其结构合理性直接决定发动机的运转可靠性、动力输出效率与服役寿命，这款分体式连杆的三维结构完全按照车用汽油机的实际装机需求完成参数化建模，可直接用于结构校核、运动仿真、装配干涉检查等设计环节。从实际应用场景来看，这类连杆普遍搭载于小排量乘用车的直列四缸发动机上，工作过程中需要承受活塞往复运动带来的交变冲击载荷、气体爆发压力以及曲轴旋转产生的惯性力，因此结构设计上充分考虑了受力路径的优化，杆身采用工字形截面，在保证整体抗弯、抗扭刚度的前提下尽可能降低自身重量，减少往复运动惯量，降低曲轴端的动平衡校正难度。设计过程中优先明确了大小端的安装边界：

　　小端为整体式圆环结构，内部预留了衬套压装的配合面，工作时通过活塞销与活塞内部的销座完成铰接，配合间隙严格按照热机工况下的膨胀量预留，避免冷态间隙过大产生敲击异响，或是热态间隙过小导致润滑失效出现抱轴故障；大端采用分体斜切式结构，拆分面通过定位结构保证装配同轴度，拆分后的连杆盖通过高强度螺栓与杆身紧固，抱紧曲轴的连杆轴颈，内部预留轴瓦安装的定位槽与配合公差，确保轴瓦压装后不会随轴颈转动出现位移。从外形尺寸的适配性来看，杆身长度按照发动机的冲程参数匹配，保证活塞运行到上止点时不会与气缸盖气门结构发生碰撞，运行到下止点时不会与曲轴平衡块产生运动干涉，大小端的中心距公差控制在微米级，避免多缸机各缸压缩比出现偏差导致的运转抖动。结构细节上，

　　杆身与大小端的过渡位置均采用大圆角平滑过渡，避免应力集中导致的疲劳断裂，大端螺栓孔的位置度严格匹配螺栓的装配要求，保证紧固过程中连杆盖受力均匀，不会出现偏载导致的轴瓦偏磨。油道设计顺着杆身的工字形筋条布置，从大端轴瓦位置连通到小端衬套位置，依靠曲轴运转时飞溅的润滑油完成活塞销与衬套之间的润滑，无需额外布置压力润滑油路，简化发动机缸体的油道设计。在实际的装配流程中，这类连杆需要先将小端衬套压入，完成活塞销与活塞的组装后，再合装大端的连杆盖，按照规定的扭矩与转角拧紧连杆螺栓，装配过程中需要保证连杆大端的侧隙符合设计要求，避免轴向窜动量过大导致的曲轴磨损。建模过程中完整还原了所有装配特征，包括螺栓孔的倒角、拆分面的定位结构、

　　油道的开孔位置、衬套与轴瓦的配合台阶，没有遗漏任何工艺细节，可直接用于生成工程图纸、开展有限元受力分析，或是作为教学演示模型讲解曲柄连杆机构的运动原理，也可用于虚拟装配实训，帮助从业者熟悉发动机内部构件的装配逻辑与配合要求。针对不同排量发动机的适配需求，该模型的参数可直接通过特征编辑完成调整，比如修改大小端孔径、调整杆身长度、更改工字形截面的壁厚，就能快速衍生出适配不同机型的连杆结构，大幅缩短同系列产品的设计开发周期，减少重复建模的工作量。
