齿轮减速配套铝合金活塞结构设计

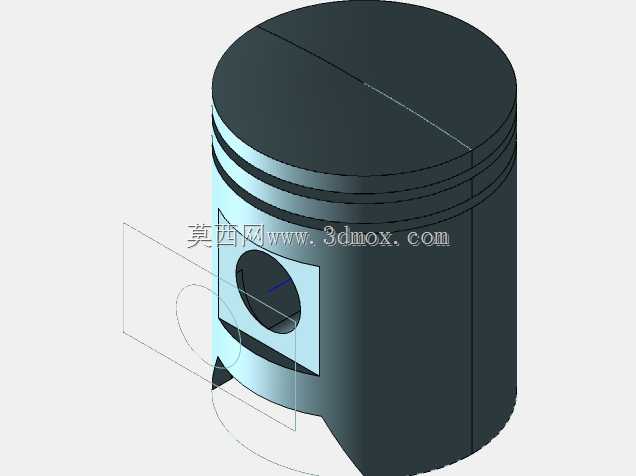

　　在齿轮减速集成的往复动力单元中，活塞是直接决定做功效率与密封可靠性的核心承压零件，这类带销孔集成结构的活塞，常配套在小型减速动力端的气缸总成内，承接曲柄连杆传递的机械力，完成密闭腔体内的介质压缩与动力转换动作，区别于通用内燃机活塞，适配减速机构的活塞需要匹配更低的往复频次、更高的侧向承压余量，因此在结构设计上做了针对性的壁厚调整。从实际应用场景来看，这类活塞多配套在小型减速驱动的往复泵、低压气动执行单元、小型内燃式减速动力模组中，安装时需要与气缸内壁、活塞环、活塞销、连杆小头端完成多部件配合，因此设计阶段首先要明确安装边界：活塞裙部的外圆尺寸需要与气缸内壁保持H7/f6的间隙配合，预留热膨胀余量的同时保证往复运动无卡滞，

　　顶部的环槽结构需要匹配标准活塞环的截面尺寸，环槽的侧面粗糙度要控制在Ra1.6以内，保证密封环贴合后无窜气、漏液问题。设计思路上，首先基于减速机构输出的往复推力、侧向分力参数，确定活塞的整体壁厚，铝合金材质的选用是兼顾轻量化与导热性的选择，相比铸铁活塞，同结构下重量可降低40%以上，能有效降低减速机构连杆端的往复惯性载荷，减少齿轮啮合过程中的冲击载荷。活塞销孔的位置设计需要经过偏心量校核，销孔中心与活塞中心的微小偏心，能够抵消做功瞬间活塞对气缸壁的侧向拍击力，降低减速单元运行过程中的振动与噪音，销孔内部的衬套安装位需要预留足够的压装余量，保证活塞销在往复摆动过程中无松旷。裙部的型线设计采用中凸变椭圆结构，

　　在常温状态下裙部上端尺寸略小于下端，工作温度升高后，活塞上部因靠近燃烧室/压缩腔温度更高，热膨胀量更大，膨胀后整体外圆能保持均匀的配合间隙，避免热态下出现拉缸故障。顶部的平面结构根据压缩腔的容积需求设计，无特殊燃烧室凹坑，适配减速动力单元的低压压缩工况，环槽数量设置为三道，两道气环一道油环，气环承担密封压力介质的作用，油环负责刮除气缸壁上多余的润滑油，避免润滑油进入压缩腔造成介质污染。从安装边界来看，活塞的总长度需要匹配气缸的行程长度，保证活塞运行到上止点时，顶部与气缸盖之间预留合理的压缩余隙，运行到下止点时，裙部不会脱出气缸下端面，避免出现导向失准。活塞销孔的同轴度需要控制在0.01mm以内，与活塞外圆的垂直度公差不超过0.

　　02mm/100mm，避免连杆摆动过程中出现偏磨，连带造成减速齿轮端的附加径向载荷。实际选型应用中，需要根据减速机构的输出转速、压缩介质类型、工作压力区间调整活塞的具体尺寸参数，比如用于气动减速执行单元的活塞，需要在环槽处增加聚四氟乙烯密封环的适配槽，用于低压燃油输送减速泵的活塞，需要在裙部增加耐磨涂层，降低铝合金本体的磨损速率。建模过程中需要重点关注环槽的圆角过渡、销孔处的加强筋结构，避免应力集中造成活塞在交变载荷下出现开裂，销孔两端的卡环槽尺寸要精准，保证卡簧安装后能可靠限位活塞销，避免销子轴向窜出刮伤气缸内壁。这类活塞的结构设计没有冗余的复杂特征，所有型面、槽位、孔位都服务于实际的运动与密封需求，每一处尺寸公差的设定都要结合实际工况的温度、载荷、运动速度参数确定，脱离应用场景照搬通用活塞的尺寸参数，很容易在配套减速机构运行时出现卡滞、密封失效、部件断裂等故障。
