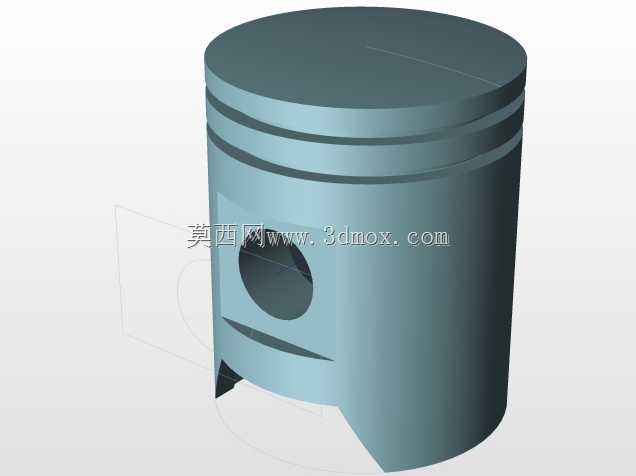

铝合金活塞结构三维设计方案

　　在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键承载构件，这套活塞模型的设计完全围绕内燃机实际工况的受力与装配需求展开，没有多余的装饰性结构，每一处几何特征都对应明确的工程作用。从实际应用场景来看，这类活塞主要适配小排量通用汽油机、小型空气压缩机或者微型液压往复缸的装配需求，日常工作中需要在气缸套内做高频往复直线运动，顶部直接接触高温高压工质，裙部承担导向与侧推力传递的作用，活塞销孔位置则负责通过活塞销连接连杆，把往复运动的作用力传递给曲柄连杆机构，最终转化为旋转扭矩输出。

　　设计过程中首先考虑的是热负荷与机械负荷的匹配，模型采用铝合金材质对应的结构参数，顶部做了等厚度的平顶设计，这种结构的优势在于加工工艺性好，受热面积相对均匀，不会因为局部结构突变造成热应力集中，对应铸造生产环节也能减少铝液充型时的卷气、缩松缺陷，和介绍里提到的700摄氏度铝液浇注冷却的铸造工艺完全适配，壁厚均匀性控制能保证铸件冷却速率一致，避免内部残余应力过大导致后续机加工后出现变形。活塞头部的三道环槽结构是核心的密封功能区，最上方的两道环槽用来安装气环，负责密封燃烧室的高压气体，防止工质下窜到曲轴箱，最下方的环槽用来安装油环，负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳，环槽的宽度与深度尺寸都按照标准活塞环的安装边界做了预留，槽侧的粗糙度要求在建模时已经通过配合面的几何公差预留了加工余量，保证后续装机后环组能正常浮动，不会出现卡滞或者密封失效的问题。

　　裙部的设计做了偏心的销座避让结构，也就是模型底部的缺口特征，这个结构是为了在活塞运动到下止点时，避让曲轴的平衡块或者连杆大头的运动轨迹，避免运动干涉，同时裙部的型线在建模时已经考虑了热膨胀的补偿量，工作状态下铝合金受热膨胀后，裙部和气缸壁之间能保持合理的配合间隙，既不会因为间隙过大造成敲缸异响，也不会因为间隙过小导致活塞拉缸抱死。活塞销孔的位置做了加厚的销座结构，因为活塞销传递的爆发力全部作用在销孔内侧，这个区域是整个活塞机械应力最高的位置，加厚的销座能分散局部应力，避免高频交变载荷下出现疲劳裂纹，销孔的同轴度、圆柱度在建模时都按照装配基准做了约束，保证活塞销装入后能自由转动，不会出现偏磨。

　　从安装边界来看，活塞的外径尺寸和对应规格的气缸内径保持基孔制的间隙配合公差，整体高度尺寸满足活塞在上止点时顶部不碰气缸盖气门、下止点时活塞环组不滑出气缸套工作面的要求，活塞销孔的内径尺寸和标准活塞销外径匹配，销孔两端的卡环槽位置预留了挡圈安装空间，防止活塞销工作时轴向窜动刮伤气缸壁。整个模型的结构没有冗余特征，所有倒角、退刀槽的位置都对应实际机加工的工艺需求，比如环槽底部的退刀槽是为了方便环槽精车时刀具退出，销孔内侧的倒角是为了压装活塞销时导向，避免刮伤销的配合表面。在实际做结构选型的时候，这套模型可以直接作为同规格活塞改型设计的基础，比如调整顶部燃烧室凹坑形状适配不同的喷油策略，或者调整环槽数量适配不同的压力等级工况，裙部的型线也可以根据不同的热膨胀系数做微调，满足不同冷却方式的动力设备使用需求。
