内燃机动力传递用曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是承担运动形式转换的核心承载零件，其结构设计直接决定整机的动力输出平顺性、运行可靠性与服役寿命。从实际装机场景来看，这类曲轴广泛适配小排量四缸车用内燃机，也可通用于同结构形式的小型通用汽油机、柴油机动力单元，负责把燃烧室爆燃产生的活塞往复直线推力，转化为可对外输出的旋转扭矩，同时还要驱动配气机构、机油泵、冷却水泵等附属附件，是动力总成里受力最复杂的零件之一。

　　设计这类曲轴时，首先要匹配对应机型的缸心距、活塞行程参数，确定各曲柄销的偏心距——也就是曲轴的回转半径，这个尺寸直接关联发动机的排量与活塞运行线速度，设计时需要平衡低速扭矩输出与高转速下的零件惯性载荷，避免回转半径过大导致活塞侧压力过高、缸套异常磨损，或是过小导致动力输出不足。主轴颈的直径与长度设计，需要兼顾轴瓦承压能力与曲轴箱的安装空间边界，主轴颈过细会导致高负荷下轴颈挠曲变形过大，破坏轴瓦的油膜形成条件，引发烧瓦故障；过粗则会增加曲轴的旋转惯量，提升发动机的响应迟滞，同时加大曲轴箱的对应开孔尺寸，增加整机重量。曲柄臂的结构设计要做等强度优化，在平衡块的布置上，需要精确计算每个曲柄销、连杆活塞组的旋转惯性力与往复惯性力，通过平衡块的偏心质量抵消一阶、二阶惯性力，降低整机运行时的振动水平，平衡块的外形还要避让曲轴箱内壁、连杆大头的运动轨迹，避免运转时出现运动干涉。

　　从材料选型与结构细节来看，这类曲轴采用中碳合金钢锻造或高强度球墨铸铁铸造，轴颈表面需要做高频淬火处理，提升表面硬度与耐磨性，淬火层深度需要控制在合理区间，过浅会导致耐磨层过早磨损失效，过深则会引发轴颈表面脆性增加，出现疲劳裂纹。油道的设计是曲轴润滑的关键，斜向贯通的油道要把主油道的压力机油输送到每个连杆轴颈，在轴颈表面形成稳定的压力油膜，油道的开孔位置要避开轴颈的高应力承载区，油道口需要做倒圆角钝化处理，避免应力集中引发曲轴断裂。曲轴的自由端通常设计有皮带轮、正时齿轮的安装定位面与键槽，输出端则设计有法兰盘用于连接飞轮或液力变矩器，这些安装接口的尺寸公差、形位公差要求极高，主轴颈与连杆轴颈的同轴度、圆柱度误差需要控制在微米级，否则会导致运转时轴瓦偏磨、振动超标。

　　实际装机时，曲轴的轴向定位需要通过止推片实现，止推片安装在中间主轴颈的两侧，控制曲轴的轴向窜动量在合理范围，窜动量过大会导致配气正时、点火正时出现偏差，窜动量过小则会在曲轴受热膨胀时出现卡滞故障。曲轴的动平衡校正也是生产装配中必不可少的环节，需要在专用动平衡机上检测不平衡量，通过在平衡块上钻孔去重的方式，把不平衡量控制在设计允许范围内，保障高转速下的运行平稳性。在日常的设备维护场景中，曲轴轴颈的磨损量、圆度圆柱度误差是判定发动机大修的核心指标之一，当轴颈磨损超过设计阈值时，会导致机油压力下降、发动机异响，严重时会出现曲轴断裂的恶性故障。

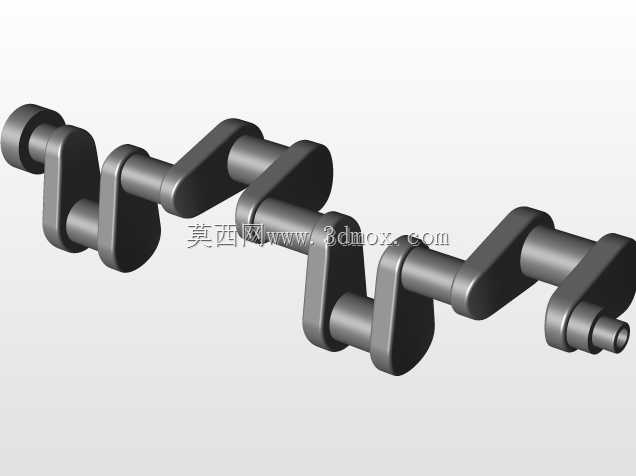

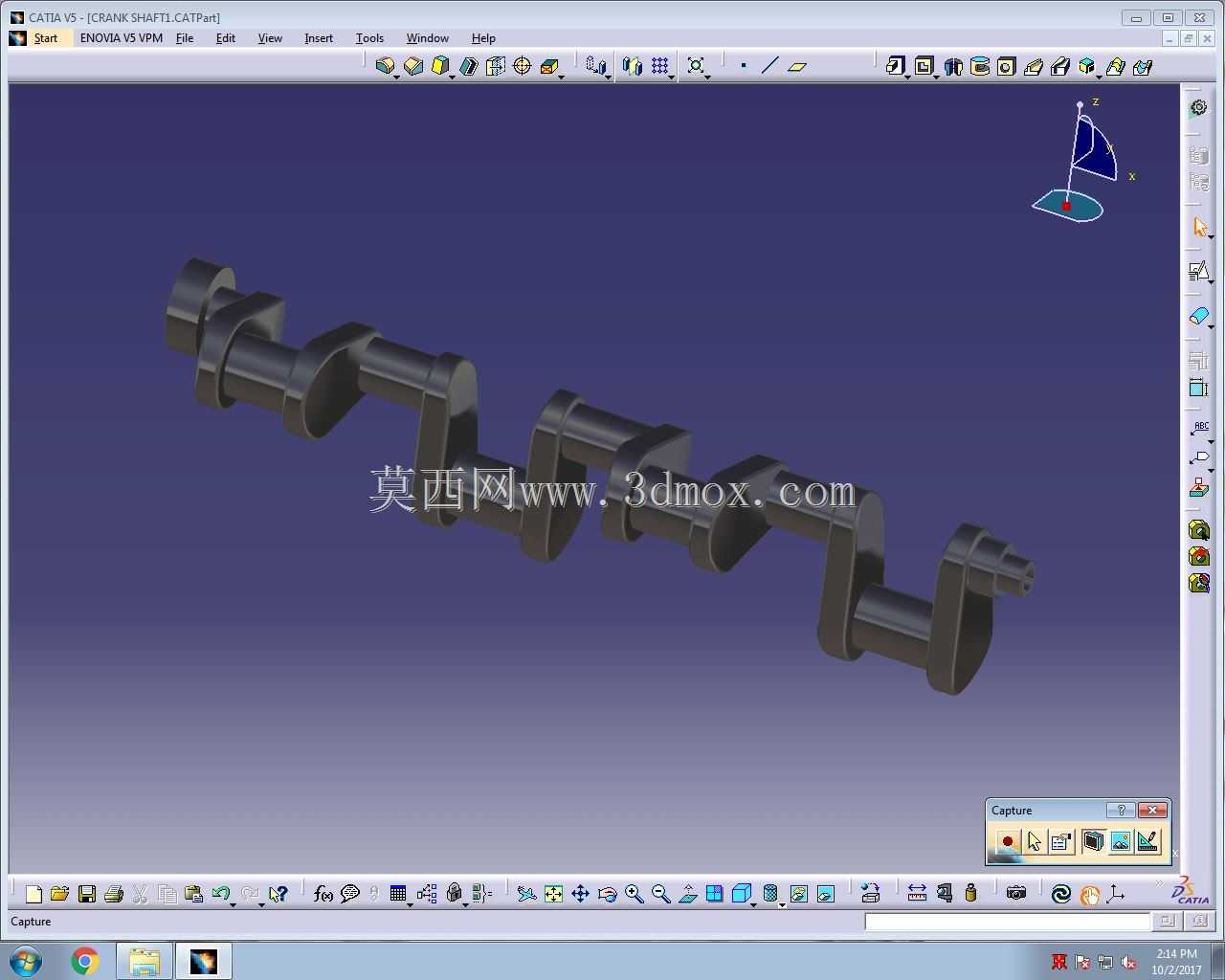

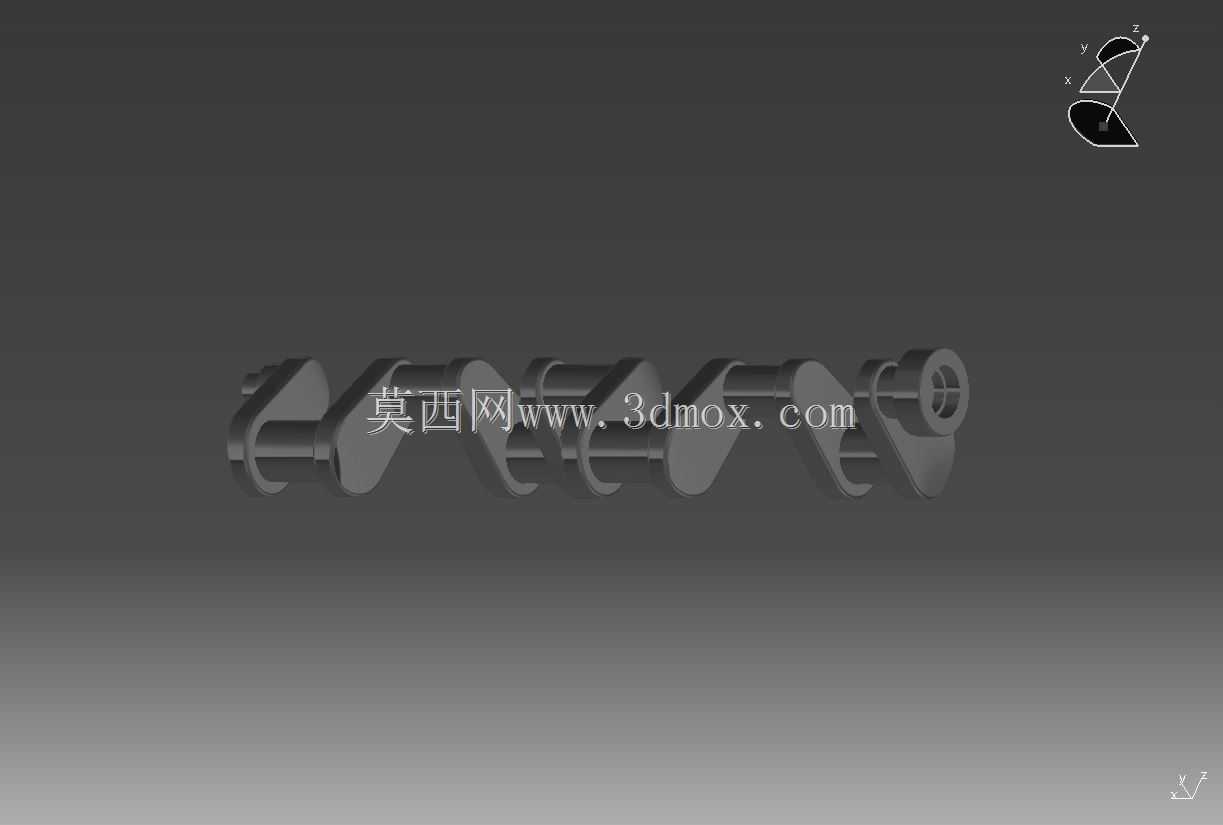

　　从建模角度来说，这类曲轴的三维建模需要严格遵循实际加工工艺逻辑，先建立各主轴颈、连杆轴颈的回转中心轴线，确定各曲柄的夹角——四缸机型通常采用180度的曲柄夹角，保证点火间隔均匀，再通过拉伸、旋转特征构建曲柄臂与平衡块的基础外形，之后对所有轴颈与曲柄臂的过渡位置做圆角处理，避免应力集中，油道特征采用扫掠命令构建，最后对安装键槽、法兰连接孔等细节特征做精细化处理，保证模型的尺寸参数与实际加工图纸完全一致，可直接用于后续的有限元强度分析、运动学仿真以及加工工艺编制。
