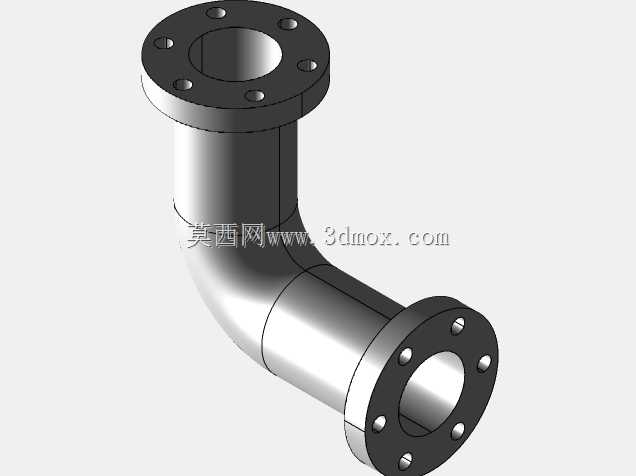

90度双法兰连接弯管式流体输送管件

　　在工业流体输送管路系统的布设场景中，受设备安装位置、厂房空间布局、管线走向规划的限制，经常需要改变管路的轴向走向，90度弯管是管路转向布设中应用频次极高的连接件，本次设计的双法兰连接90度弯管，主要面向中低压工况下的水、油气、低压腐蚀性介质等流体输送场景，可适配给排水系统、暖通循环管路、普通化工输送管线、设备配套外接管路等多种布设需求。

　　从实际安装适配性来看，该弯管两端采用标准凸面法兰结构，法兰端面上均匀分布螺栓过孔，安装时无需对管路端部做套丝、焊接预处理，只需将两端法兰与对接管路的配对法兰对齐，穿入对应规格的螺栓并按对角顺序逐步拧紧，配合法兰密封面间的密封垫片即可完成可靠连接，这种连接方式的优势在于安装拆卸便捷，后期管路检修、部件更换时无需破坏整体管路结构，大幅降低现场运维的工作量。弯管的弯曲段采用大曲率半径的平滑过渡设计，区别于直角急弯结构，平滑的圆弧内壁可以大幅降低流体流经转向段时的局部阻力，减少流体在弯管处的湍流、涡旋产生，一方面可以降低管路系统的整体压损，减少输送过程中的动力损耗，另一方面也能减少流体中混杂的固体颗粒对弯管内壁的冲刷磨损，延长管件的实际使用寿命。

　　设计过程中，首先结合常用公称通径的管路配套需求确定了管身的内径尺寸，保证弯管通流能力与对接管路完全匹配，避免通径突变造成的流阻异常升高；法兰端的螺栓孔分布尺寸严格遵循对应压力等级的法兰标准，孔位公差控制在合理范围内，保证现场安装时可与标准配对法兰实现无干涉对位，不会出现孔位错位无法穿装螺栓的问题。弯管的壁厚根据适用的公称压力等级计算确定，既保证管身可承受额定工况下的内压载荷，不会出现鼓胀、开裂失效，也避免了壁厚过大造成的材料浪费与整体重量超标，降低安装时的承重负荷。两端法兰与弯管主体的连接位置做了圆弧过渡补强处理，避免连接处出现应力集中，在管路受外力震动、温度变化产生热胀冷缩形变时，连接位置不会因应力集中出现开裂泄漏。

　　从安装边界来看，该弯管两个法兰端面的中心距经过合理匹配，既满足90度转向的走向要求，也不会占用过多的管路布设空间，在狭小的设备间隙、管廊密集排布场景中也能顺利安装。法兰端面的密封面采用凸面结构，可适配橡胶垫片、石棉橡胶垫片、金属缠绕垫片等多种常用密封件，可根据实际输送介质的特性、工作温度压力范围灵活选择密封件类型，适配不同工况的密封需求。管身内外壁做了平滑处理，没有明显的凸起、凹陷或加工毛刺，流体流经时不会出现滞留死角，既可以减少介质残留造成的内壁结垢、堵塞问题，也能降低含杂质流体对管壁的冲蚀速率。

　　在实际工程应用中，这类双法兰弯管常被用于泵组进出口的管路转向连接、换热设备的外接管路布设、车间工艺管线的走向调整、市政给排水管网的转角连接等场景，相比焊接式弯管，法兰连接的形式更适合需要经常拆装检修的管路段，相比丝接式弯管，法兰连接的密封可靠性更高，可适配更大通径、更高压力的管路工况。设计时还充分考虑了管件的同轴度要求，两端法兰的端面与对应管段的轴线保持垂直，法兰螺栓孔的中心圆与管段轴线保持同轴，避免安装后出现管路错位、密封面压合不均导致的泄漏问题。弯管的弯曲段椭圆度控制在标准允许范围内，不会因弯曲加工造成管身截面变形，保证整个通流截面的面积一致，避免局部通径缩小影响输送效率。
