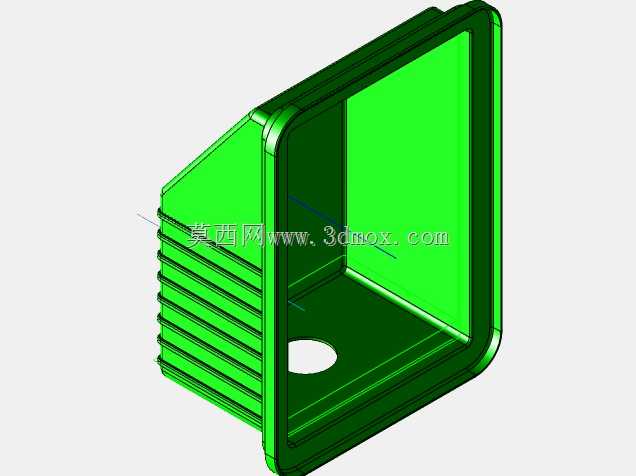

带侧部加强筋的敞口式塑料壳体结构

　　日常做设备外围防护结构设计时，这类带侧部加强筋的敞口塑料壳体是很常见的选型方向，很多小型工控模块、嵌入式传感单元、户外小型接线组件的外层防护都会用到类似结构，不用额外做金属钣金折弯的拼焊工序，一次注塑成型就能拿到完整的防护基体，装配环节的工时能压到很低。从实际落地的结构逻辑来看，这个壳体的敞口端面做了一圈外翻的止口边，厚度比侧壁厚出30%左右，一方面是注塑时给熔体流动做末端的料流补偿，避免边缘出现缺胶、缩痕的缺陷，另一方面这个止口边刚好能和配套的端盖做嵌套配合，不用额外设计压条或者紧固件定位槽，端盖扣上之后就能靠止口的配合面挡住侧向的溅水、粉尘，满足常规室内设备IP54左右的防护要求。侧部的斜向过渡面加等距排布的横向加强筋，

　　不是为了视觉上的层次感做的装饰结构，实际是因为这类壳体经常要嵌装在设备机架的预留槽位里，侧部会受到相邻组件的侧向挤压力，纯平的薄壁塑料件在持续侧向力作用下很容易出现蠕变变形，时间长了敞口端面的平面度超差，端盖就会出现密封缝隙。这些横向加强筋的筋高控制在壁厚的1.5倍以内，筋厚取侧壁壁厚的0.6倍，既不会在注塑冷却时因为筋位过厚导致表面出现缩印，又能把侧部的结构刚度提升40%以上，哪怕是用普通ABS材料注塑，侧部承受150N的侧向静压力时，变形量也能控制在0.2mm以内，不会影响内部安装的电子元件的定位精度。壳体底部的圆形通孔是做线缆穿引或者固定定位用的，孔位做了1mm高度的翻边，一方面是避免穿线时孔口的锐边割破线缆的绝缘层，

　　另一方面如果是做固定孔用，翻边结构能增加孔位的轴向接触长度，螺丝锁紧的时候不会因为薄壁的应力集中导致孔位开裂。做这类结构的三维建模时，要提前把拔模斜度考虑进去，敞口端作为注塑的进料端，拔模斜度取1度就足够，加强筋位置的拔模斜度要适当加大到1.5度，避免顶出时筋位被模具拉伤。另外所有的内角位置都要做R0.5以上的圆角过渡，不能做直角相接，不然注塑时内角位置会出现应力集中，组件受冲击的时候很容易从内角位置开裂。从安装边界来看，这类壳体的外形尺寸通常控制在100mm到150mm的区间范围内，壁厚均匀保持在2mm左右，适合安装在设备控制柜的侧部预留安装位、小型桌面设备的内部模块仓，或者户外小型传感节点的外层防护，不用额外做表面喷涂处理，

　　塑料本身的耐腐性能就能应对常规的潮湿、弱腐蚀环境。实际选型的时候要注意，壳体内部的安装柱高度要和敞口端面的高度差控制在0.1mm以内，保证内部安装的电路板固定之后不会和端盖发生干涉，侧部的加强筋排布间距要均匀，不然注塑冷却时不同位置的收缩率不一致，会导致整个壳体出现翘曲变形，安装时没法顺利嵌入预留的槽位。很多新手做这类壳体建模时容易忽略止口边的配合公差，把止口的尺寸和端盖的配合尺寸做成零间隙，实际注塑出来的件因为成型收缩率的波动，会出现端盖扣不上或者扣合之后间隙过大的问题，正常要给止口配合面留0.15mm的间隙公差，既能保证扣合顺畅，又不会出现过大的配合缝隙。另外底部的穿线孔位置要尽量靠近壳体的侧壁，不要放在底部的中心位置，不然内部走线时线缆弯折半径不够，会出现线缆硬折的情况，影响线缆的使用寿命。
