RDS3115伺服系统扭矩侧安装轮毂结构

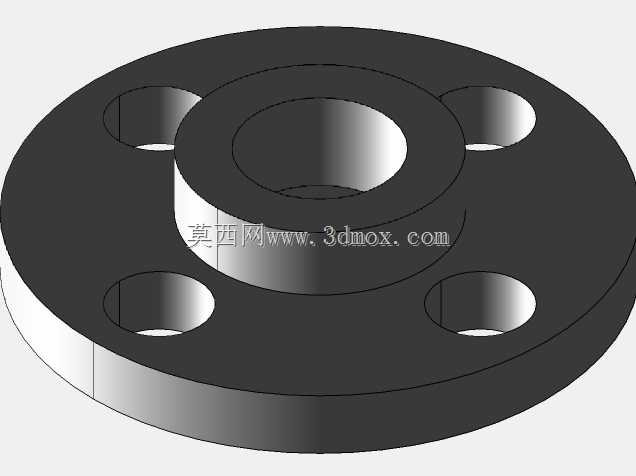

　　不能出现安装后径向跳动超标的问题，否则会直接导致负载端定位精度下降，甚至在频繁正反转的工况下出现连接松脱的故障。从功能特性上看，该轮毂采用台阶式法兰结构设计，中心的凸台结构用于插入伺服输出端的安装孔位，保证与伺服输出轴的同轴度，凸台的外径公差按照过渡配合设计，既能够保证装配时的便利性，又能避免装配后出现径向间隙；法兰盘本体上均匀分布四个安装通孔，孔位的分度圆直径严格匹配RDS3115伺服扭矩侧的安装孔距，四个孔位用于穿设固定螺丝，将轮毂与伺服输出端面牢牢锁紧，避免扭矩传递过程中法兰面出现相对滑动。中心的通孔用于穿过伺服输出轴的固定螺丝，将轮毂与伺服输出轴形成轴向锁紧，配合法兰面的四个固定点，形成周向+轴向的双重固定结构，在小型伺服传动系统的扭矩传递链路里，安装轮毂是衔接伺服输出端与负载侧的核心过渡零件，这类零件常见于桌面级机械臂关节、小型自动化变位机构、精密云台传动、3D打印设备送料传动模组等场景，承担着扭矩传递、安装定位、同轴度保证的关键作用，RDS3115这类小规格伺服的扭矩侧轮毂，直接决定了伺服输出扭矩能否无背隙传递到负载端，避免传动过程中出现松动、偏摆、扭矩损耗等问题。从实际使用场景来看，这类轮毂的适配场景覆盖了绝大多数采用RDS3115数字舵机改装的小型传动设备，包括教育类机器人实训平台、小型摄影云台转动机构、智能小车转向模组、小型自动化分拣摆臂机构，在这些场景里，轮毂需要同时满足周向扭矩传递和轴向定位的双重要求，

　　能够承受伺服额定扭矩下的频繁正反转冲击，不会出现连接失效的问题。从设计思路上看，这类轮毂的设计首先要匹配伺服端的安装边界，首先要确认伺服扭矩侧的输出轴直径、安装端面的孔位分度圆、端面凸台的沉孔深度，在此基础上确定轮毂的凸台高度，保证凸台插入伺服端面后不会出现顶死或者插入深度不足的问题；法兰盘的外径设计需要兼顾安装空间和结构强度，外径过小会导致四个安装孔的壁厚不足，频繁受力下容易出现孔位开裂，外径过大则会占用过多的安装空间，影响周边其他零件的布局。轮毂的厚度设计需要根据传递的额定扭矩计算，RDS3115伺服的额定输出扭矩在15kg·cm级别，按照铝合金6061材质的许用剪切强度计算，法兰盘的基础厚度设置在5mm即可满足强度要求，

　　凸台部分的高度设置为3mm，刚好匹配伺服端面的沉孔深度，保证装配后法兰面与伺服端面完全贴合，不会出现间隙。安装边界方面，该轮毂的装配同轴度要求控制在0.02mm以内，四个安装孔的位置度公差不超过0.05mm，保证安装时螺丝能够顺利穿入伺服端的螺纹孔，不会出现别劲的问题；中心孔与凸台外圆的同轴度公差同样控制在0.02mm以内，避免装配后出现偏心，导致负载转动时出现跳动。在实际选型使用时，需要注意该轮毂的安装面平面度要求，平面度公差不超过0.01mm，保证法兰面与伺服端面完全贴合，锁紧后不会出现应力集中的问题；四个安装孔采用通孔设计，适配M2规格的内六角螺丝，锁紧扭矩控制在0.3N·m即可，避免锁紧力过大导致铝合金材质的螺纹孔滑牙，或者法兰盘出现变形。从结构细节来看，轮毂的所有锐边都做了C0.2的倒角处理，既避免装配时划伤操作人员，也能够去除机加工产生的毛刺，保证装配精度；凸台与法兰盘的衔接处做了R0.5的圆角过渡，减少应力集中，在频繁承受正反转扭矩冲击时，避免衔接处出现应力断裂的问题。这类轮毂在实际应用中，很多使用者会忽略配合公差的重要性，如果凸台与伺服端沉孔的间隙过大，会导致传动背隙增大，在伺服做位置控制时出现重复定位精度超标的问题，如果间隙过小，则会导致装配困难，甚至需要敲击才能装入，容易损坏伺服的输出轴承。设计时还需要考虑材质的选择，常规工况下采用6061铝合金硬质阳极氧化处理即可，表面硬度能够达到HV200以上，具备足够的耐磨性能，

　　如果是在重载或者频繁冲击的工况下使用，可以更换为7075铝合金材质，进一步提升结构强度，不过对于RDS3115这个级别的伺服来说，6061材质的强度冗余已经足够，不需要额外增加材质成本。另外，轮毂的表面处理采用黑色氧化的话，还能够具备一定的防锈能力，适合在湿度稍高的实训场景或者户外小型设备上使用，不会因为短时间的潮湿环境出现锈蚀卡死的问题。在装配流程上，首先要将伺服输出轴调整到中位，再将轮毂的凸台对准伺服端面的沉孔推入，确认法兰面完全贴合后，先锁紧中心轴的固定螺丝，再按照对角锁紧的顺序拧紧四个法兰面的固定螺丝，避免单个螺丝受力过大导致法兰盘倾斜，影响同轴度。装配完成后可以手动转动负载，检查是否存在转动卡滞、径向跳动的问题，如果出现卡滞，需要检查是否有螺丝锁紧过度导致法兰变形，或者孔位对齐偏差导致的别劲问题。
