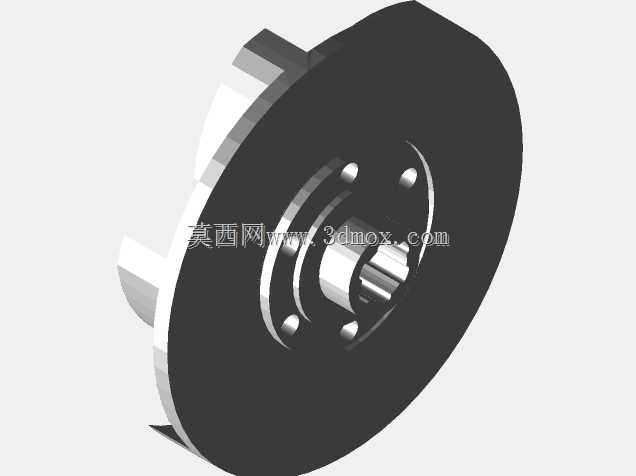

离心泵闭式叶轮结构三维数模

　　在流体输送类设备的核心部件设计中，叶轮作为直接将机械能传递给输送介质的做功元件，其结构合理性直接决定整泵的运行效率、汽蚀余量与运行稳定性。这款叶轮采用闭式结构设计，适配单级单吸离心泵的装配需求，整体为带前后盖板的盘式回转结构，中心设置带键槽的轮毂孔，用于与泵轴实现周向固定，传递电机输出的扭矩。轮毂与前后盖板之间均匀分布曲面叶片，叶片型线采用后弯式设计，这种设计能够在介质获得动能的同时，有效降低流体在叶轮流道内的水力损失，适配清水类低粘度介质的输送工况，常见于民用供水、工业循环水系统、暖通空调水循环、农田排灌等场景的离心泵配置。从安装边界来看，叶轮的前盖板外缘与泵体的密封环位置形成配合间隙，该间隙的设计值通常控制在0.2-0.

　　5mm区间，间隙过大会导致泵的容积效率大幅下降，间隙过小则可能在泵轴出现径向跳动时发生动静部件摩擦，引发设备振动甚至部件损坏。后盖板侧设置有密封腔配合面，可与机械密封或者填料密封组件形成配合，防止泵内高压介质沿着轴套位置向外泄漏，部分同结构叶轮还会在后盖板上设置平衡孔，用于平衡叶轮前后侧的压力差，降低泵运行过程中产生的轴向力，减少轴承组件的轴向载荷，延长轴承的使用寿命。设计过程中，叶片的进出口安放角、流道的过流面积变化率是核心参数，需要结合泵的设计流量、扬程参数进行水力计算确定，叶片数通常选取5-7片，过少会导致流道内流体脱流严重，水力效率偏低，过多则会增加流道的摩擦损失，同时提升叶轮的铸造加工难度。

　　这款数模还原了叶轮的完整实体结构，包括轮毂处的键槽特征、叶片与盖板的圆角过渡特征、盖板外缘的倒角特征，在建模过程中采用回转特征结合曲面扫掠的方式构建叶片型面，能够直接导入仿真软件进行流场分析，验证不同工况下的流速分布、压力分布情况，也可用于后续的铸造工艺设计、数控加工编程参考。实际装配时，叶轮通过轴端螺母锁紧在泵轴上，与轴的配合采用H7/k6的过渡配合，既保证装配后的同轴度要求，也方便后续检修时的拆卸操作。叶轮的轴向定位依靠轴肩与轴套的端面配合，确保叶轮在泵腔内的轴向位置符合设计要求，与泵体、泵盖的流道对中，避免出现流道错位导致的水力损失增大问题。在运行过程中，叶轮高速旋转带动流道内的介质产生离心力，介质从叶轮中心的吸入口进入，

　　沿着叶片间的流道向外缘流动，在流动过程中获得压力能与速度能，随后进入泵体的蜗壳结构，将速度能进一步转化为压力能后从泵的出口排出，完成整个流体输送的能量传递过程。针对不同的输送介质特性，该结构的叶轮可选用不同的材质制作，输送清水时多采用铸铁或者工程塑料材质，输送腐蚀性介质时可选用不锈钢或者氟塑料材质，输送含固体颗粒的污水介质时则需要加大流道宽度，同时提升叶片与盖板的耐磨性能。
