船用可伸缩甲板安装巴拿马导缆座结构

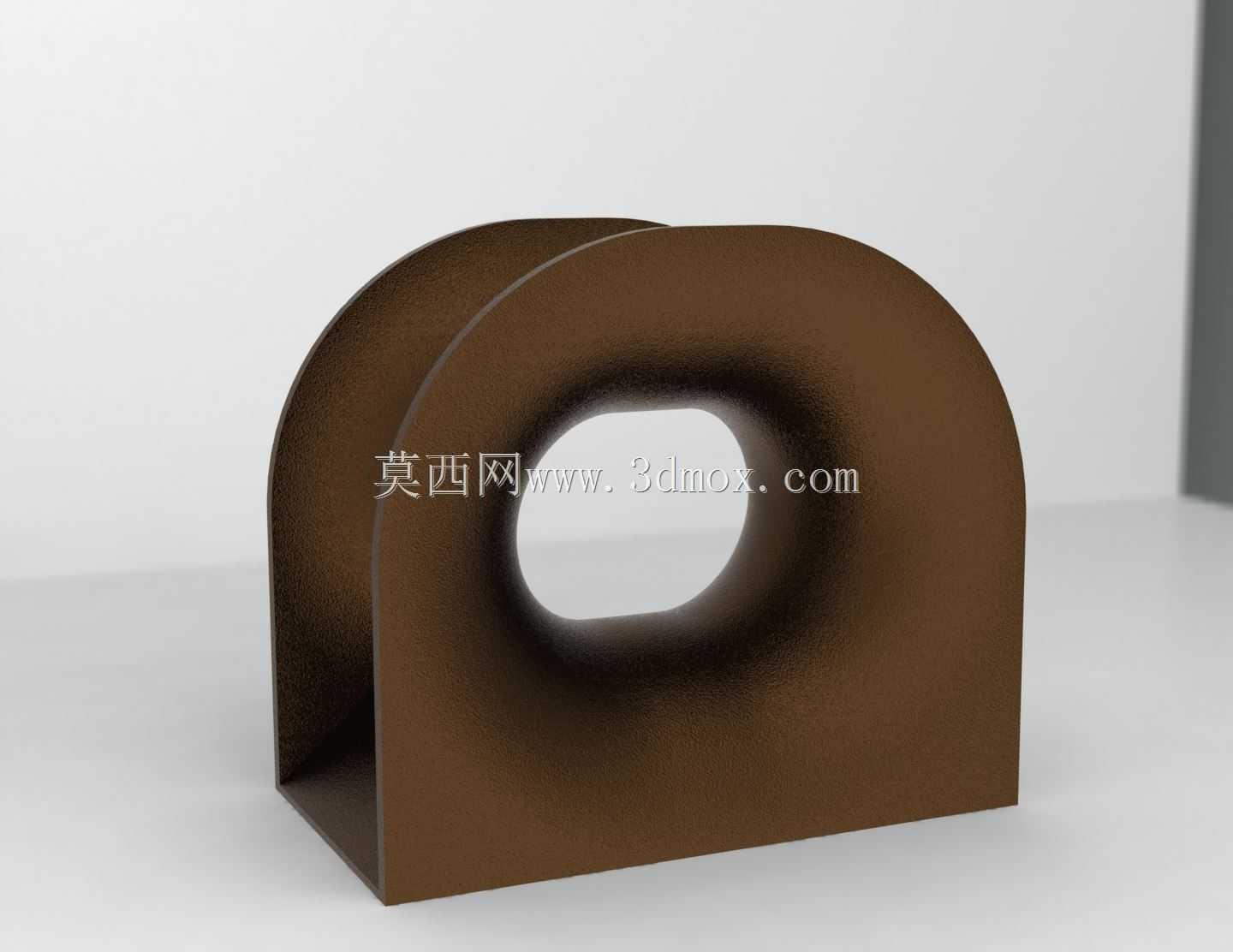

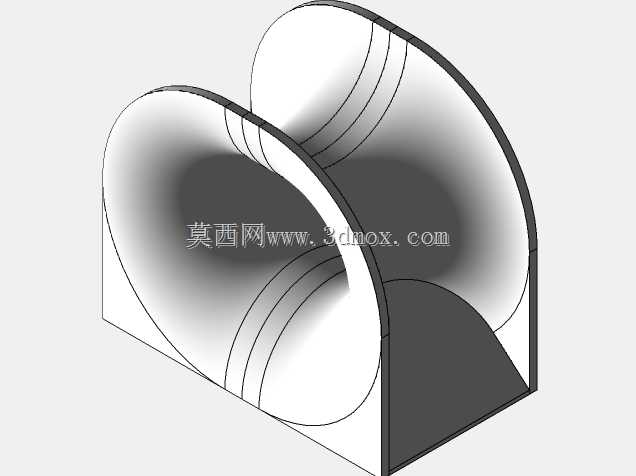

　　在船舶系泊作业的甲板舾装场景里，这类导缆座是承担缆索导向、限位的核心受力构件，区别于常规固定式巴拿马导缆孔，这款带伸缩调节结构的安装座，更适配甲板空间有限、系泊角度多变的作业工况，尤其是中小型作业船、内河驳船以及临时改装的工程船舶甲板区域，常规固定式导缆件无法根据缆绳牵拉角度调整伸出位置，很容易出现缆绳与甲板舷边摩擦磨损、牵拉角度偏差导致系固力损耗的问题，这款构件的设计刚好针对性解决这类现场痛点。从结构功能来看，主体采用双立板搭配顶部圆弧过渡的成型结构，中间开设的椭圆导缆孔做了全周倒圆角处理，避免钢缆或者纤维缆在牵拉过程中被锐边切割损伤，底部的平直安装边可以直接贴合甲板基面焊接或者通过螺栓紧固，不需要额外做复杂的基座适配，

　　现场安装的作业量能降低不少。伸缩结构的设计逻辑是在固定座内部设置可滑移的衬层结构，当需要调整导缆位置时，可以根据缆绳的实际牵拉方向拉出对应长度的衬段，让导缆孔的受力中心始终对齐缆绳牵拉的合力方向，减少缆绳在孔位处的弯折角度，既能够降低缆绳的磨损速率，也能减少导缆座本身承受的侧向分力，延长构件的整体使用寿命。从安装边界来看，这类构件的安装基面需要保证足够的平面度，焊接安装时要在安装边周围做连续角焊，焊脚尺寸匹配构件的板材厚度，避免系泊拉力过大时出现焊缝撕裂的问题；如果采用螺栓紧固的安装方式，需要在甲板背面加装加强垫板，分散螺栓的局部压应力，防止甲板板材在长期交变拉力作用下出现变形。外形设计上，整体采用半封闭的箱型结构，

　　双立板之间的间距刚好匹配常用船用缆绳的直径范围，顶部的圆弧过渡没有尖锐凸起，不会对甲板作业人员造成磕碰伤害，外露的金属表面做了防锈蚀处理，能够适应海洋高盐雾、高湿度的作业环境，减少日常维护的工作量。实际作业过程中，当船舶靠泊时，带缆人员将缆绳从导缆孔中穿过，调整伸缩段的伸出长度，让缆绳从舷边到导缆孔再到系缆桩的路径尽可能保持直线，避免缆绳与甲板舷墙、其他舾装件发生摩擦，尤其是在潮汐变化较大的泊位，船舶会随着水位涨落出现上下起伏，伸缩结构可以自适应一定范围内的角度变化，不需要频繁调整缆绳的系固位置，降低带缆作业的劳动强度。设计过程中，对导缆孔的受力位置做了局部加厚处理，因为缆绳牵拉时的作用力主要集中在孔位的下半周以及朝向舷侧的一侧，

　　局部加厚能够在不整体增加构件重量的前提下，提升核心受力区域的结构强度，控制整体重量的同时也能降低甲板的载荷负担，对于载重余量有限的小型船舶来说十分友好。另外，构件的底部安装边预留了足够的焊接操作空间，现场安装时不需要做额外的切割修配，安装完成后伸缩段的滑动面做了间隙配合处理，不会因为甲板的轻微变形或者锈蚀出现卡滞，即使在长期未操作的情况下，也能通过简单的敲击撬动实现伸缩调节，不会出现结构锁死无法调整的问题。这类导缆构件的适配缆绳直径覆盖了常规内河以及近海船舶的常用系泊缆规格，不需要针对不同缆径单独定制构件，减少了船舶舾装件的备件种类，日常运维时的替换成本也更低。在结构建模过程中，所有的折弯圆角、焊接坡口、安装孔位都按照实际船用舾装件的加工工艺做了还原，没有出现无法落地的理想化结构，板材的厚度选择也匹配实际系泊拉力的载荷要求，不会出现结构强度不足或者过度冗余浪费材料的问题。
