海底沉积物测量系统顶部承载框架结构

　　这套框架结构是海底沉积物原位测量系统的顶部承载核心，主要面向浅海大陆架、深海平原等不同海域的海底地质调查作业场景，承担整套测量设备的顶部载荷承载、设备安装定位、水下吊装对接的核心功能。在实际海洋科考作业中，整套测量系统需要通过科考船的甲板吊机布放至海底，作业过程中会面临海流冲击、吊装动载、海底硬质基底接触碰撞等复杂受力工况，顶部框架作为整套设备的上部受力核心，其结构可靠性直接决定整套系统的水下作业安全。

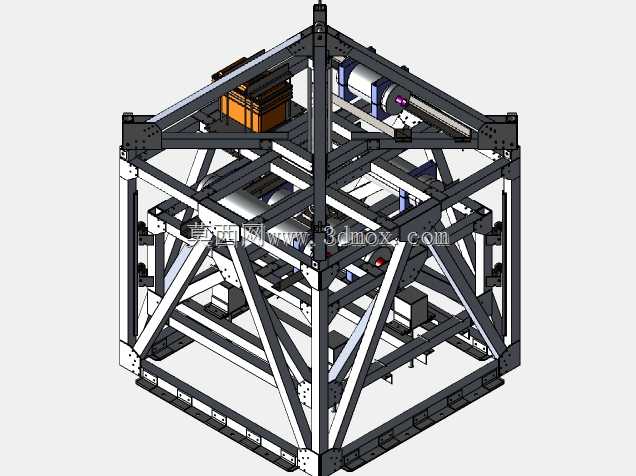

　　从结构设计思路来看，整体采用空间桁架式承载结构，主体受力杆件选用高强度耐腐蚀海洋工程用金属型材，通过标准连接件拼接形成立方体主承载框架，主框架的四个垂直棱边设置通长受力立柱，作为吊装载荷的主要传递路径，立柱之间通过多组斜向支撑杆件形成三角稳定结构，抵消海流横向冲击带来的倾覆力矩，避免框架在水下受侧向力出现形变。框架的上部预留了多组标准化安装位，可根据不同航次的测量任务需求，搭载不同功能的探测传感器、数据存储单元、水下供电模块等组件，安装位采用模块化接口设计，无需对主框架进行二次加工即可完成不同功能模块的快速换装，适配多类型海底沉积物测量任务的搭载需求。

　　在功能特性层面，框架的顶部设置有标准化吊装对接接口，接口位置经过受力校核，与整套设备的重心处于同一垂直轴线上，避免布放回收过程中出现设备倾斜，降低水下着陆时的姿态偏差。框架内部的杆件排布充分避让了测量传感器的探测路径，不会对沉积物探测信号造成遮挡，同时预留了水下线缆的走线空间，所有线缆可沿框架杆件内侧的走线槽布设，避免海流冲击导致线缆拉扯损坏。框架的下部设置有与中部测量舱段对接的连接法兰，法兰面加工有定位销孔，可实现上下舱段的快速精准对接，对接后整体框架的受力可均匀传递至下部舱体结构，避免局部应力集中。

　　关于安装边界与尺寸适配，整套顶部框架的外轮廓尺寸严格适配常规科考船的甲板吊机作业窗口以及CTD rosette等通用海洋设备的布放滑道尺寸，无需对科考船现有布放设备进行改造即可完成作业。框架的内部安装空间经过合理规划，在保证结构强度的前提下尽可能预留更多设备搭载空间，单组安装位的承载能力经过载荷校核，可满足常规水下探测模块的重量承载需求。框架的所有外露连接部位均做了防腐蚀处理，适配海水长期浸泡的作业环境，杆件之间的连接节点采用冗余设计，即使单根杆件受外力出现损伤，剩余结构仍可保证整套设备顺利回收，避免出现设备沉海的作业事故。在实际建模过程中，所有杆件的连接位置均做了倒角过渡处理，避免应力集中导致的结构疲劳损坏，同时预留了防腐阳极块的安装位置，可根据作业海域的水深、盐度等参数选配对应规格的牺牲阳极，进一步提升框架的水下使用寿命。
