旋转式油路输送压力接头结构

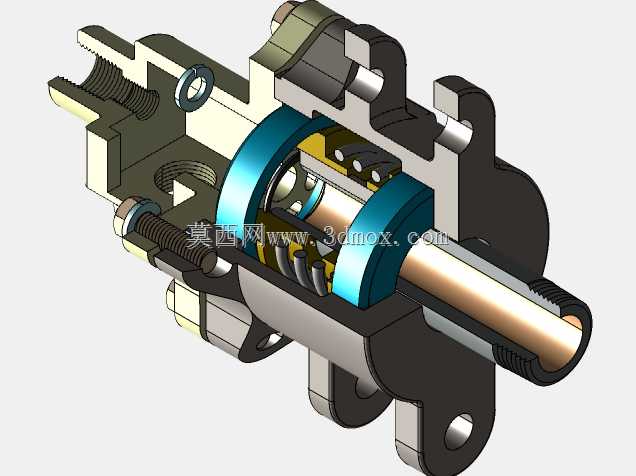

　　在石油开采、炼化装置的旋转作业工位，以及需要持续向回转部件输送压力油液的工况中，固定管路与旋转执行端的连接一直是流体输送的难点——普通硬管连接会随部件回转发生扭结、密封失效，普通软管则无法承受持续高压与高频回转的磨损，这类场景下就需要用到专用的旋转压力接头来实现动静部件间的流体导通。这款旋转压力接头的核心作用，就是在设备部件保持连续回转运动的状态下，持续稳定输送压力油液，同时保证连接位置无泄漏、压力损失控制在工况允许范围内。从结构剖视来看，这款接头采用了多道组合密封的设计思路，轴向布置的弹性补偿元件可以在密封件出现正常磨损后自动补偿压紧量，避免长期运行后因密封间隙增大出现的渗漏问题；回转配合面选择了适配油液介质的耐磨配对材质，

　　既降低回转过程中的摩擦阻力，也能减少磨屑产生对油液清洁度的影响。接头的固定端设置了带安装孔的法兰式连接耳，安装耳的孔位间距、端面贴合尺寸都匹配常规石油旋转设备的接口标准，安装时可以直接通过螺栓固定在设备的静止机架端，不需要额外加工过渡连接座；回转端设置了标准管螺纹接口，可以直接对接旋转部件上的油路通道，接口的螺纹规格、密封锥面角度都符合液压油路的通用连接规范，现场装配时不需要额外改制接头。内部的流道设计做了圆弧过渡处理，没有直角突变的结构，油液在接头内部流转时不会产生明显的紊流与局部压降，能够保证压力油的输送稳定性，同时也减少了流道内部的冲蚀磨损，延长接头的整体使用寿命。接头的径向尺寸做了紧凑化设计，

　　在保证内部通流面积满足设计流量要求的前提下，尽可能缩小了整体外径，适合安装在设备内部空间局促的回转工位，不会和周边的传动部件、防护结构发生运动干涉；轴向长度也匹配常规旋转轴端的安装空间，不需要对原有设备的轴伸长度做改动就可以直接替换同类型老旧接头。在实际工况适配性上，这款接头可以承受油路系统的常规工作压力，回转过程中密封面的比压保持在合理区间，既不会因为压力过低出现密封失效，也不会因为比压过大导致回转扭矩过高、磨损加快。接头的外壳部分做了加强筋结构设计，在安装耳与主体筒体的连接位置增加了结构厚度，能够承受设备运行过程中产生的振动与管路附加载荷，避免长期受载后出现连接位置开裂的问题。对于结构设计人员来说，

　　这款接头的结构布局可以作为旋转流体连接件的设计参考，其弹性补偿密封的布置方式、安装接口的尺寸匹配逻辑、流道的优化思路都可以迁移到其他介质的回转接头设计中；对于设备选型人员来说，这款接头的安装边界、接口形式都符合石油行业旋转设备的通用规范，可以直接适配需要连续输送压力油的回转工位，不需要做过多的定制化改动。在装配逻辑上，这款接头采用了分体式装配结构，各个密封件、弹性元件、回转衬套都可以单独拆解更换，后期维护时不需要将整个接头从设备上完全拆下，就可以更换易损密封件，降低了现场维护的工作量与停机时间。接头的外露金属表面都做了适配油液环境的防护处理，能够抵御石油介质的轻微腐蚀，也可以适应设备运行时的温度变化，不会因为温度波动出现结构变形导致的配合间隙异常。
