推土机铲斗快速连接泥浆闸门结构

　　在工程施工、矿山采掘、泥浆输送这类作业场景里，管路通断控制与工程机械属具的快速切换一直是影响作业效率的核心环节，这款适配推土机铲斗连接的泥浆闸门结构，正是针对高磨蚀、大流量泥浆工况下的管路控制与设备快速适配需求设计的。从实际作业场景来看，泥浆输送管路往往需要在不同作业段切换通断状态，同时推土机作为工程现场的核心土方设备，经常需要在推土作业与泥浆管路导流、封堵作业之间切换，传统的法兰连接闸门需要逐一拆装螺栓，切换作业模式往往要耗费半小时以上，还需要配备吊装设备辅助对位，在野外无吊装条件的作业面根本无法快速完成切换，这款结构的设计初衷就是解决这一现场痛点。

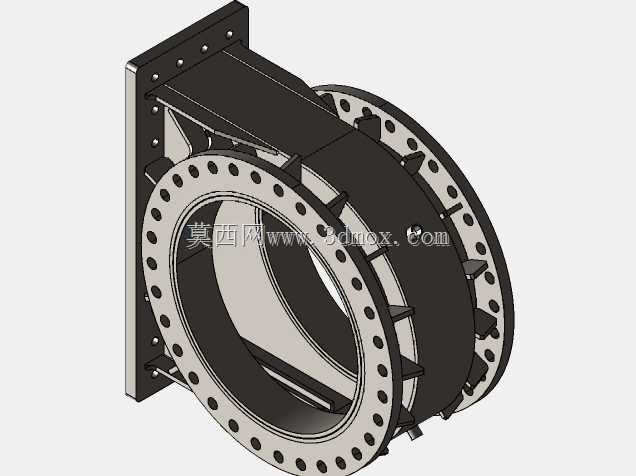

　　从功能特性上看，该结构集成了泥浆闸门的通断控制功能与Quick Fit快速安装接口，一侧采用带加强筋的方形安装法兰，直接适配推土机铲斗的预设安装位，不需要额外加工过渡连接座，安装时只需要对准定位销孔，插入快锁销即可完成固定，整个安装过程不需要吊装辅助，两名作业人员配合十分钟内即可完成安装或拆卸。另一侧采用带密集螺栓孔的圆形法兰结构，法兰端面加工有密封槽，可适配现场常用的大口径泥浆输送管路，密封件采用耐磨损的丁腈橡胶材质，可耐受含沙量超过30%的泥浆介质冲刷，不会因为长期磨蚀出现密封泄漏问题。闸门的闸板采用高铬耐磨铸铁材质，闸板与阀体之间的导向结构做了加宽处理，在泥浆介质进入导向间隙时，可通过闸板往复动作将泥沙挤出，不会出现卡滞问题，相比普通刀闸阀，该结构的闸板行程更短，开关动作更快，适合需要频繁通断的作业场景。

　　从设计思路层面拆解，整个结构做了针对性的强度冗余设计，方形安装法兰与阀体之间设置了多道三角形加强筋，筋板厚度根据推土机作业时的冲击载荷做了有限元校核，在承受侧向10吨的冲击载荷时，法兰与阀体连接位置的应力仍低于材料屈服强度的60%，不会出现焊缝开裂或者法兰变形的问题。圆形法兰侧的螺栓孔采用等间距排布，可兼容不同压力等级的管路法兰连接，不需要额外制作转接法兰，法兰背面也设置了径向加强筋，避免在管路拉紧螺栓的作用力下出现法兰翘曲导致的密封失效。阀体的流道做了全通径设计，流道内壁没有凸起结构，泥浆流经时不会出现涡流淤积，减少了介质对阀体内壁的冲刷磨损，同时也降低了管路的输送阻力，在相同泵压下可提升15%左右的泥浆输送效率。

　　关于安装边界与外形尺寸，该结构的方形安装法兰定位孔间距完全匹配主流中型推土机的铲斗快换接口尺寸，安装后整体向外延伸的长度控制在合理范围内，不会因为伸出过长导致推土机行驶时出现剐蹭，也不会影响铲斗的正常收放动作。圆形法兰的连接尺寸符合行业通用的大口径管路法兰标准，法兰端面的平面度控制在0.1mm以内，可保证密封件均匀受压，不会出现局部泄漏。整个结构的重量经过优化，在保证强度的前提下，通过筋板镂空、非受力部位减薄的设计，将整体重量控制在单人可辅助搬运的范围内，不需要额外的吊装设备即可完成现场拆装。在实际使用过程中，该结构既可以作为泥浆输送管路的控制闸门固定安装在管路上，也可以快速安装到推土机铲斗上，作为临时的泥浆导流控制装置，在抢险作业、临时管路铺设场景下，不需要额外配置专用的闸门安装支架，借助推土机的机动性即可快速完成作业点位的布置，大幅提升现场作业的响应速度。针对泥浆工况的常见故障点，该结构的闸板密封采用可更换设计，当密封件出现磨损时，不需要将整个闸门从管路或者设备上拆下，只需要拆开侧部的压盖即可更换密封件，大幅降低了现场维护的难度与时间成本。
