伊格斯钻车用锥形连接锁紧结构件

　　在矿山钻探、地质勘探、井下采掘作业场景中，钻车作为核心作业装备，其钻具连接部位的结构可靠性直接决定钻进作业的连续运转时长与施工安全系数，本次拆解呈现的锥形锁紧连接构件，正是钻车动力头与钻具组衔接位置的核心承载部件。从现场作业的实际工况出发，该部件需要同时承受钻进过程中的轴向钻进压力、钻具回转带来的周向扭矩，以及岩层不均质产生的高频冲击载荷，这就要求结构设计在刚性、抗疲劳性与装拆便捷性之间找到精准平衡。

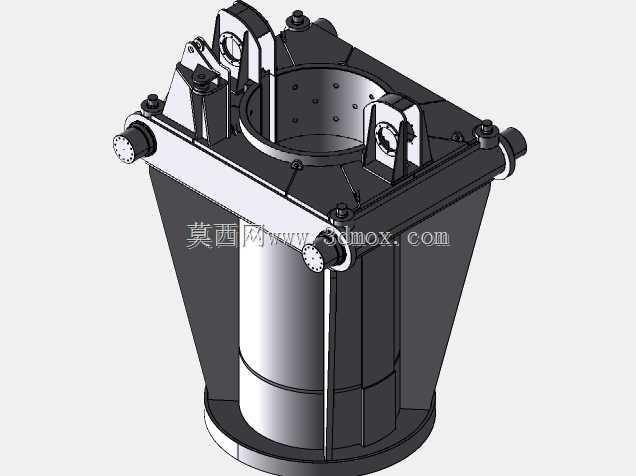

　　从结构设计逻辑来看，整体采用上宽下窄的锥形筒体作为主体承载框架，这种锥度设计并非随意选取，而是匹配钻具下放过程中的自动对中需求——当钻具上端从筒体上方置入时，锥面会引导钻具连接端自动滑入定位位置，无需人工反复调整对位，能大幅缩短井下接换钻杆的辅助作业时间。筒体上部沿周向均匀布置的四组铰接锁紧耳座，是整个结构的核心功能单元，每个耳座都配套了可绕销轴回转的锁紧压块，压块的压紧面加工有与钻具接头上卡槽匹配的咬合齿形，当锁紧机构动作时，压块回转压入卡槽，配合周向对称布置的紧固螺栓提供预紧力，可实现钻具与连接座的无间隙锁固，避免钻进过程中出现钻具窜动、脱落的风险。

　　筒体上部的法兰连接边采用加厚式设计，沿法兰周向布置的螺栓孔位经过等强度校核，每个螺栓孔周边都做了局部加厚凸台处理，避免螺栓预紧时法兰面出现应力集中导致的变形，法兰与上部动力头输出端的配合面加工有定位止口，止口的配合公差选取H7/h6的间隙配合等级，既保证安装时的顺利对位，又能控制回转过程中的径向跳动量，减少动力头输出轴承的额外载荷。筒体下部的圆柱段是与下部导向套的衔接部位，外圆柱面的加工粗糙度控制在Ra1.6以内，保证与导向铜套的配合面能形成稳定的润滑油膜，降低回转过程中的摩擦磨损，圆柱段末端的限位凸台则用于限制导向套的轴向窜动，避免导向套在长期振动工况下出现移位。

　　从安装边界尺寸来看，该构件的上部法兰最大外轮廓尺寸适配主流中型钻车动力头的输出端安装距，周向铰接耳座的外伸长度经过严格控制，保证在锁紧压块完全打开的状态下，钻具接头上提、下放的通道无任何结构干涉，整个构件的总高度匹配钻车动力头前端的安装空间，不会与周边的送进机构、夹持臂产生运动干涉。在细节设计上，每个铰接耳座的销轴孔内都设计了润滑油道，油道出口正对销轴与衬套的配合面，可通过外置的注油嘴定期加注润滑脂，减少铰接部位的磨损，延长部件的井下无故障作业时间；筒体内部的通孔直径匹配常用的地质钻杆、矿山钻杆的最大外径，通孔内壁做了倒角过渡处理，避免钻具下放时刮伤钻杆表面的螺纹或者密封面。

　　实际作业过程中，该结构的锁紧操作无需专用大型工具，作业人员只需使用常规的扭力扳手按对角顺序紧固锁紧螺栓即可完成钻具锁固，拆解时也只需松开螺栓、翻开锁紧压块即可提出钻具，相比传统的螺纹连接式钻具接头，这种结构不会因为钻进过程中的泥浆粘结、螺纹变形导致钻具无法拆卸，能大幅降低井下作业的故障处理难度。结构的所有受力部位都做了有限元应力校核，在最大额定钻进扭矩与加压力的复合载荷下，最大应力值远低于合金结构钢的屈服强度，保证长期交变载荷作用下不会出现结构开裂、变形等失效问题。
