水下工况用铠装电缆连接终端结构

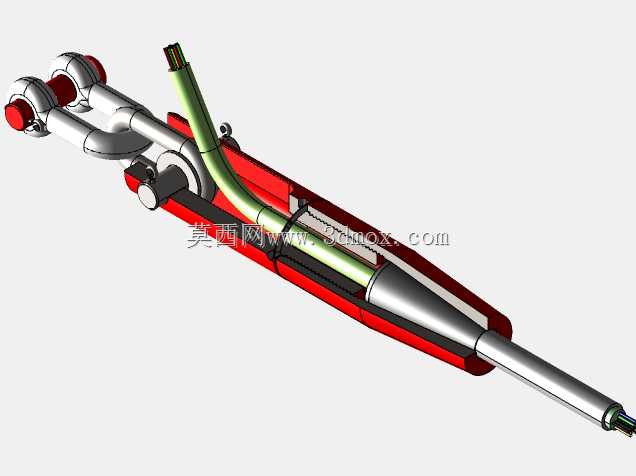

　　在海底观测网、水下生产系统、深海探测装备的布设场景中，动力与信号传输的可靠性始终是系统设计的核心卡点，铠装电缆终端作为连接水下负载与传输线缆的核心部件，直接决定了整套水下系统的运行寿命与故障概率。不同于陆上电缆终端的设计逻辑，水下应用场景首先要面对的是持续的静水压力、海水腐蚀、洋流扰动带来的持续拉扯，以及铠装层应力释放的硬性要求，这也是该终端结构在设计时优先考量的核心边界。从结构组成来看，该终端采用分腔式布局，进线端设置了双路铠装电缆固定位，适配多芯铠装线缆的并行接入需求，铠装层的夹持结构采用锥面锁紧设计，当外部洋流拉扯线缆时，锥面会随拉力增大自动收紧夹持力，避免铠装层滑移导致的内部芯线受力断裂，这一结构经过反复的拉力仿真验证，

　　可匹配不同线径的双层钢丝铠装电缆，夹持力不会因长期海水浸泡出现衰减。终端的中段为密封腔体，内部预留了芯线熔接与绝缘灌注的空间，腔体壁采用耐海水腐蚀的金属材质加工，内外壁均做了钝化处理，避免长期浸泡下的电化学腐蚀，腔体与两端结构的连接面采用径向密封加端面密封的双道密封设计，可满足数百米水深下的静密封要求，不会因压力循环出现密封失效。出线端采用渐变锥面的导流结构，一方面可以降低洋流冲击下终端整体的水阻，减少结构受到的横向冲击力，另一方面锥面结构可以引导线缆自然弯曲，避免线缆在出线位置出现过小的弯曲半径导致的芯线折断或铠装层疲劳。在安装边界上，该终端的固定基座设置了对称的安装孔位，可直接固定在水下负载的设备舱壁上，安装面同样预留了密封槽，

　　可与设备舱的密封面配合实现舱内外的隔离，终端整体的外形尺寸经过紧凑化设计，不会在水下设备上占用过多的安装空间，同时重量分布经过优化，安装后不会对设备的整体重心造成明显偏移。从功能实现的角度，该终端同时承担了铠装层固定、芯线绝缘防护、水下静密封、洋流载荷缓冲四个核心功能，不同于普通的电缆接头只做密封处理，该结构专门针对铠装电缆的受力特点设计了独立的铠装夹持路径，让线缆受到的外部拉力全部由终端的金属结构承担，内部的信号芯线与动力芯线完全不受拉力作用，从根源上避免了芯线拉断的故障风险。在实际工程应用中，这类终端通常会配合水下接线盒、水下传感器、海底采油树等设备使用，安装时需要先将铠装电缆穿过终端的进线锁紧结构，

　　剥离外护套后将铠装钢丝均匀铺在锁紧锥面上，锁紧固定螺母后再处理内部芯线，完成芯线连接后向密封腔体内灌注绝缘密封胶，待胶体固化后再完成两端端盖的紧固，整个安装流程不需要特殊的专用工具，可在作业船上完成预装后再随设备下放至水下。设计过程中还充分考虑了不同工况的适配性，进线端的锁紧结构可通过更换不同尺寸的夹紧锥套适配不同外径的铠装电缆，密封件采用标准件规格，后期维护时可快速更换，不需要整体替换终端结构，有效降低了水下设备的维护成本。针对海底复杂的地质环境，终端的外部结构没有突出的锐角结构，避免下放过程中被渔网、海底礁石勾挂，外表面的光滑处理也减少了海洋生物的附着面积，降低长期使用后生物附着带来的载荷增加与腐蚀风险。在应力分布的设计上，整个终端的受力路径经过有限元反复迭代，从线缆拉扯力到安装基座的传力路径上没有明显的应力集中点，即使在极端的洋流冲击拉力下，结构的最大应力也远低于材料的屈服强度，可满足长期水下服役的结构强度要求。
