四英寸磁性球铰接式夹持机械臂结构

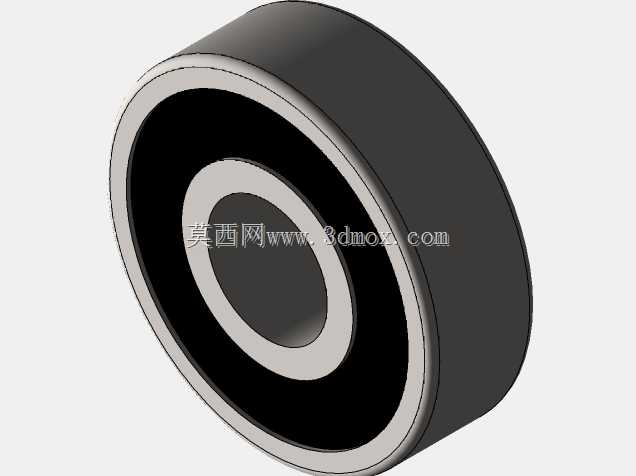

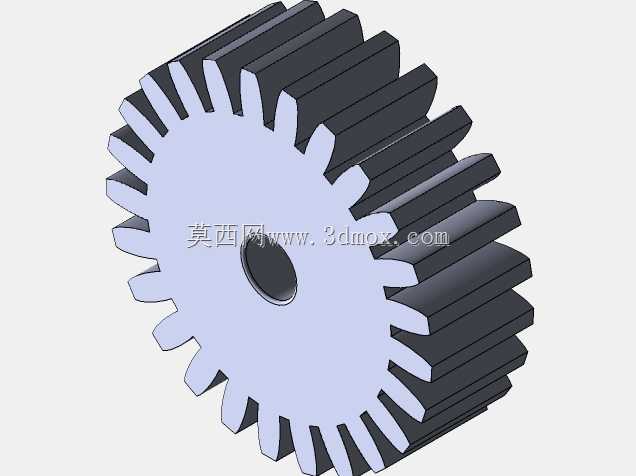

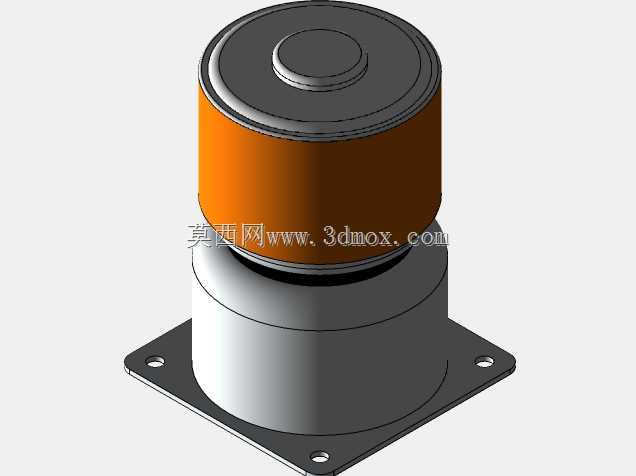

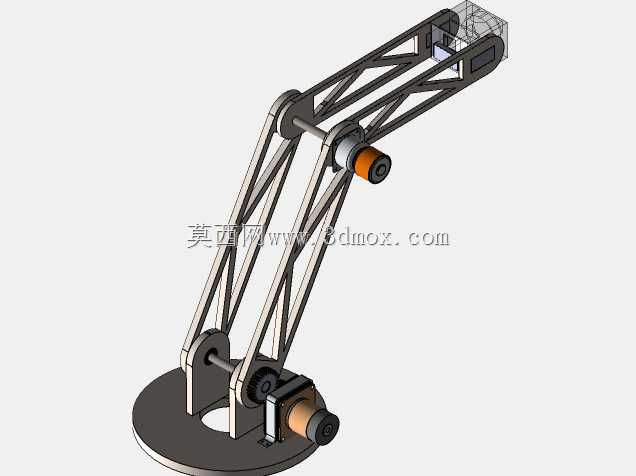

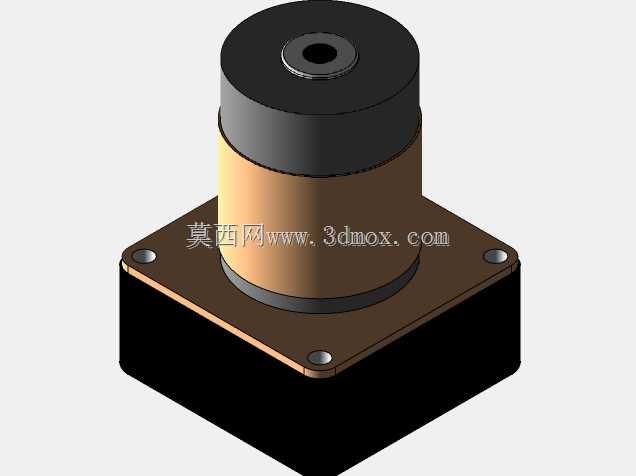

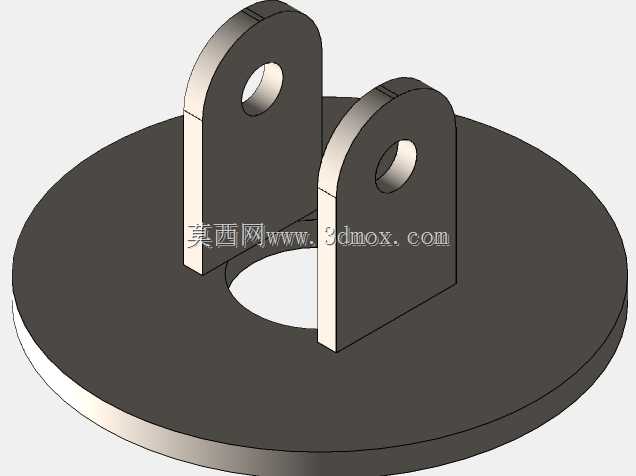

　　这套夹持结构针对直径4英寸的磁性球体工件设计，在精密装配、磁性物料分拣、球面零件检测工位中有着明确的应用场景，区别于常规平口夹持、卡爪夹持的结构，其末端适配球面工件的曲面接触特性，配合磁吸固定方式，不会在工件表面产生夹痕，也不会因为夹持力不均导致球形工件发生偏转错位。从结构布局来看，整套机构采用平行四边形连杆铰接架构，底座为圆形安装法兰，法兰上预留的安装孔可直接固定在工作台面、线性滑台或者旋转工位上，安装边界清晰，底座直径小于臂展最大伸展长度的二分之一，在满行程伸展时不会出现重心外溢导致的倾覆问题。两个驱动单元分别布置在底座回转位置与大臂铰接位置，驱动输出端通过同步带轮与铰接轴连接，省去了复杂的齿轮传动间隙，传动效率更高，

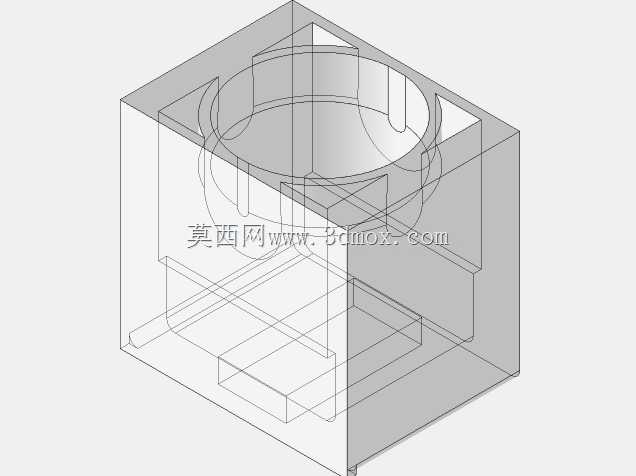

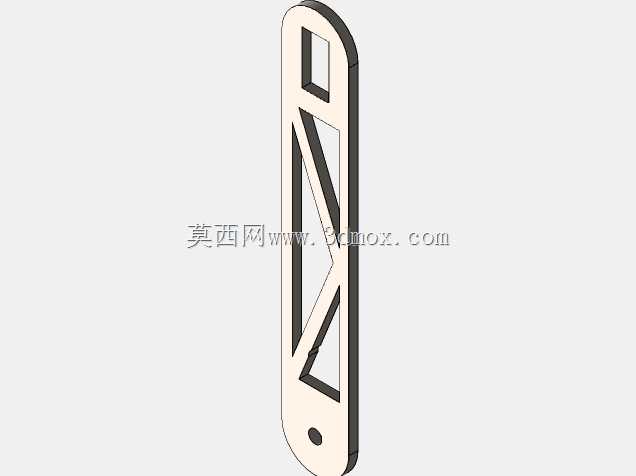

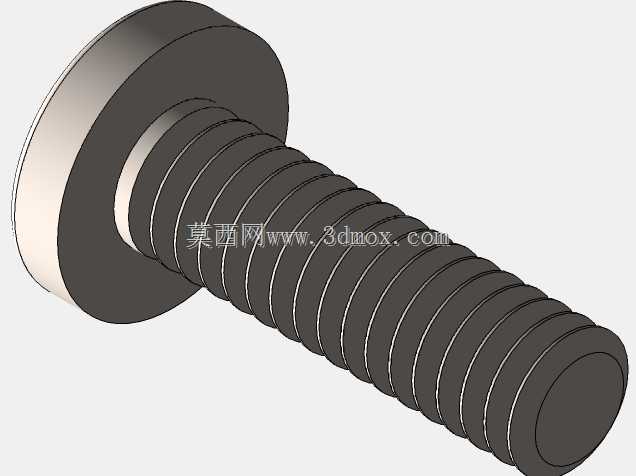

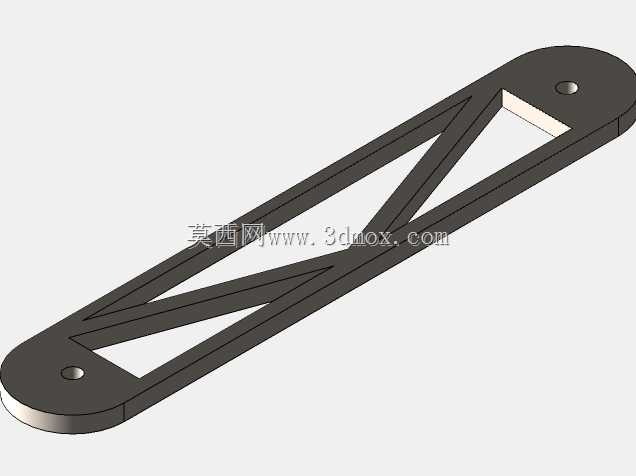

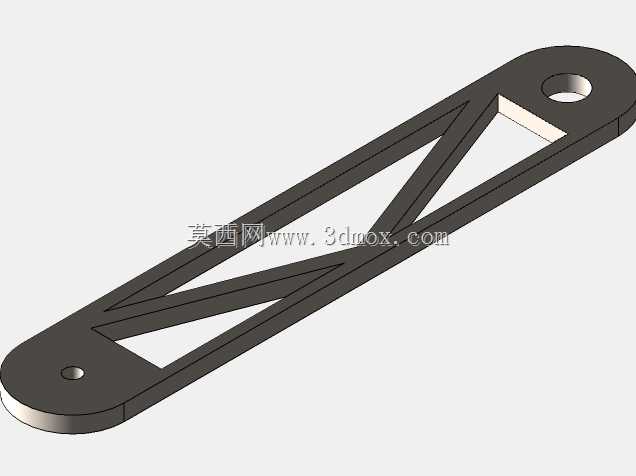

　　维护时仅需调整同步带张紧度即可消除回程误差。臂架部分采用镂空桁架式结构，在保证连杆刚性的前提下大幅降低了运动部件的自重，减少驱动端的负载惯量，臂架的每根连杆都通过铰制孔螺栓与铰接座连接，铰接位置采用自润滑衬套，长期往复摆动不会出现轴孔磨损导致的定位偏差。末端的夹持端集成了磁吸模块，针对4英寸磁性球体的曲率设计了贴合的定位弧面，磁吸模块的磁力线覆盖范围刚好匹配球体直径，不会因为磁力外溢吸附周边的细小金属碎屑，也能保证在机械臂快速启停、摆动过程中球体不会发生脱落。设计过程中优先考虑了工位的操作空间需求，大臂的摆动角度范围覆盖从水平放置到垂直向上的区间，小臂随大臂做平行四边形随动，末端夹持面始终保持初始的水平姿态，

　　不需要额外增加姿态调整的驱动轴，简化了控制逻辑，也降低了整体制造成本。在实际产线应用中，这类夹持结构可以搭配输送线使用，完成磁性球体工件从料道到检测工位、装配工位的转运，也可以固定在专用检测设备上，带动球体完成多面外观检测、尺寸检测的动作，相比真空吸盘类的夹持结构，它不受工件表面粗糙度、透气特性的影响，相比硬卡爪结构，它不会损伤球面的加工精度，尤其适合已经完成精加工的磁性球面零件的上下料操作。结构的运动包络在设计时做了充分的干涉校验，大臂、小臂在全行程摆动过程中，不会和底座、驱动单元发生碰撞，臂架的桁架间隙也预留了线缆、气路的布置空间，磁吸模块的供电线缆可以顺着臂架内侧的走线槽布置，不会在运动过程中出现线缆拉扯、磨损的问题。

　　安装时需要保证底座法兰的安装平面平面度公差在0.1mm以内，避免长期偏载导致铰接轴出现不均匀磨损，铰接位置的润滑周期可以根据工位的运动频次设定，常规三班制运行工况下每六个月补充一次润滑脂即可，不需要频繁拆解维护。末端磁吸模块的固定位置设计了微调结构，可以根据实际工件的尺寸公差小幅调整磁吸面的伸出量，保证球面和定位弧面完全贴合，避免点接触导致的工件固定不稳。整套结构没有采用复杂的定制化零部件，大部分连杆、铰接座都可以采用常规铝合金板材加工而成，驱动单元选用标准的带减速箱的动力组件，配件采购成本低，加工难度小，适合中小批量的工位改造项目直接参考使用，也可以根据实际的工位负载需求，等比例缩放臂架尺寸、更换对应功率的驱动单元，适配不同直径规格的磁性球体夹持需求。
