带螺旋内槽水下航行器结构设计

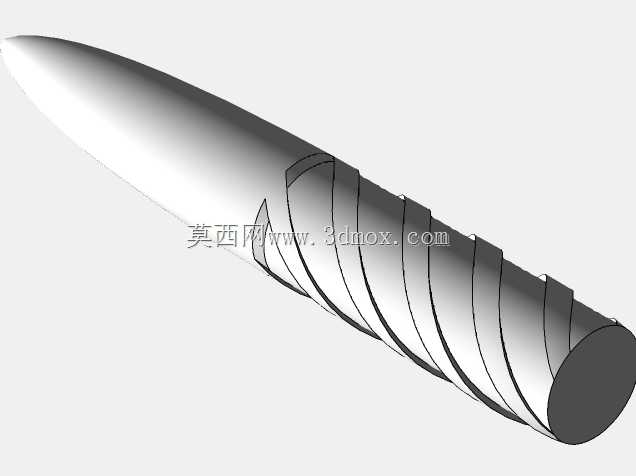

　　在水下测试装备研发领域，小型水下航行体的结构设计往往需要兼顾推进效率、流体阻力与功能实现的多重需求，这款带内槽的水下航行体结构，最初的设计定位是作为水下机器人测试用的小型验证平台，同时可拓展为水下作业的功能载体。从结构特征来看，航行体主体采用回转体构型，头部为符合流体力学特性的椭球形整流罩，能够大幅降低高速航行时的迎流阻力，避免头部产生过大的压差阻力影响航行稳定性。主体圆柱段表面开设的连续螺旋内槽，并非简单的减重结构，其核心作用是在高压推力工况下，引导航行体周边的水流形成稳定的轴向旋转流场，当推力处于60psi到80psi区间时，螺旋槽的导流作用可以让航行体在水中保持轴向自旋状态，这种自旋一方面能够抵消航行过程中产生的偏航力矩，提升直航精度，另一方面可以让航行体表面的流场更均匀，减少边界层分离带来的阻力激增问题。

　　从实际应用场景出发，这类小型航行体既可以作为水下机器人的测试载荷，验证不同推力参数下的航行控制逻辑，也可以通过结构优化实现对水下目标的作业功能，当航行体在吃水线以下位置接触目标船体结构时，持续的轴向旋转配合自身动能，能够对船体壳体结构形成有效的破坏作用，这一功能特性的实现完全依托于螺旋槽带来的稳定自旋能力，若没有该结构，航行体在接触目标时很容易因侧向力出现偏斜，无法将动能集中作用在目标接触点上。

　　在设计思路层面，这款结构的建模过程首先需要确定回转体的主体母线，头部椭球段的长径比经过反复调整，最终选定的比例能够在头部阻力和内部容积之间取得最优平衡，既保证头部有足够的空间安装引导部件，也不会因头部过于钝圆导致阻力超标。圆柱段的螺旋槽采用等导程设计，槽道的深度从头部向尾部逐渐过渡，靠近头部的槽深较浅，避免破坏头部整流段的流场完整性，靠近尾部的槽深适当增加，能够更好地配合尾部推进单元的出流，提升自旋的稳定性。槽道的数量和宽度经过流体仿真验证，最终选定的多槽构型能够在不显著降低主体结构强度的前提下，最大化导流效果，同时槽道边缘全部做圆角过渡处理，避免航行过程中出现空化现象，空化不仅会产生额外的噪声，还会对槽道表面造成气蚀损伤，缩短结构的使用寿命。

　　从安装边界和尺寸适配角度来看，航行体的尾部采用平端面设计，预留了标准的推进单元安装接口，能够适配常规的小型水下推进器，接口的同轴度公差控制在较高精度等级，保证推进器的推力轴线与航行体的中心轴线重合，避免出现额外的偏心力矩。主体圆柱段的外径尺寸统一，能够适配标准的水下发射管内径，不需要额外加装适配环即可完成装填，螺旋槽的最大外轮廓没有超出主体圆柱的外径范围，因此装填过程中不会出现槽道卡滞的问题。航行体的内部为中空腔体，壁厚经过强度校核，能够承受百米级水深的静水压力，同时腔体内部预留了传感器、控制模块的安装空间，隔板上开设的走线孔能够满足内部线路的布设需求，不需要额外在壳体上开孔，保证了整体的水密性能。

　　在结构细节处理上，螺旋槽与主体圆柱的衔接处全部采用光滑过渡，没有尖锐的棱角，一方面是为了降低流体阻力，另一方面也是为了避免应力集中，在高速航行或者撞击目标时，应力集中位置很容易出现结构开裂的问题。尾部端面的安装孔采用均匀分布的设计，螺栓锁紧后能够保证推进器与主体连接的可靠性，即使在自旋状态下也不会出现连接松动的情况。头部整流罩与主体圆柱段采用螺纹连接加密封圈的结构形式，既方便拆卸维护内部组件，也能够保证连接位置的水密性，不会出现渗水问题。

　　这类结构的设计难点在于平衡流体性能和结构强度，螺旋槽的开设必然会降低主体圆柱段的结构刚度，因此在建模过程中需要对槽道之间的筋条宽度进行反复优化，筋条过窄会导致结构强度不足，在高压推力或者撞击目标时容易出现变形，筋条过宽则会降低槽道的导流效果，无法形成稳定的自旋流场。最终的结构方案通过有限元强度校核和流体仿真验证，既满足了60-80psi推力下的结构强度要求，也能够在该推力区间内维持稳定的轴向旋转，直航精度能够满足测试和作业的需求。对于水下装备研发的从业者来说，这类带螺旋槽的回转体结构设计思路，也可以拓展应用到其他水下航行体的设计中，通过调整螺旋槽的导程、槽深、槽数等参数，适配不同的推力工况和航行需求，为小型水下装备的结构优化提供可参考的构型方向。
