密封筒式摄像机防护安装结构设计

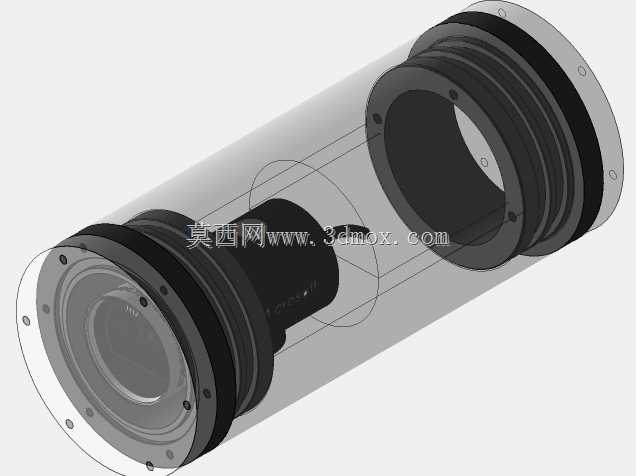

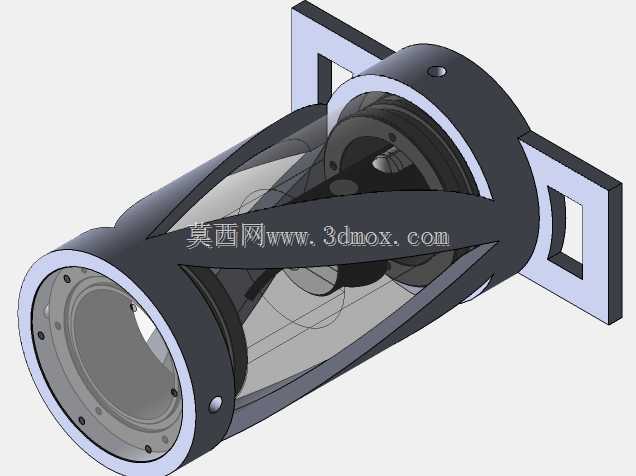

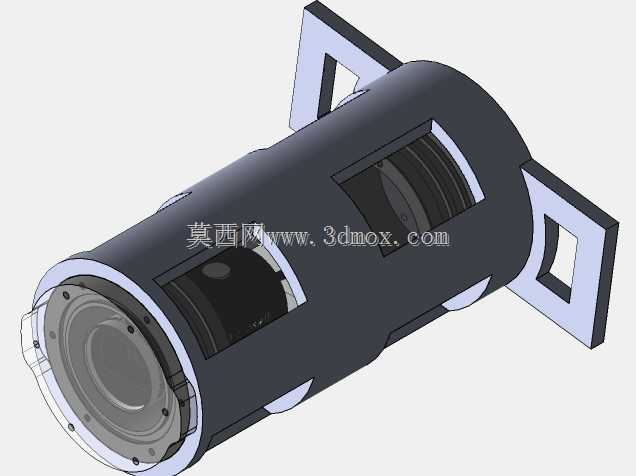

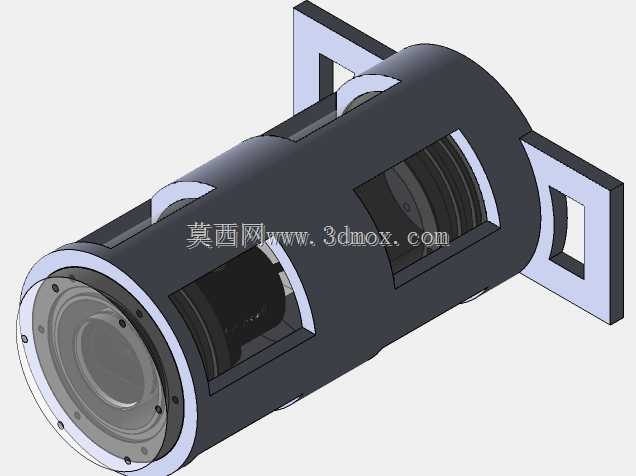

　　这套筒式摄像机安装结构，最初是针对水下探测、密闭管道内窥、高粉尘工业车间视觉采集这类恶劣工况做的适配设计，核心要解决的是光学成像组件在复杂环境下的防护与定位精度问题，避免外界水汽、粉尘、杂散介质侵入镜头与成像模组，同时保证光轴的同轴度偏差控制在成像允许的阈值范围内。从结构布局来看，整体采用同轴圆筒式的壳体设计，两端通过带密封槽的法兰端盖实现腔体封闭，端盖与筒体的配合面预留了O型圈安装位，装配时通过周向均布的内六角螺钉施加均匀压紧力，让密封件产生恒定的压缩变形量，既可以满足IP67级以上的静态密封要求，也能承受一定范围内的压力波动，适配浅水环境下的作业需求。筒体内部的摄像机模组采用阶梯式定位座固定，定位座与筒体内壁采用小间隙配合，

　　装配时通过定位销预先校准光轴与筒体轴线的重合度，再通过侧向紧定螺钉完成锁固，避免设备在运输、作业过程中受振动冲击出现光轴偏移，导致成像画面虚焦、视场偏移的问题。前端的镜头端盖做了阶梯式沉台设计，最外侧预留了光学玻璃视窗的安装位，视窗与端盖之间采用密封胶圈加端面压圈的固定方式，既保证玻璃的受力均匀不会因为装配应力出现开裂，也能避免外界介质从视窗配合缝隙侵入腔体内部；端盖内侧做了内螺纹结构，可以根据不同焦距的镜头选配适配的接圈，调整镜头前端与视窗玻璃的间距，避免玻璃表面的反光进入成像光路，同时也能兼容不同视场角的镜头选型，不会出现视场边缘被结构件遮挡的暗角问题。后端的端盖除了密封功能之外，还预留了线缆过孔，

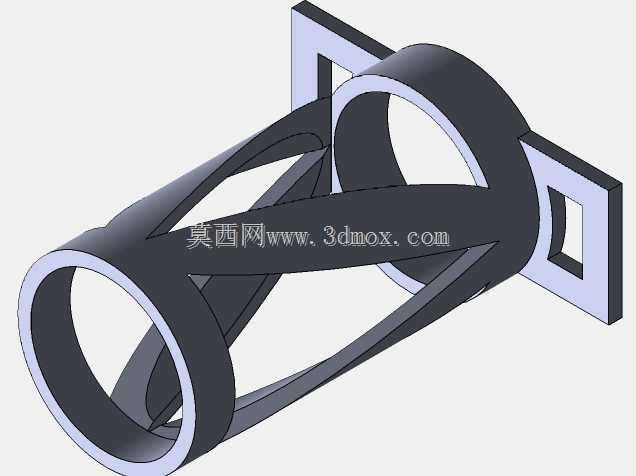

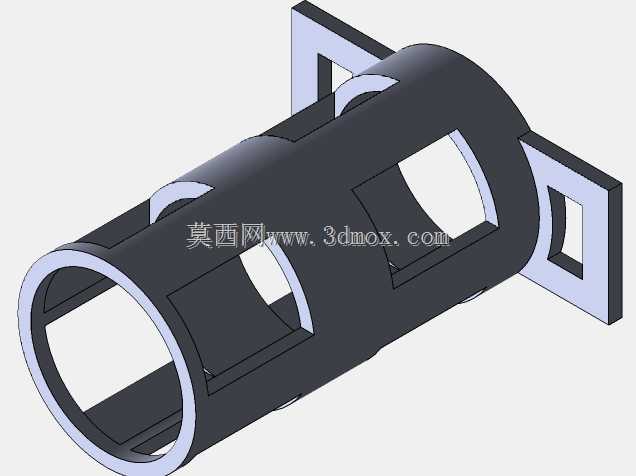

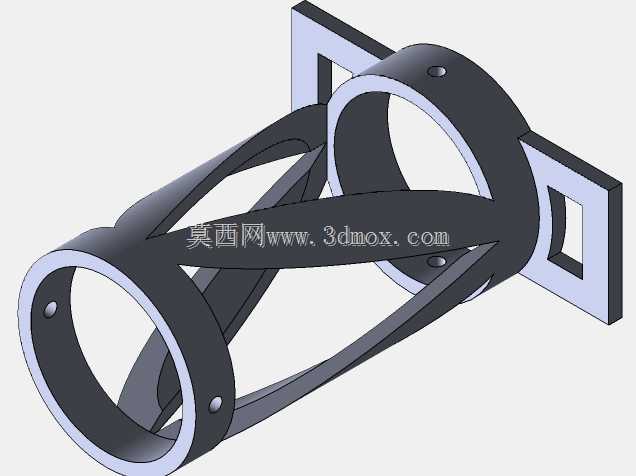

　　过孔位置采用橡胶密封塞做径向密封，既可以固定通讯与供电线缆，避免线缆受拉拽时内部接线松脱，也能保证腔体的密封完整性。在安装边界设计上，筒体的外径做了统一的公差控制，外侧预留了环形安装槽，可以配合卡箍式安装支架快速固定在设备机架、管道壁或者探测杆端部，不需要额外做定制化的转接结构；两端法兰的安装孔采用周向均布设计，孔位公差按照IT7级精度控制，既可以直接对接外部的配套设备接口，也可以通过转接板适配不同的安装间距要求。设计过程中特意做了壁厚的差异化处理，筒体中段的壁厚在保证结构强度的前提下做了减薄处理，控制整体的重量，方便手持或者搭载在小型移动设备上使用；两端法兰位置因为要承受螺钉的压紧力与安装载荷，适当增加了壁厚，

　　避免长期受力出现蠕变变形导致密封失效。内部的摄像机模组安装座特意做了镂空减重设计，同时预留了散热间隙，让成像模组工作时产生的热量可以通过筒体内壁传导到外部环境，避免密闭腔体内温度过高影响电子元件的使用寿命。考虑到实际维护的需求，整个结构的拆装不需要专用工具，只需要拧下两端的端盖螺钉就可以取出内部的摄像机模组，方便更换镜头、清理视窗玻璃内侧的灰尘或者检修电路组件；所有的密封件都采用标准规格的O型圈，后期维护更换不需要定制配件，降低现场运维的成本。在实际工况适配中，这套结构既可以搭载在水下机器人上做水下视觉探测，也可以安装在高粉尘的生产线上做产品外观检测，还能伸入密闭的工业管道内部做内壁缺陷排查，通过更换不同材质的筒体与密封件，还能适配弱腐蚀环境下的作业需求，结构的通用性较强，不需要针对每个场景做大幅的结构改动，只需要调整局部的安装接口与镜头适配接圈就可以满足不同的使用要求。
