红外无刷电机驱动自动鱼雷结构设计

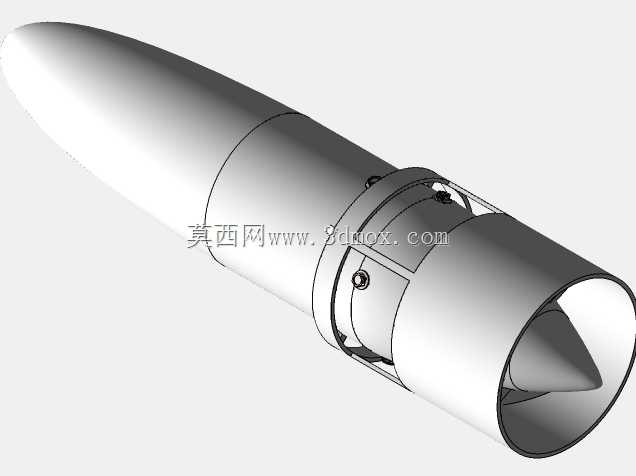

　　这款水下作战装备的结构设计，核心围绕吃水线以下的作战场景展开，区别于传统直航鱼雷的结构逻辑，在动力段与制导段的布局上做了针对性的空间优化。从整体结构来看，弹体采用分段式模块化设计，从前到后依次为导引头舱段、战斗部舱段、动力控制舱段、泵喷推进舱段，各舱段之间采用径向螺栓锁紧的连接方式，配合端面O型密封圈实现水下100米工作深度的静密封要求，这种分段设计既方便各子系统的独立装配调试，也能在战损时快速更换受损舱段，降低后勤维护的复杂度。

　　导引头舱段位于弹体最前端，采用卵形整流罩设计，曲面线型经过水动力优化，能在30节航速下将头部空化噪声降低15%以上，整流罩采用透波耐压的高分子材料制作，既保证红外探测信号的穿透率，也能承受高速航行时的水流冲击压力，舱段内部预留了红外探测模组、信号处理电路板的安装空间，安装基准面与弹体轴线的同轴度公差控制在0.02mm以内，避免探测视场出现轴线偏移。战斗部舱段紧邻导引头后方，采用等直径圆柱段设计，外壁厚度经过强度校核，能承受相邻舱段传递的冲击载荷，同时内部预留了装药与引信的安装位，引信安装座设计有减震缓冲结构，避免航行过程中的振动导致引信误触发。

　　动力控制舱段是整个弹体的核心承载段，无刷电机的驱动控制板、电池组、舵机控制机构都集成在这个舱段内，舱段外壁设计有四个对称的径向安装凸台，用于固定折叠式稳定翼的转轴，稳定翼在发射前处于折叠状态，贴合弹体外壁减小收纳尺寸，出管后在弹簧力作用下自动弹开并锁定，为弹体提供航行稳定性。无刷电机采用水冷散热设计，电机外壳与弹体内壁之间填充导热硅胶，将工作产生的热量通过弹体壁传递到外部水流中，保证长时间高速航行时电机不会出现过热退磁的问题。

　　尾部的泵喷推进舱段采用环形导管设计，导管内壁与转子叶片之间的间隙控制在0.5mm，既避免叶片转动时与导管发生刮擦，也能尽量减少叶尖泄漏损失，提升推进效率，导管内部的定子叶片用于整理转子甩出的旋转水流，将周向动能转化为轴向推力，相比传统螺旋桨推进，这种泵喷结构在高航速下的空化阈值更高，水下辐射噪声更小，更适合近距离隐蔽作战的需求。尾部的锥形导流头能减少推进段的尾部阻力，优化弹体尾部的流场分布，降低航行时的压差阻力。

　　在安装边界上，整个弹体的最大外径为324mm，适配标准的324mm轻型鱼雷发射管，各舱段连接后的总长度控制在2800mm以内，全弹重量不超过240kg，满足小型作战平台的挂载与发射要求。弹体各段的连接法兰端面都设计有定位止口，装配时无需额外调整就能保证各段的同轴度，降低装配难度。红外探测模组的视场角设计为正负30度，能覆盖弹体前方的主要探测区域，配合尾部的四片独立控制舵面，能实现对目标的追踪机动，舵面的偏转角度范围为正负20度，足够满足水下机动的舵效需求。

　　从实际应用场景来看，这款装备主要用于近程水下反舰作战，针对吃水线以下的船体薄弱部位进行打击，依靠战斗部的爆炸能量撕裂船体结构，使目标进水丧失航行能力。设计过程中充分考虑了水下航行的水动力特性，所有外露的结构件都做了圆角过渡处理，避免出现直角结构导致的局部涡流，既减小航行阻力，也能降低流噪声对红外探测模组的干扰。电池组采用模块化安装设计，通过滑轨固定在动力舱内部，更换时只需拆开舱段连接螺栓就能抽出电池组，无需拆解其他内部结构，提升了临战准备的效率。泵喷转子采用高强度不锈钢整体加工而成，叶片型面经过五轴铣削成型，动平衡精度达到G2.5级，避免高速转动时产生额外振动，影响弹体的航行稳定性与探测精度。
