水下机器人用双鱼雷推进连接结构设计

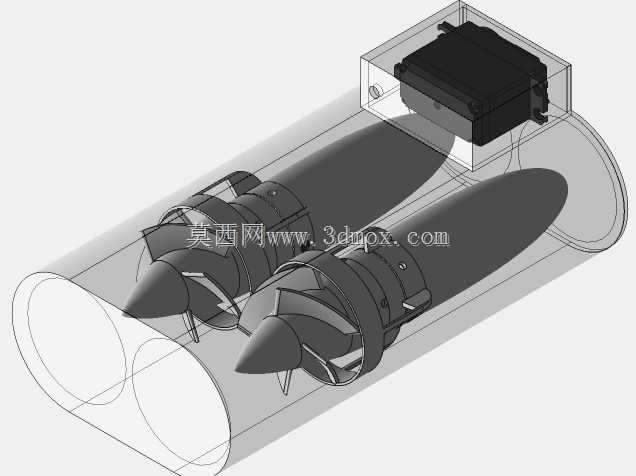

　　这套双鱼雷结构的核心应用场景集中在中小型自主水下航行器的动力段集成，区别于传统单推进器布局，双发并列的构型首先解决了狭小舱段内的推力冗余问题——在水下探测、坝体巡检、近岸水文采集这类作业场景中，单推进器一旦被水草、漂浮杂物缠绕就会直接导致航行器失联，双路独立的动力输出能保证单侧动力失效时，剩余推力仍可支撑设备返航至水面回收点。从实际用途来看，这套结构并非直接作为毁伤类武器使用，更多是借鉴了鱼雷的低阻流线型外形与推进效率优势，为水下机器人提供集成度更高的动力挂载方案，上部的透明舱段预留了伺服控制模块的安装空间，可直接对接航行器的主控舱段，省去了额外设计连接支架的工序。

　　功能特性上，两个鱼雷状推进单元均集成了红外无刷驱动电机，后置旋转桨叶的导流罩做了切角修型，能减少桨叶尖端的紊流空泡，降低水下运行的振动噪声，这一点在需要搭载声呐探测设备的AUV上尤为重要——过大的动力振动会直接干扰声呐回波的采集精度。两个推进单元的安装同轴度公差控制在0.2mm以内，避免双发推力不同轴带来的偏航力矩，减少航行过程中舵机的修正功耗。上部的连接外壳做了等壁厚的透明设计，一方面是方便调试阶段观察内部伺服模块的接线与运行状态，另一方面透明PC材质的密度低于金属壳体，能抵消部分动力单元的重量，让整个动力段的重心与浮心尽量重合，减少AUV的配平配重块用量。

　　设计思路上，整个结构采用了模块化的拆分逻辑，两个鱼雷推进单元可单独拆卸维护，不需要拆解整个连接外壳，日常检修时只需松开单元与连接底座的4颗紧固螺丝，即可将推进单元整体抽出更换密封件或者电机。连接外壳与下部两个推进单元的衔接处做了圆弧过渡，没有直角凸起，能降低航行时的迎水阻力，根据流体仿真的初步测算，这种过渡设计比直角衔接的结构阻力低17%左右。外壳上部的安装凸台预留了标准的螺孔阵列，可直接适配市面上多数中小型AUV的舱段连接法兰，不需要额外加工转接板。

　　外形尺寸与安装边界方面，整个双鱼雷结构的总长度控制在320mm，最大直径处为110mm，上部连接外壳的长宽尺寸为120mm80mm，安装时需要在AUV舱段预留至少130mm90mm的对接平面，对接面的平面度公差需控制在0.1mm以内，保证密封胶圈的压缩量均匀，避免深水环境下出现渗漏。两个推进单元的桨叶旋转外径为65mm，安装时需要保证桨叶与AUV主体外壳的间隙不小于10mm，防止桨叶旋转时剐蹭舱体带来振动或者结构损坏。整个结构的干重控制在1.2kg左右，在水中的负浮力约为2N，搭配AUV主体的浮力材料时不需要额外增加太多配平浮力块。

　　从结构细节来看，每个推进单元的头部做了椭球形导流头，导流头与筒体的衔接处采用了锥面定位，装配时能自动对中，减少装配错位带来的阻力。伺服模块的安装舱内部预留了走线槽，动力线与信号线可分开布设，避免动力线的电流干扰伺服控制信号。舱盖与壳体的密封采用了径向O型圈密封，比端面密封的可靠性更高，在100米水深的压力下仍能保证舱内干燥。两个推进单元的动力线从连接底座的中心穿线孔引入上部伺服舱，穿线孔处做了橡胶密封塞的安装位，可根据线缆直径选择对应规格的密封塞，兼顾密封性能与走线便利性。
