带孔槽配重结构水下航行器鱼雷设计

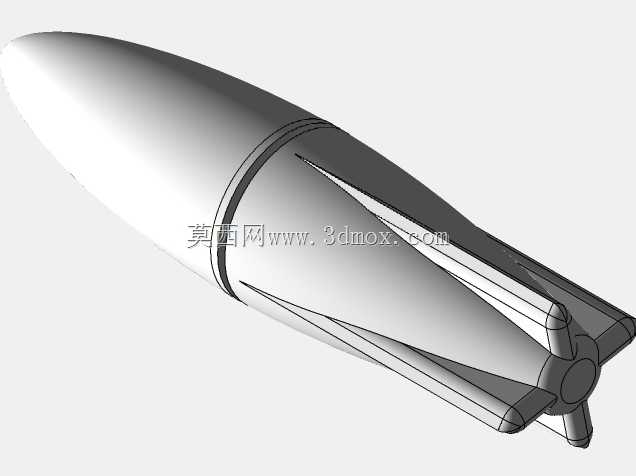

　　这款水下航行类装置的三维结构设计，核心围绕水下航行的流体适配性与配重需求展开，首先从外形轮廓来看，头部采用大曲率光滑椭球形整流结构，能够有效降低水下高速航行时的迎面流体阻力，减少航行过程中产生的紊流与空泡效应，避免空泡对壳体表面的剥蚀损伤，同时降低航行过程中的流体噪声，提升隐蔽性。主体舱段采用等直径圆柱段衔接，该段为主要的功能舱预留安装空间，可根据实际使用需求搭载动力模块、导航模块、战斗部等不同功能组件，圆柱段与头部整流段之间采用阶梯式环形凸台结构做衔接过渡，既能够保证壳体拼接时的同轴度定位，也可作为密封圈的安装槽位，提升舱段连接位置的水密性能，避免水下高压环境下出现渗水问题。尾部采用十字形稳定翼布局，

　　四片尾翼沿壳体轴线呈90度均匀分布，翼面采用对称翼型设计，能够在航行过程中提供稳定的航向阻尼，避免航行过程中出现偏航、滚转等姿态失稳问题，尾翼根部与主体壳体采用一体化过渡衔接，减少连接位置的应力集中，同时尾翼末端做圆角钝化处理，避免装配、转运过程中出现锐边磕碰损伤。尾部中心位置预留动力推进单元的安装接口，可适配螺旋桨推进或者泵喷推进模块，接口位置设置同轴定位止口，保证推进单元与主体壳体的同轴度，降低推进过程中的振动传递。设计中特意在壳体对应位置设置了内凹槽与配重孔结构，这类结构的核心作用是调整整体装置的重心与浮心匹配度，通过在孔位内加装不同密度的配重块，可精准调整装置的整体重量与重心位置，保证装置在水中处于合适的吃水状态，

　　同时让重心位于浮心下方的合理区间，提升航行过程中的姿态稳定性，避免出现头重脚轻或者侧向倾斜的问题；凹槽结构除了辅助配重调整之外，还可作为线缆、外接传感器的走线容纳槽位，避免外置线缆突出壳体表面破坏流体外形，增加航行阻力。从安装边界来看，整体结构的最大外径为圆柱段直径，所有尾翼的外边缘均不超过头部整流段的最大投影轮廓，能够适配标准的水下发射管内径要求，装填时可顺利沿发射管内壁滑入，不会出现翼面卡滞的问题；各舱段之间的连接位置均设置了统一的定位基准，加工时可一次装夹完成同轴面的加工，保证整体的形位公差满足装配要求。在实际应用场景中，这类结构可作为水下靶标、水下探测载体或者军用鱼雷的结构原型，根据不同的使用场景调整舱段内部的搭载模块，

　　配重结构的设计让其可适配不同水域的密度环境，无论是淡水环境还是海水环境，都可通过调整配重块的重量实现重力与浮力的精准匹配，保证航行深度的稳定。设计过程中充分考虑了壳体的受力特性，水下航行时壳体承受均匀的外水压力，圆柱段采用等壁厚设计，可在保证结构强度的前提下尽可能降低壳体自重，提升有效载荷占比；头部整流段的壁厚从前端到与圆柱段衔接位置逐渐过渡加厚，匹配不同位置的受力差异，避免头部撞击或者高压下出现变形。尾翼的厚度从根部到尖端逐渐减薄，既保证根部的连接强度，也能降低翼面的流体阻力，同时减少材料用量。所有的转角位置均采用圆角过渡，避免应力集中导致的结构疲劳损伤，提升装置的使用寿命与可靠性。
