桌装式管道夹持固定装置结构设计

　　在小型管路装配、实验室气液管路布设、桌面级流体测试工位的日常作业中，经常会遇到圆管类工件需要临时或长期固定在工作台边缘的需求，这类场景下传统的台虎钳夹持容易夹伤薄壁管材表面，C型夹搭配垫块的固定方式又存在装拆效率低、对不同管径适配性差的问题，这款桌面夹持式管道固定装置正是针对这类细分工况开发的实用工装结构。从实际使用逻辑来看，该装置的核心功能是实现圆管构件与工作台类平面构件的快速刚性连接，既可以在管路装配作业中固定待加工管段，避免管段在套丝、插接、粘接过程中发生转动或轴向窜动，也可以在小型流体试验台搭建中作为管路的支撑固定点，减少管路振动对测试精度的影响，甚至在民用DIY作业场景下，也能用来固定小型台钻、打磨设备的外接冷却水管，灵活调整管路伸出长度与朝向。

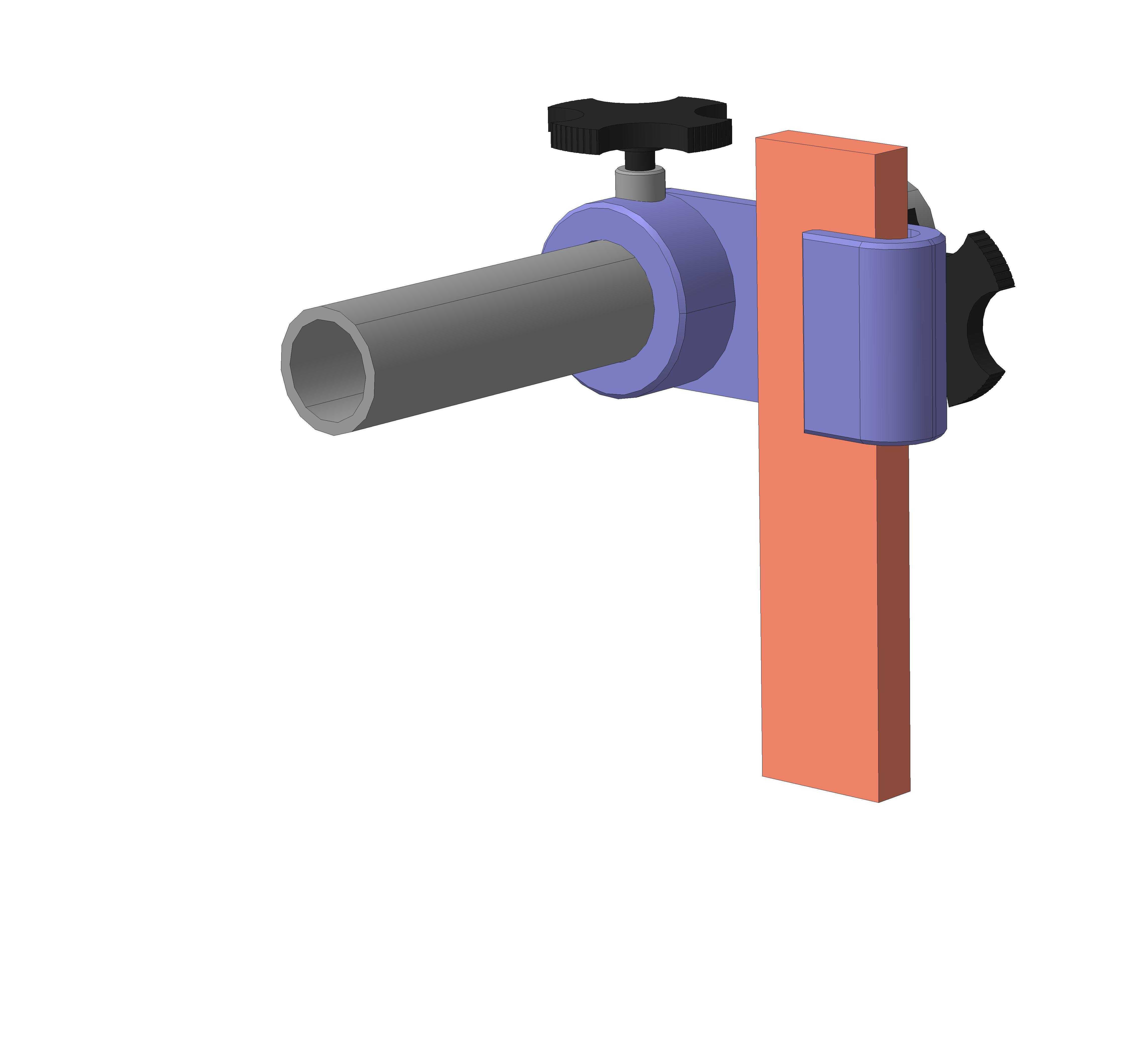

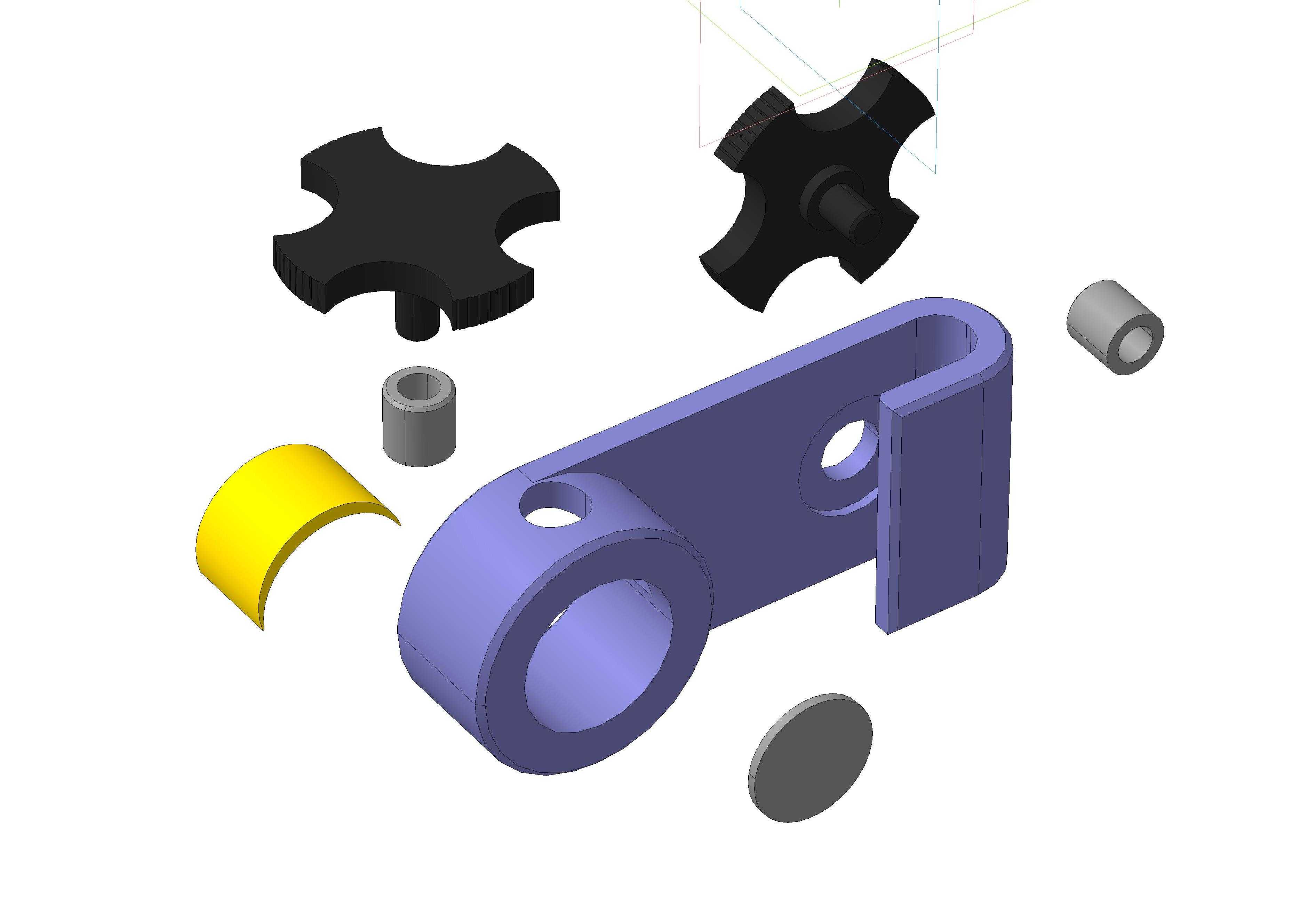

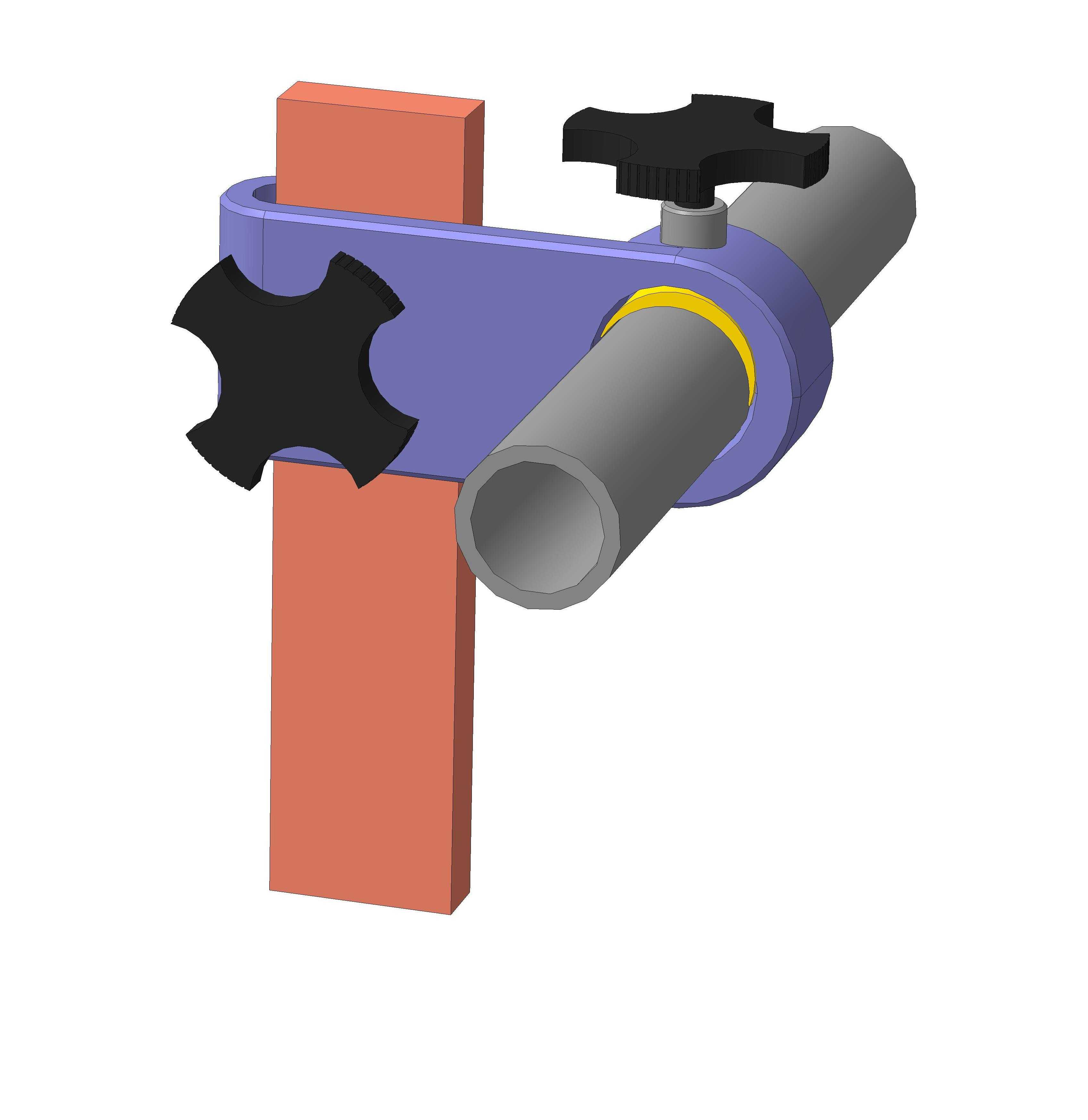

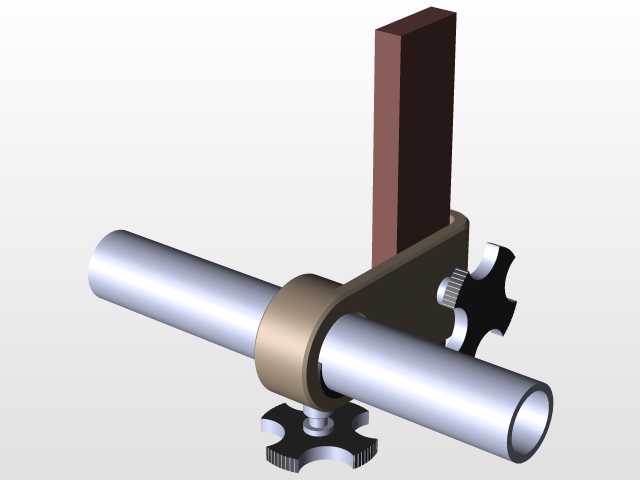

　　从结构设计思路上拆解，整套装置分为三个核心功能单元：与工作台边缘连接的基座夹持单元、穿装固定管道的管套夹持单元、以及提供夹紧力的旋钮锁紧单元。基座夹持单元采用C型开口结构，开口的垂直高度预留了足够的安装边界，能够适配常规厚度的实木工作台、钢质钳工台、密度板实验台的边缘，不需要额外打孔破坏工作台表面，安装时只需要将C型开口卡在台边，旋转侧面的星形旋钮，就能带动前端的压块抵紧工作台下表面，配合C型开口的上接触面实现整个装置与台面的刚性固定，星形旋钮的尺寸设计考虑了徒手操作的力矩需求，不需要借助扳手等额外工具就能完成锁紧，压块与台面接触的端面做了平面处理，增大接触面积的同时避免压伤工作台漆面。管套夹持单元是与管道直接接触的部分，主体为带轴向开口的圆筒结构，圆筒内径匹配常用的小口径流体输送圆管外径，轴向开口的存在让圆筒具备一定的弹性变形余量，当顶部的锁紧旋钮向下旋紧时，会带动开口两侧的结构向内收拢，从而抱紧穿装在圆筒内部的管道，这种抱紧方式的接触面积远大于点接触式的顶丝固定，对薄壁PVC管、铝管、不锈钢管都能提供足够的夹持力，同时不会在管材表面留下明显的压痕，圆筒的轴向长度经过合理设计，既保证了足够的夹持接触长度避免管道打滑，又不会过度占用管道的有效使用长度。

　　在安装边界与尺寸适配方面，整套装置的横向突出尺寸控制在合理范围内，安装在工作台边缘后不会过度占用台面上的操作空间，管套的中心高度距离工作台安装面预留了足够的间隙，能够保证穿装的管道与台面之间留有操作空间，方便在管道下方放置接液容器或者安装管路接头。针对不同的使用需求，管套的开口收拢行程覆盖了常规小口径管路的外径公差范围，即使管道外径存在小幅的制造偏差，也能通过调整旋钮的锁紧程度实现可靠抱紧，不需要额外更换夹套。装置的整体外形没有多余的突出棱角，所有操作旋钮的边缘都做了圆弧过渡，避免作业过程中剐蹭操作人员的衣物或者皮肤，各个活动部件之间的配合间隙经过优化，既保证活动顺畅不存在卡滞，又不会因为间隙过大导致夹持后出现晃动偏移。

　　从实际工况的适配性来看，这套夹持装置的受力路径设计十分清晰：管道受到的扭转力、轴向拉力会通过抱紧的圆筒结构传递到装置基座，再通过基座与工作台的夹持结构传递到工作台本体，整个受力路径上没有薄弱的悬臂结构，长期使用也不会出现结构变形导致的夹持失效。与传统的管路固定支架相比，这种可快速装拆的桌装式结构不需要在工作台或者墙面上打孔固定，能够根据作业需求随时调整安装位置，甚至可以在不同的工作台之间转移使用，灵活度远高于固定式的管路支架。在进行小型管路的维修作业时，只需要将装置夹在就近的台面上，把待维修的管段穿入管套锁紧，就能解放双手进行接头拆卸、密封带缠绕、管路切割等操作，不需要额外的人员辅助扶管，大幅提升单人作业的效率。针对部分需要临时调整管路朝向的场景，只需要稍微松开管套顶部的锁紧旋钮，就能转动管道调整角度，调整到位后重新锁紧即可，不需要完全拆卸装置，操作十分便捷。
