弧形可调式张紧轮辐外部复位结构

　　在带传动、链传动这类依赖挠性件传递动力的机械系统中，张紧装置的性能直接决定传动件的使用寿命与动力传输稳定性，这款弧形可调式张紧轮辐外部复位结构，正是针对常规张紧结构复位行程受限、调节角度范围小的痛点设计的外置式功能组件。不同于内置在传动箱内部的张紧结构，该组件采用外置安装形式，不需要对原有传动设备的箱体结构做大规模改造，就能直接加装在设备外侧的安装基准面上，适配各类开式传动场景的张紧需求，比如农业机械的外露链传动组、轻工输送线的皮带传动段、小型工程机械的辅助传动机构，都能通过该组件实现张紧力的动态补偿与自动复位。

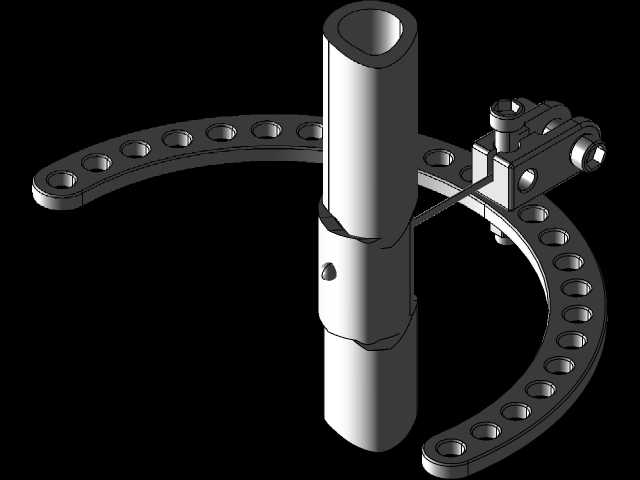

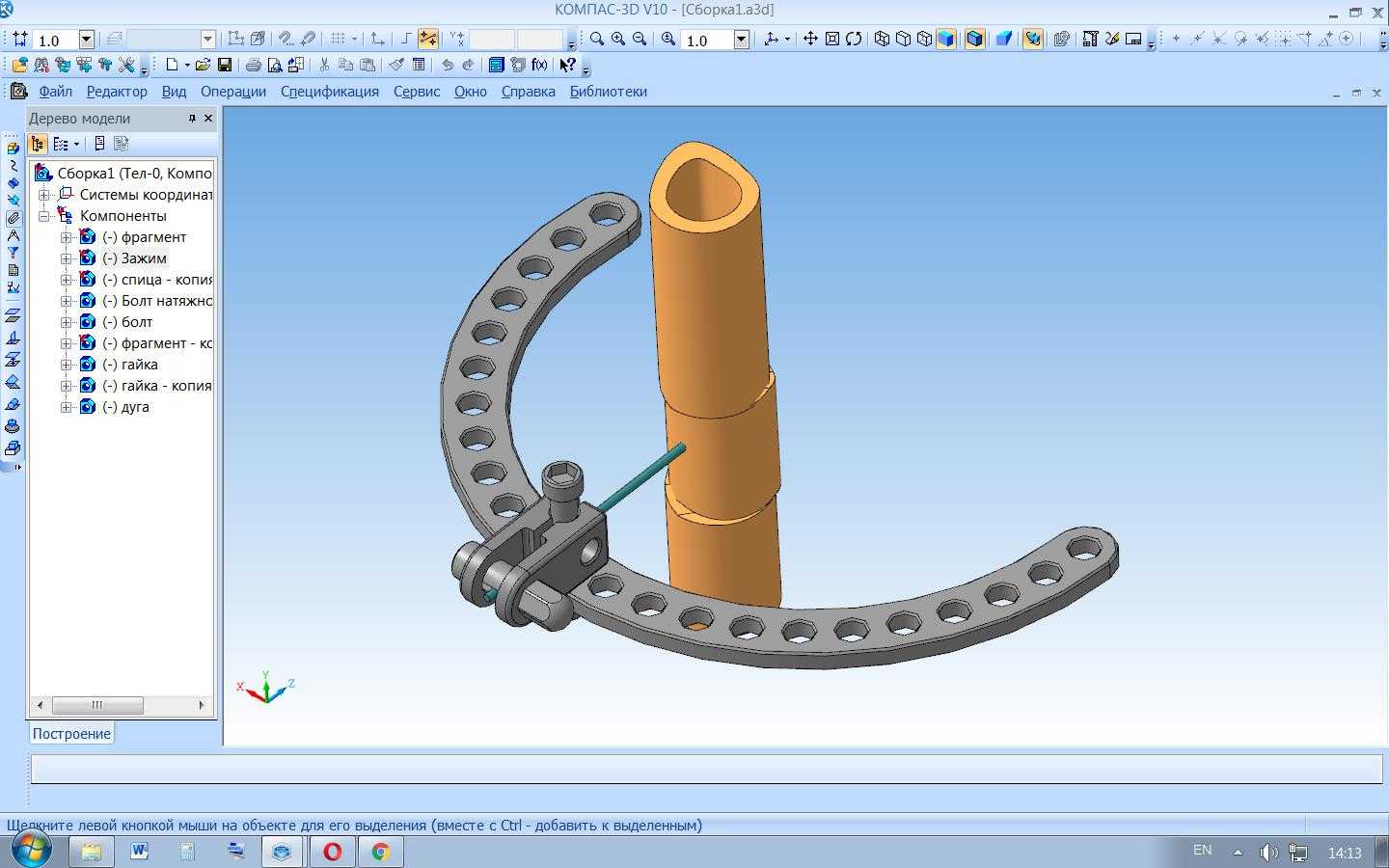

　　从结构组成来看，该组件核心分为弧形调节支架、柱状导向套筒、夹紧固定座、复位施力部件四个部分。弧形调节支架采用半圆弧形的镂空设计，沿弧面均匀排布等直径的定位孔，整个弧面的调节角度覆盖接近180度范围，相比直槽式调节结构，弧形轨迹能匹配轮辐摆动时的圆弧运动路径，避免调节过程中出现卡滞、别劲的问题，支架的截面做了等强度优化，在保证整体抗弯刚度的前提下，通过镂空孔削减了不必要的结构重量，同时镂空孔也能作为安装定位的基准，配合夹紧座上的锁止销，能在弧面任意角度位置完成固定，满足不同张紧行程的调整需求。柱状导向套筒采用分段式阶梯轴结构，套筒内部为中空设计，既可以穿装复位弹性元件，也能作为轮辐摆动的导向基准，套筒外壁的阶梯环槽用来限位夹紧座的轴向位置，防止工作过程中夹紧座沿套筒轴向窜动，套筒的顶端做了圆弧收口处理，避免安装时刮伤配套的挠性传动件，也能减少应力集中导致的套筒端部开裂风险。

　　夹紧固定座采用分体式抱箍结构，通过侧面的锁紧螺栓实现与导向套筒的抱紧固定，座体上集成了穿装锁止销的孔位，锁止销穿过座体后可以插入弧形支架上的任意定位孔，完成角度位置的锁止，座体前端延伸出的铰接耳位，用来连接张紧轮的摆臂，铰接孔内预留了衬套安装空间，实际使用时可以加装自润滑铜衬套，减少摆臂摆动时的铰接磨损，延长组件的维护周期。复位施力部件隐藏在导向套筒内部，采用圆柱螺旋压缩弹簧作为弹性储能元件，当传动件出现松弛、张紧轮受力偏移时，弹簧的弹力会通过摆臂传递到张紧轮上，推动张紧轮始终贴紧传动件表面，同时弧形支架的轨迹会约束摆臂的摆动路径，保证张紧力的方向始终垂直于传动件的传动平面，避免出现张紧力分力导致的传动件跑偏、异常磨损问题。

　　从安装边界来看，该组件的安装基准面为弧形支架的底部平面，安装时只需要在设备的对应安装位置加工两个对应支架端部安装孔的螺纹孔，就能通过螺栓完成组件的固定，不需要额外加工复杂的定位槽或者安装凸台；导向套筒的轴向长度根据复位行程设计，常规工况下预留的复位行程可以覆盖传动件使用周期内80%以上的伸长量，不需要频繁人工调整张紧度；整个组件的最大外轮廓尺寸控制在较小范围内，安装后不会与周边的传动轮、机架构件发生运动干涉，设计时已经对摆动全行程的空间包络做了校核，在整个调节角度范围内，所有运动部件的外轮廓都不会超出弧形支架的边界范围，适配安装空间局促的设备改造场景。

　　在实际使用场景中，这款结构相比传统的固定式张紧架，最大的优势是外部复位的结构形式，弹性元件不直接暴露在多粉尘、多油污的作业环境中，导向套筒可以阻挡大部分粉尘、切削液、作物碎屑进入内部的弹簧运动腔室，减少弹簧卡滞、锈蚀的概率，相比外露式弹簧张紧结构，维护周期可以延长两倍以上；同时弧形调节的设计让张紧轮的初始位置调整更加灵活，不管是水平布置的传动组、垂直布置的传动组，还是倾斜角度布置的传动组，都能通过调整夹紧座在弧形支架上的位置，找到最佳的张紧力施力角度，不需要额外加工转接板来适配安装角度。在结构细节设计上，弧形支架的所有定位孔都做了倒角处理，锁止销插入时能自动导正，不需要精确对孔就能完成锁止操作，降低现场安装调整的操作难度；夹紧座的抱箍面做了滚花处理，抱紧导向套筒时的摩擦力更大，即使设备运行过程中存在持续振动，也不会出现夹紧座移位、张紧力失效的问题；导向套筒的表面做了硬化处理，表面硬度达到HRC40以上，长期与抱箍面接触摩擦也不会出现明显的磨损凹痕，保证组件长期使用后的位置精度。
