医用人体多参数体表测量装置结构

　　在运动生物力学临床研究场景中，这类人体测量装置的核心作用是替代传统软尺、角度尺等分散量具，实现单设备覆盖多维度体征参数采集，避免多工具切换带来的测量基准偏移问题。从结构设计逻辑来看，装置核心集成了角度位置传感模块与数据处理单元，传感端采用贴合人体体表的柔性接触结构，不会对被测肢体产生额外压迫，保证测量过程中肢体处于自然放松状态，减少因外力约束导致的测量数据偏差。处理器单元内置的运算逻辑可直接对传感端采集的原始信号做滤波、换算处理，无需外接上位机即可在自带显示屏上直接输出最终测量数值，适配门诊床旁、康复训练室、术前评估室等不同场地的使用需求，不需要额外搭建配套数据采集台架。

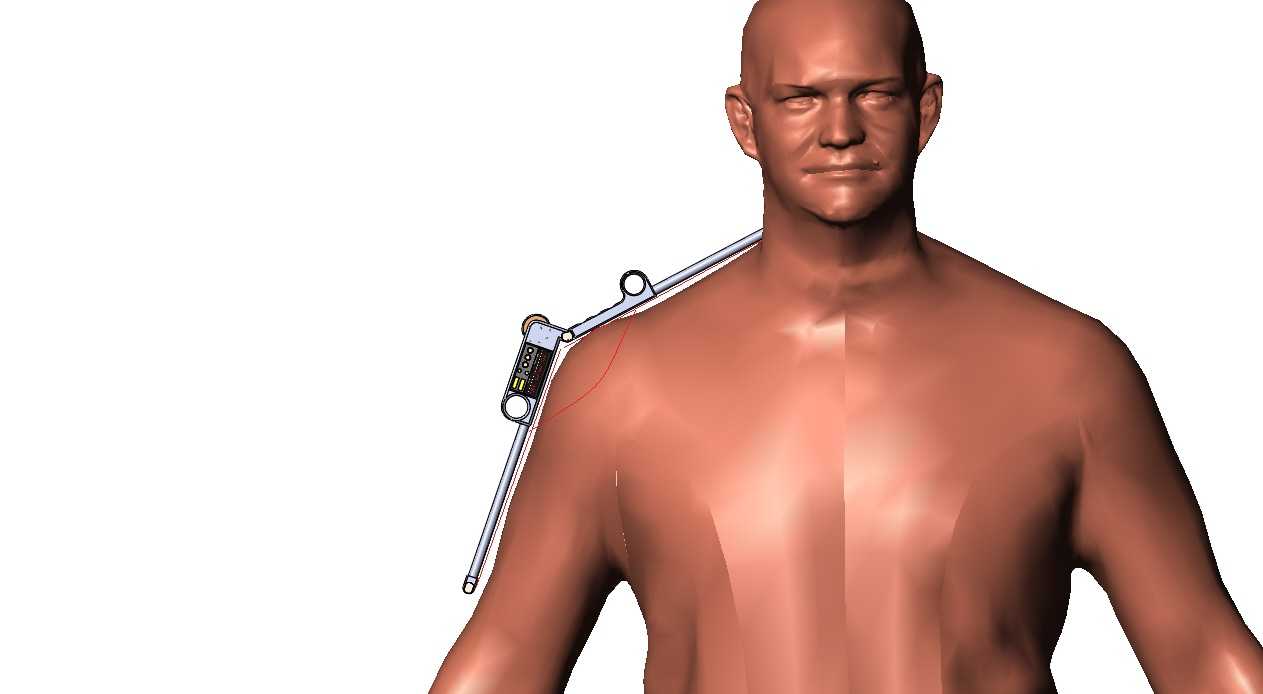

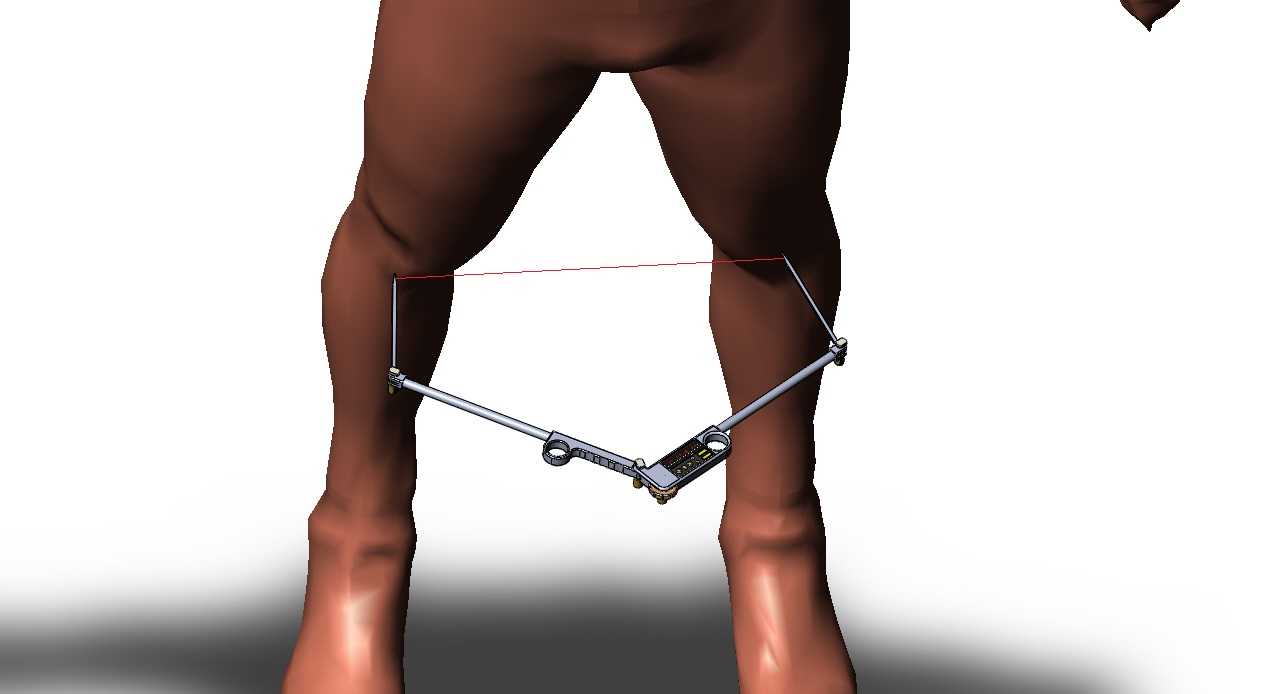

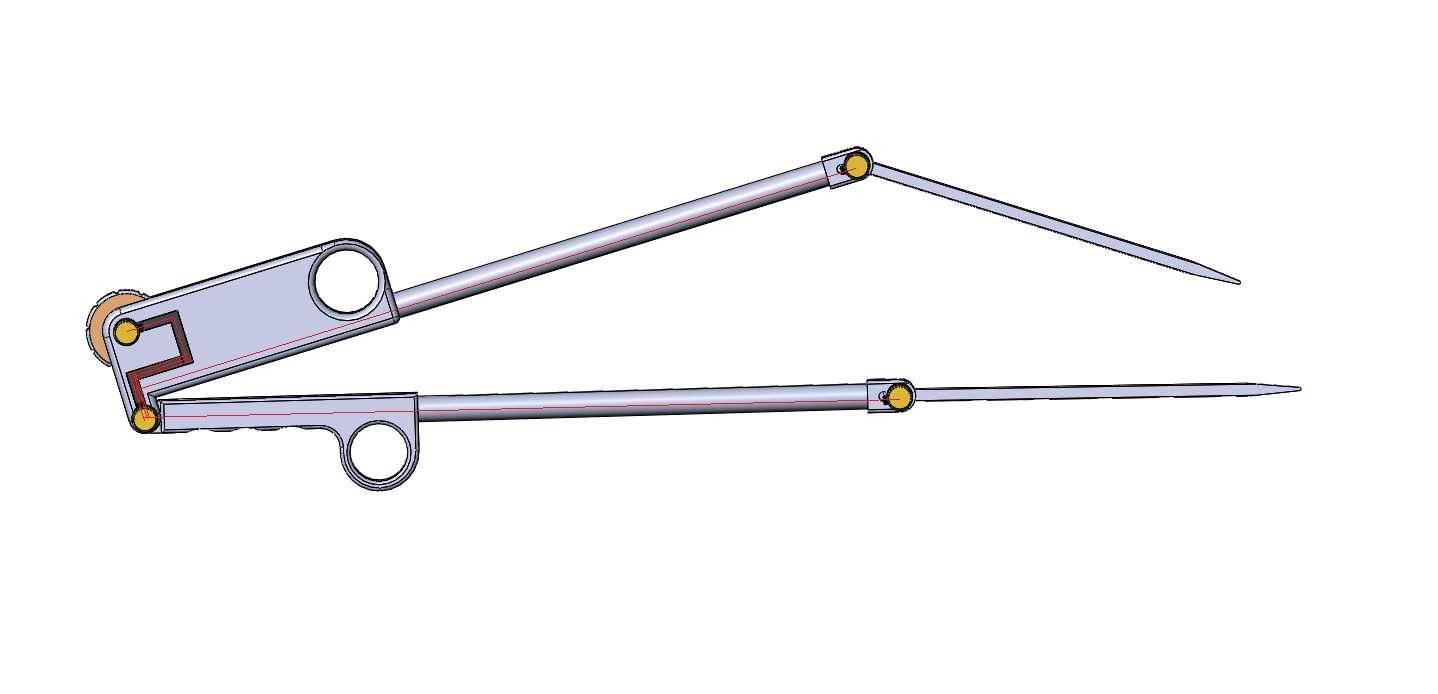

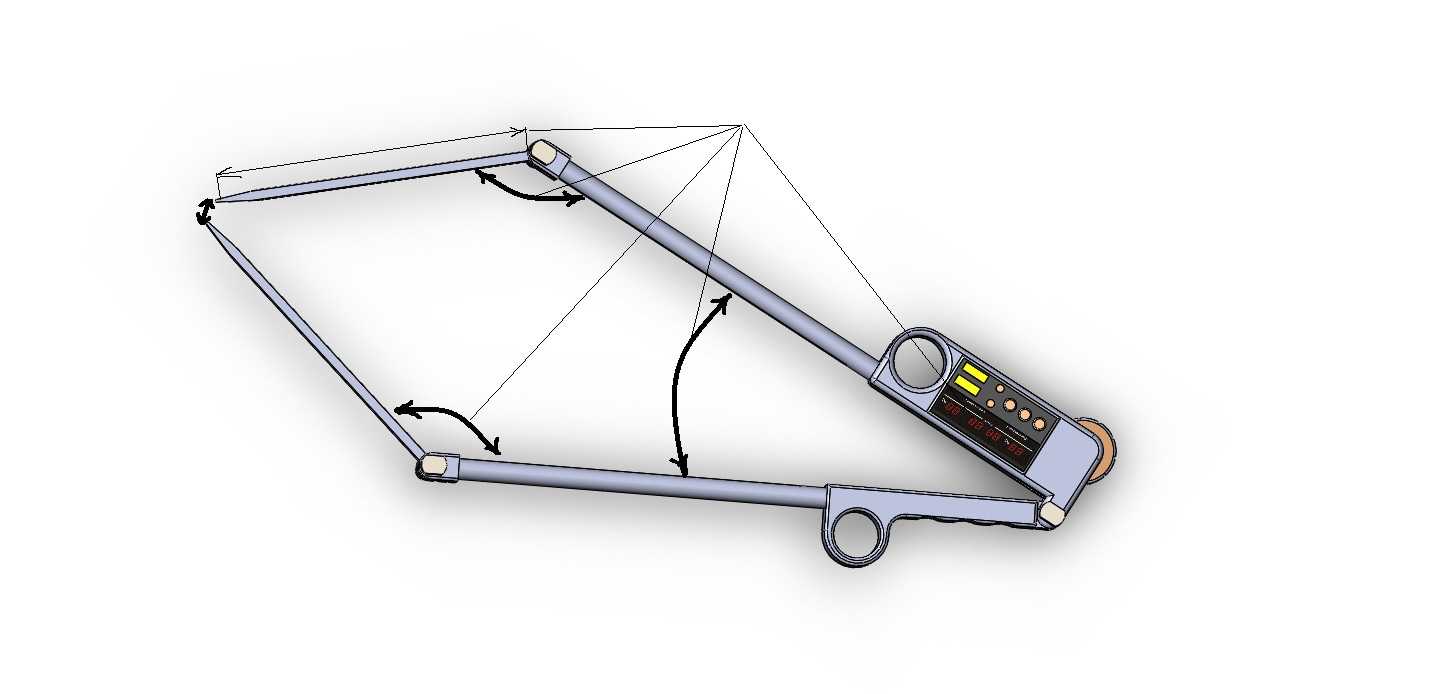

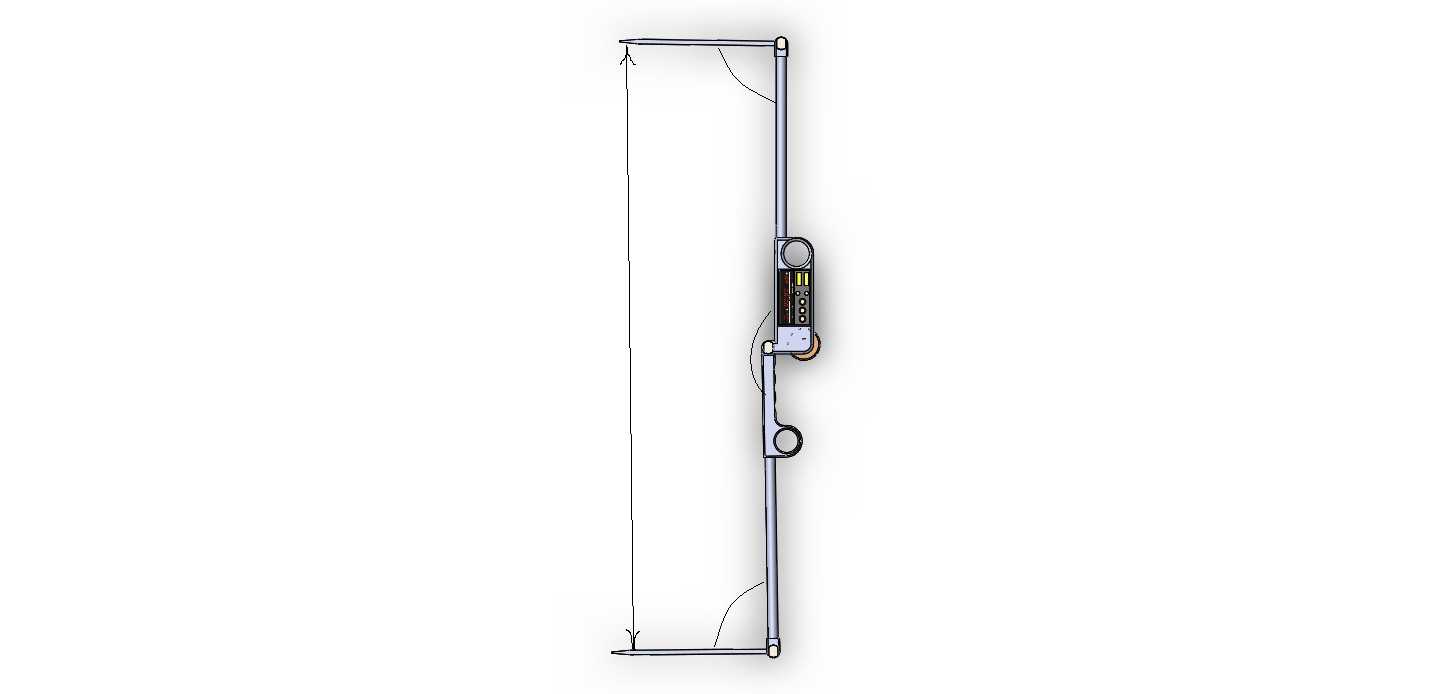

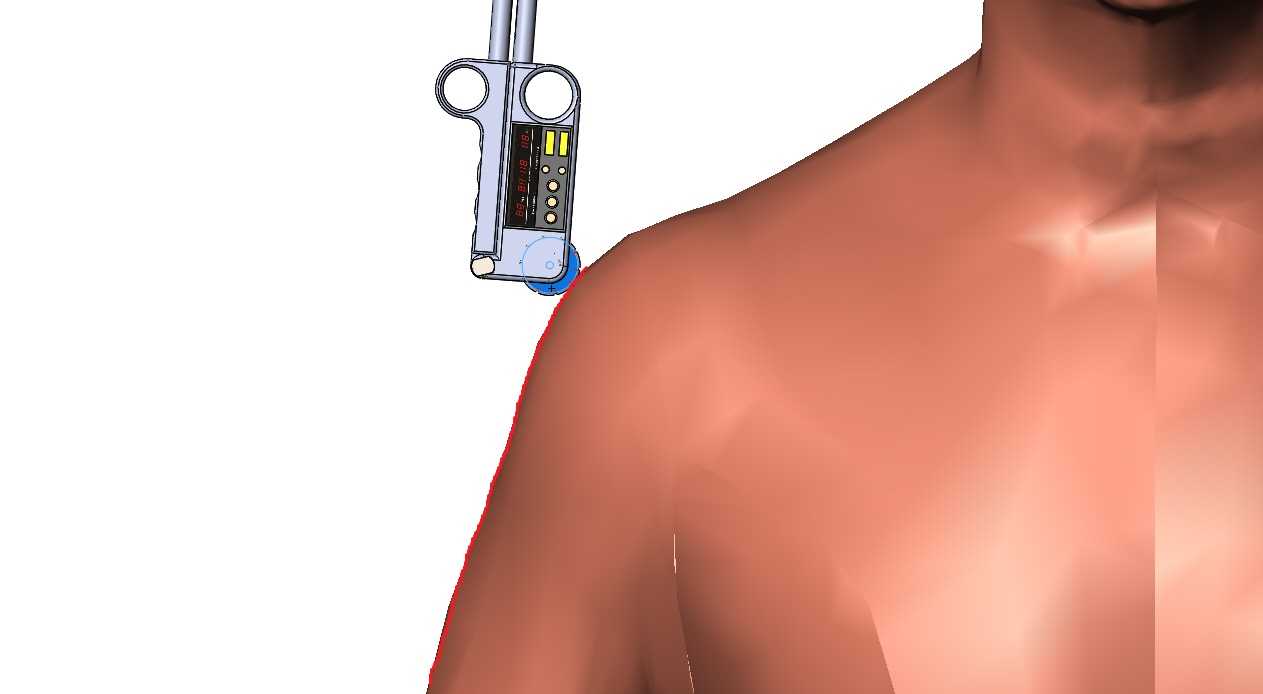

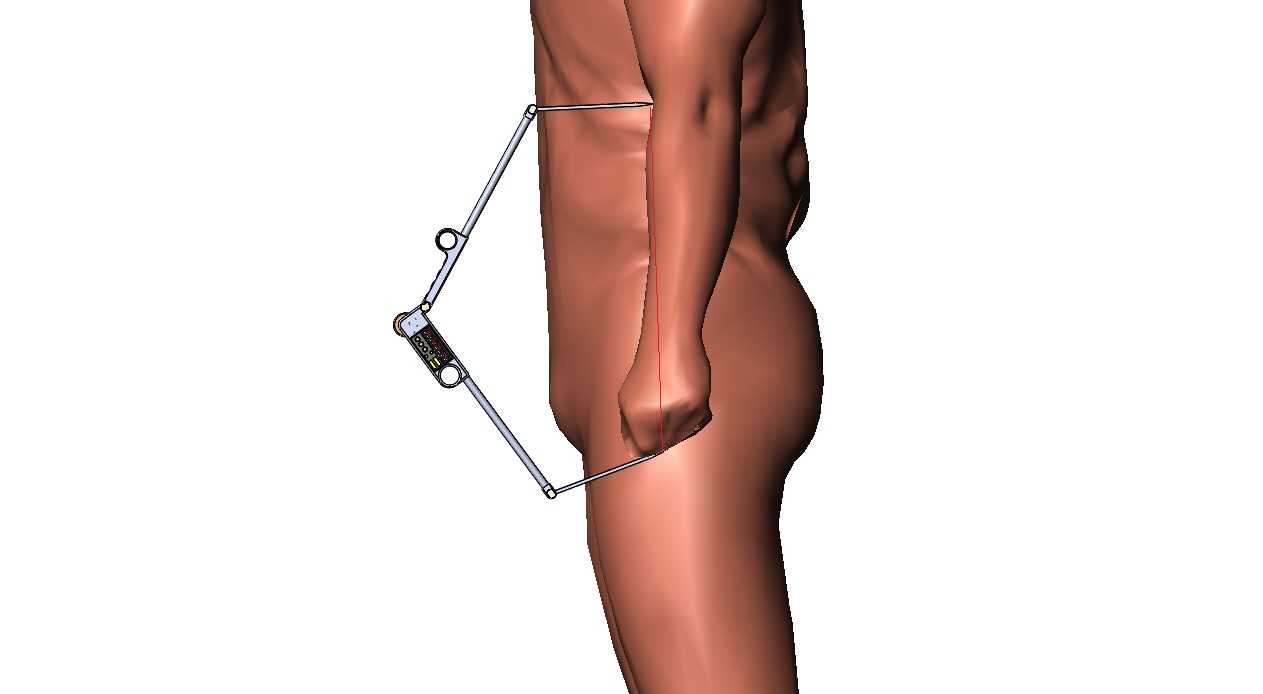

　　实际临床使用中，该装置可完成三类核心测量任务：第一类是肢体关节活动角度测量，比如膝关节屈伸角度、肩关节外展角度、颈椎旋转角度等，传感端可直接贴附在关节两侧的肢体表面，自动捕捉关节活动过程中的角度变化极值，相比传统手工量角器，可避免人工读数带来的视差，同时能记录动态活动过程中的连续角度变化曲线，为运动功能评估提供连续数据支撑；第二类是肢体体表线性尺寸测量，包括肢体围度、长度、手术切口定位距离等参数，装置内置的路径测算逻辑可沿体表曲面完成长度换算，不会像传统软尺一样因按压力度不同出现测量值波动；第三类是皮肤表面温度测量，集成的测温模块可同步采集测量点位的体表温度，在血管外科、骨科术后随访中，可同时评估肢体肿胀维度与皮温变化，减少患者等待不同检查项目的时间。

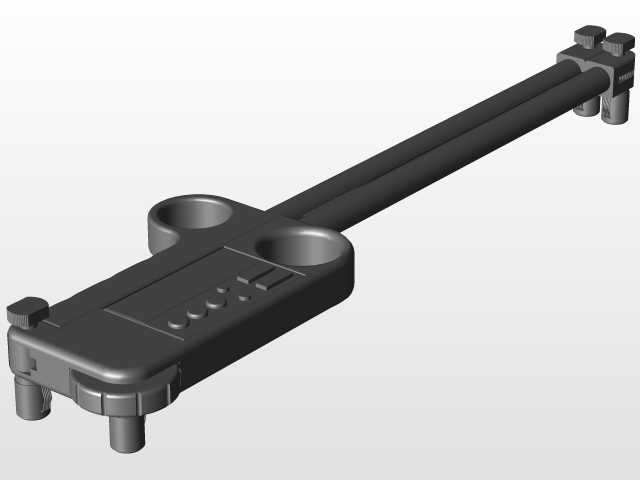

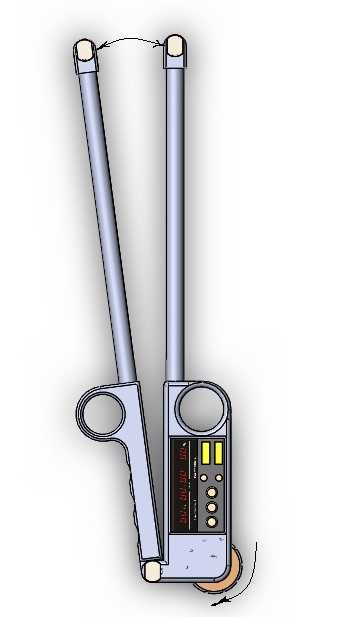

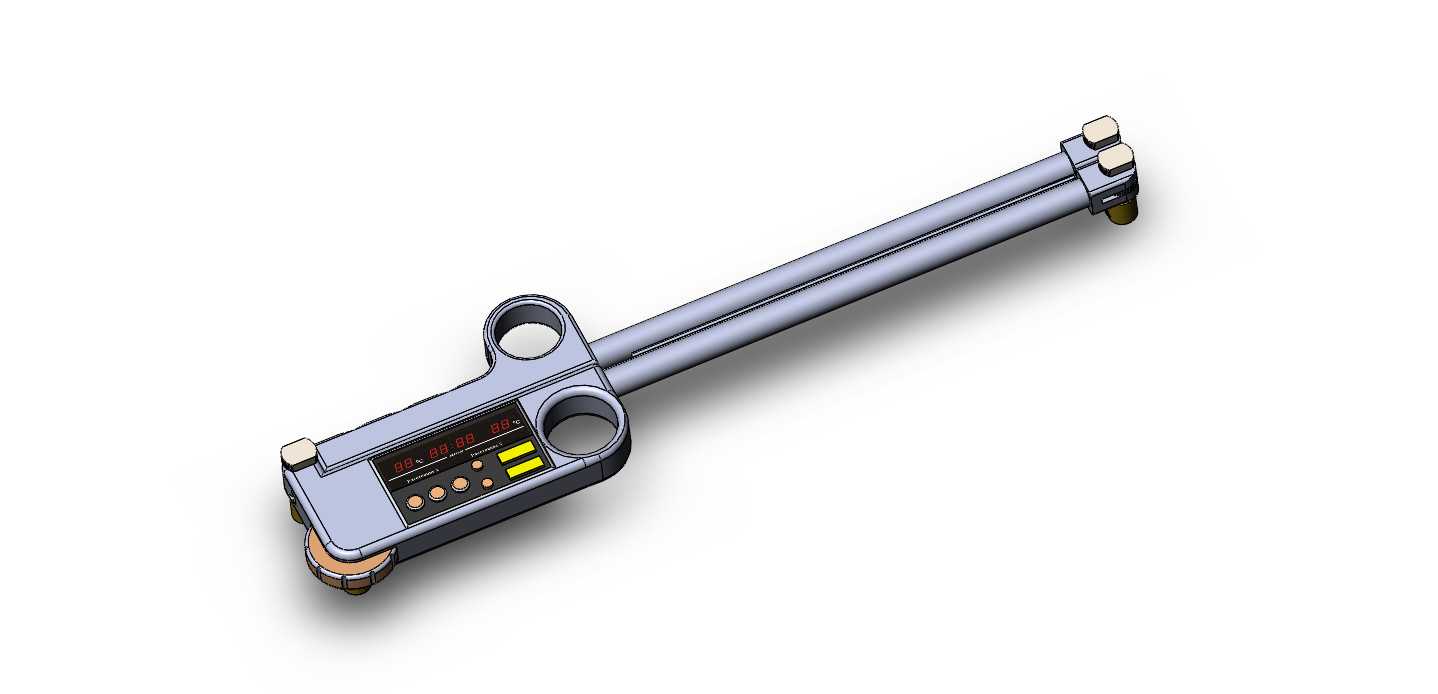

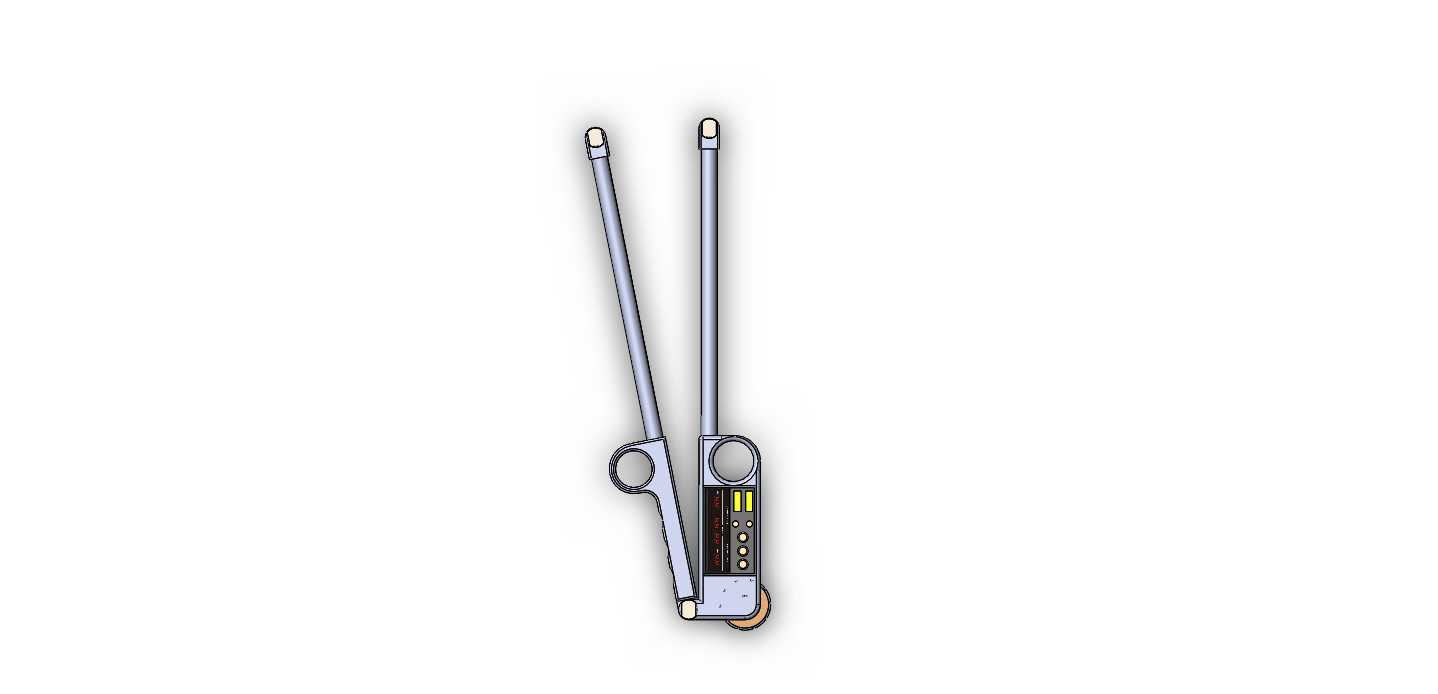

　　从安装与使用边界来看，装置整体采用手持便携结构设计，主体外壳采用医用级ABS材质，整体重量控制在单手握持无明显负重感的区间，接触皮肤的传感端采用可更换的医用硅胶套，满足院感消毒要求，不需要固定安装在特定工作台面上，医护人员可手持设备在病房、诊室、康复训练区之间移动使用。设备的测量接触端做了圆角钝化处理，没有尖锐棱角，避免测量过程中划伤患者皮肤，显示屏采用倾斜式布局，医护人员握持设备时可自然直视屏幕读数，不需要刻意调整手腕角度。内部结构排布上，传感模块与处理电路板之间采用柔性排线连接，预留了足够的弯折余量，即使设备在使用中出现轻微摔落，也不会出现排线扯断的问题；供电模块采用内置可充电锂电池，续航时长可满足单日门诊测量需求，不需要频繁外接电源。

　　在术前规划场景中，该装置的测量数据可直接为手术方案制定提供体表定位参考，比如骨科矫形手术中，可通过术前双侧肢体的长度、角度对比，精准确定截骨位置与矫正角度，减少术中透视调整的次数；在运动康复场景中，可定期测量患者关节活动角度、肢体围度的变化，量化评估康复训练效果，避免依靠医生主观经验判断康复进度带来的误差。设计过程中充分考虑了不同体型人群的适配性，传感端的接触压力做了阈值设定，当按压力度超过合理区间时设备会自动提示，避免因按压过度导致体表形变影响尺寸测量精度，同时温度测量模块做了环境温度补偿，即使在冬季诊室温度较低的情况下，也能快速输出准确的体表温度值，不需要长时间等待传感器温度平衡。
