膝关节软骨下隧道钻孔导向装置

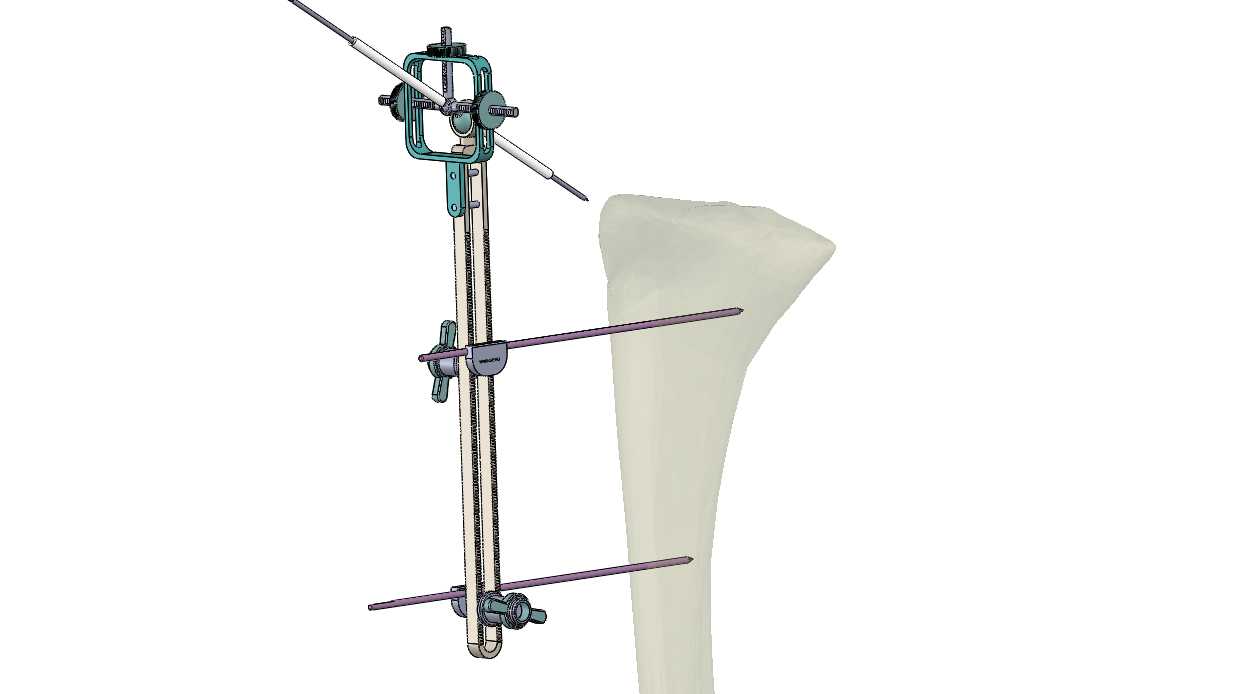

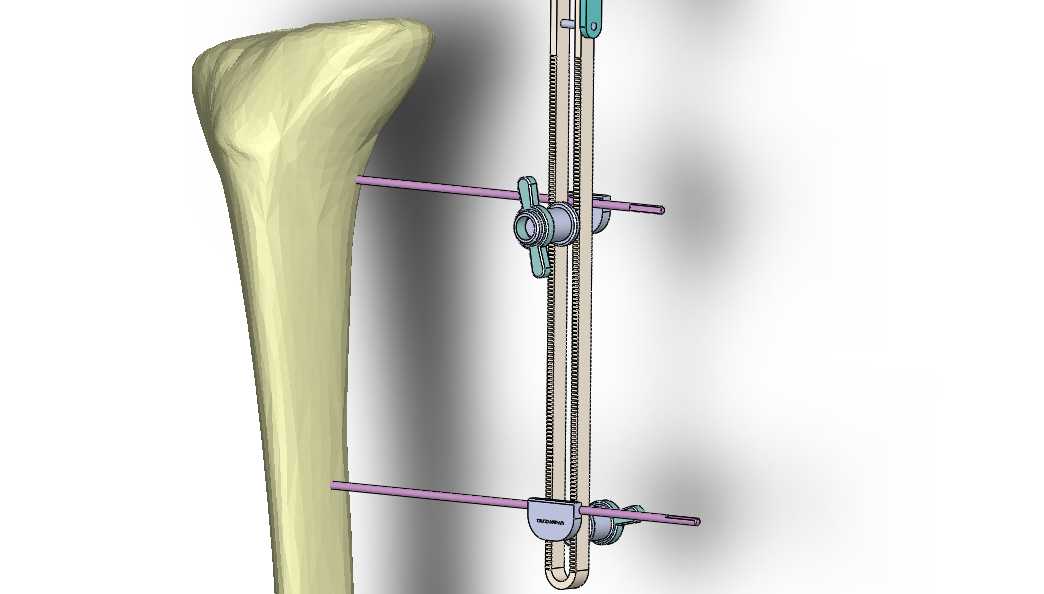

　　这款导向装置主要应用于骨科膝关节软骨修复手术场景，针对软骨下骨隧道制备环节的精准定位需求设计，是运动医学领域开展软骨再生手术的配套辅助器械。在实际临床操作中，膝关节软骨损伤后若未及时干预会逐步发展为不可逆的关节退变，软骨下骨隧道术通过在损伤区域对应的软骨下骨位置制备精准通道，引入骨髓间充质干细胞以促进软骨组织再生，而导向装置的核心作用就是保证钻孔路径完全匹配术前规划的位置、角度与深度，避免钻孔偏差损伤周围正常骨组织、关节面或交叉韧带。从功能特性来看，装置整体采用分体式可调结构，主体为长条形导向滑轨，滑轨上配置可滑动锁紧的定位针座与导向套座，定位针座可先穿入克氏针对病灶周边骨组织做临时固定，建立稳定的操作基准，避免钻孔过程中装置移位；

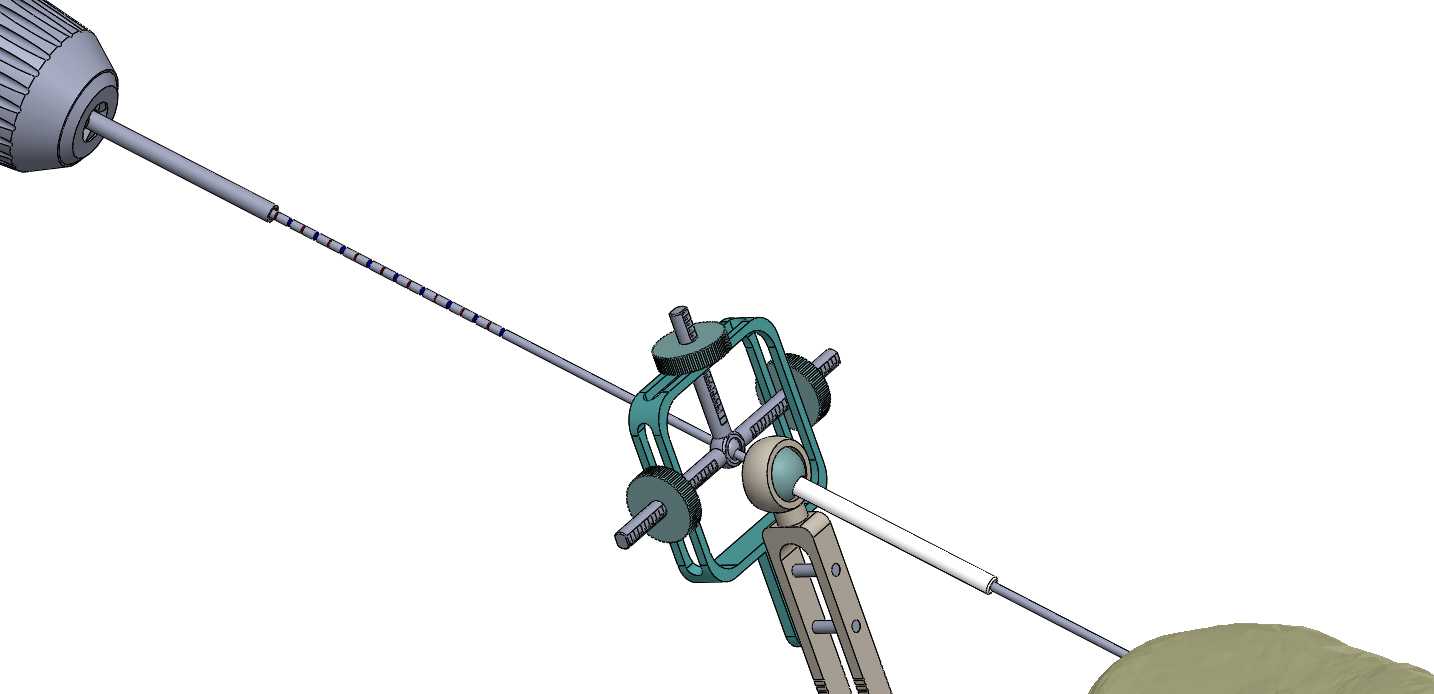

　　导向套座可沿滑轨横向滑动调整位置，同时导向套自身带有角度刻度盘，可根据术前测量的软骨损伤区域位置，在0-45度范围内调整钻孔进针角度，适配不同患者的膝关节解剖结构差异。导向套的内孔直径与临床常用的克氏针、空心钻外径做了公差匹配，间隙控制在0.1mm以内，既保证钻具可顺畅穿过导向套，又能避免间隙过大导致的钻孔偏斜。设计过程中优先考虑了手术操作的人机工程需求，整体结构做了轻量化处理，所有与骨面、软组织接触的边缘都做了R2以上的圆角钝化处理，避免术中刮擦损伤软组织；滑轨表面做了哑光处理，避免手术无影灯照射产生反光干扰术者视线。装置的锁紧机构采用翼型旋钮结构，术者佩戴无菌手套也可单手完成位置锁紧与松开操作，无需额外工具辅助，

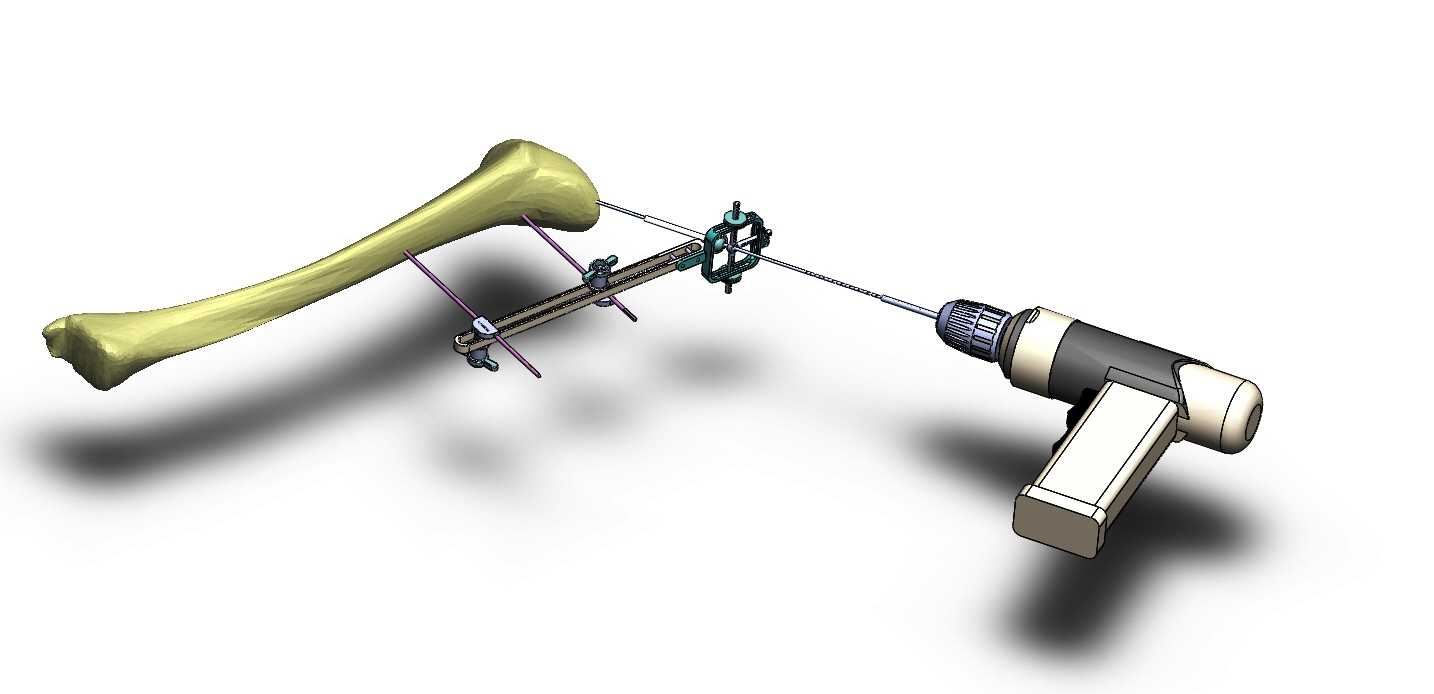

　　缩短手术操作时间。从安装边界与尺寸来看，装置整体长度适配成人膝关节正中切口的操作空间，总长度控制在180mm，滑轨宽度12mm，可完全置于膝关节前方切口内，不会对周围软组织造成过度牵拉；定位针的固定位置选择在软骨损伤区域周边10-15mm的非负重骨面，避免固定针对后续隧道制备造成干涉，导向套的伸出长度可根据患者骨面到皮肤切口的距离做10-30mm的伸缩调整，保证钻具进入骨面的深度可控，配套的深度限位块可在钻孔时精准控制隧道深度，避免钻透对侧骨皮质损伤后方的血管神经结构。在实际使用流程中，术者先暴露膝关节软骨损伤区域，将装置的定位针座对准损伤区域周边的固定点，打入2枚直径1.5mm的克氏针完成装置固定，随后滑动导向套座调整横向位置，

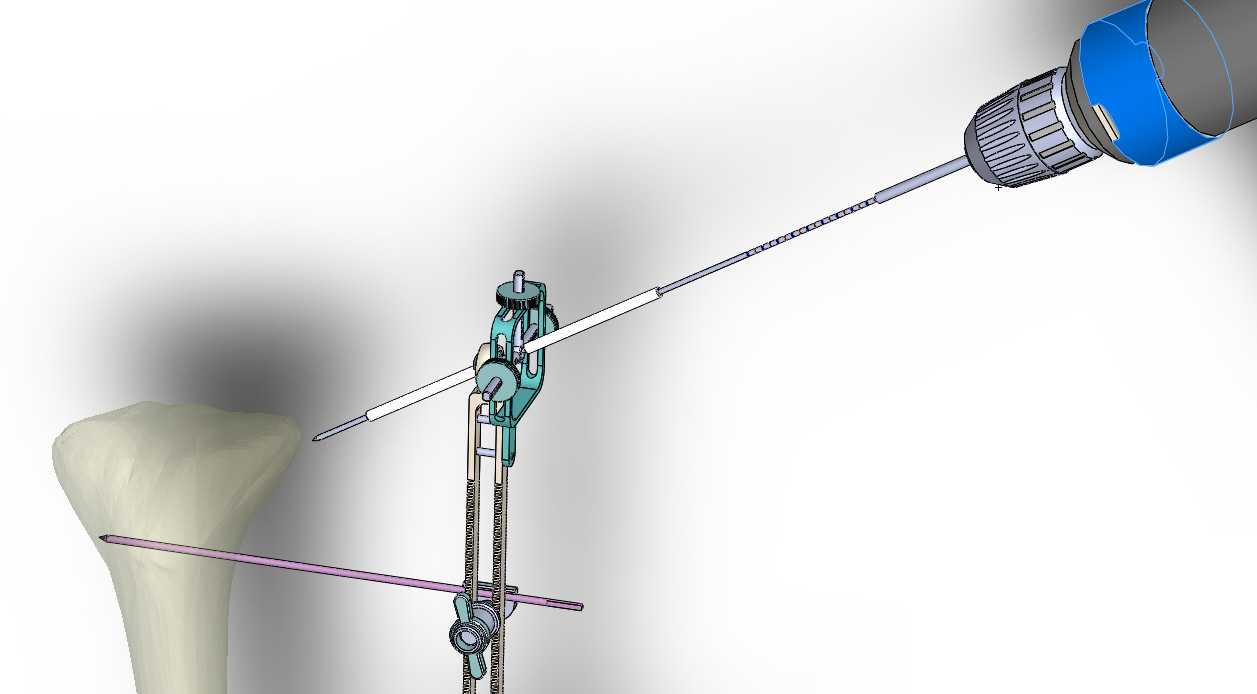

　　转动导向套调整进针角度，确认位置角度与术前规划一致后锁紧所有旋钮，先沿导向套打入定位克氏针，通过术中透视确认克氏针位置无误后，再沿克氏针置入空心钻完成隧道制备，整个过程无需反复调整装置位置，可大幅提升隧道制备的准确率，降低手术操作难度。装置的结构设计充分考虑了消毒兼容性，所有部件均可耐受高温高压消毒，无清洁死角，不会残留血渍或组织碎屑，满足临床手术的消毒要求。
