电机转子加工专用SPM设备结构设计

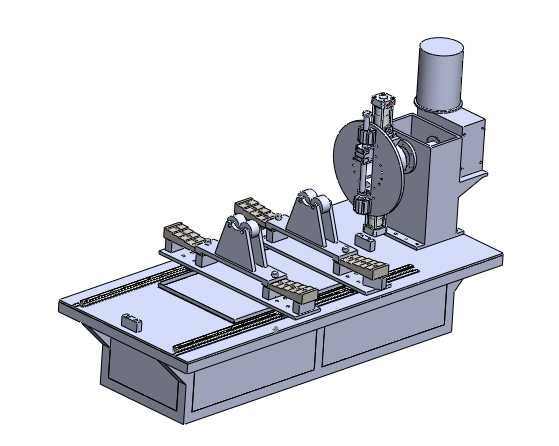

　　在中小功率电机批量制造的产线布局中，转子工序段的专用加工设备一直是影响整线节拍与成品一致性的核心环节，这套针对电机转子工序开发的专用设备，正是围绕转子加工过程中的装夹定位、工位进给、加工执行三个核心动作完成的结构设计，适配直径80-250mm、长度300-800mm区间的常见中小型异步电机、伺服电机转子加工需求，可直接嵌入现有转子加工产线作为单工序工位使用，也可搭配上下料桁架机构组成独立加工单元。从整体安装边界来看，设备采用落地式床身结构，底部为一体式焊接箱型床身，床身底面预留12处M20地脚螺栓安装孔，整体占地长度约2800mm、宽度约1600mm，地面到顶部驱动电机安装面的高度约2100mm，安装时需保证床身水平度误差不超过0.

　　05mm/m，避免长导轨运行出现卡滞或加工精度偏移。床身上方平行布置两组线性导轨副，作为工件装夹工位的进给导向结构，导轨跨距设置为420mm，单根导轨有效行程为1200mm，进给驱动采用伺服电机搭配滚珠丝杠的传动结构，丝杠公称直径32mm，导程10mm，可实现进给速度0-5m/min无级调节，重复定位精度控制在±0.02mm以内，满足不同长度转子的工位切换与进给精度要求。工件装夹部分采用两组可调式V型支撑座搭配端部顶紧机构的结构，V型支撑座可沿导轨方向手动调整位置，适配不同长度的转子装夹，支撑座的V型块表面镶嵌聚氨酯耐磨衬层，避免装夹过程中划伤转子轴颈表面，端部顶紧机构采用气动顶紧结构，

　　顶紧力可通过气源压力调节在200-800N区间，适配不同重量转子的装夹刚性需求，同时在V型座两侧布置可调整的气动压块，转子到位后压块自动下压压紧转子铁芯外圆，避免加工过程中转子出现周向转动或轴向窜动。设备的加工执行单元布置在床身后侧的立式立柱结构上，立柱采用铸铁一体铸造结构，内部布置加强筋提升整体刚性，加工主轴单元通过垂直导轨副安装在立柱正面，可实现Z向150mm的进给行程，主轴驱动采用7.5kW变频电机，可根据加工工艺需求调整主轴转速在500-3000rpm区间，主轴端部可根据具体工序需求安装铣削头、打磨轮、钻孔头或者压装接头，适配转子加工过程中的不同工序需求，比如转子外圆精修、平衡块铣削、换向器打磨、端环压装等不同工艺场景。

　　在设计过程中，重点考虑了设备的操作便利性与维护性，所有气动管路、电气线缆均通过拖链内置布置，避免外露线缆被加工切屑或者冷却液损坏，床身内部预留切屑收集腔，可搭配小型排屑机实现加工切屑的自动排出，加工单元外侧预留透明防护门安装位，可加装安全防护门与安全联锁开关，避免加工过程中切屑飞溅造成人员伤害，同时在设备操作侧预留操作按钮站安装位，可集成进给控制、主轴启停、夹紧松开等操作按钮，方便现场操作人员快速调试与作业。这套设备的结构设计充分考虑了电机制造车间的实际工况，床身焊接后经过去应力退火处理，导轨安装面经过精密磨削加工，保证长期使用过程中设备的精度保持性，所有运动副均配置自动润滑单元，可按照设定周期自动加注润滑脂，减少日常维护工作量，同时整体结构采用模块化设计，装夹模块、进给模块、加工执行模块均可快速拆卸更换，方便后续根据工艺变化调整设备功能，适配不同型号转子的加工需求，相比通用加工设备，这套专用设备的装夹效率提升40%以上，加工一致性更好，能够有效降低转子加工过程中的人工干预需求，适配中小批量多品种的电机转子生产场景。
