壁挂式电气穿线接线防护箱体结构

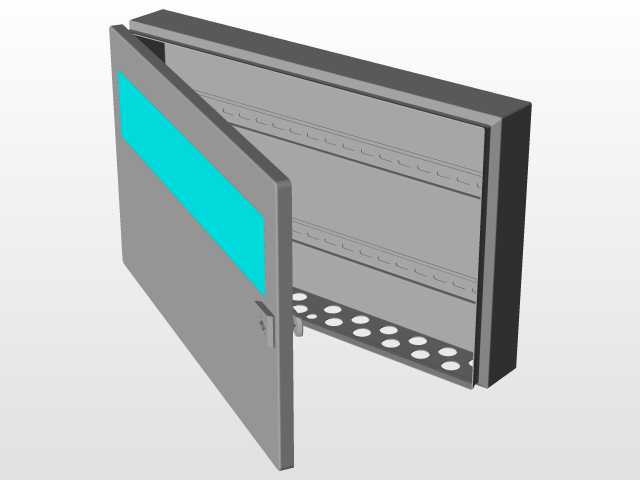

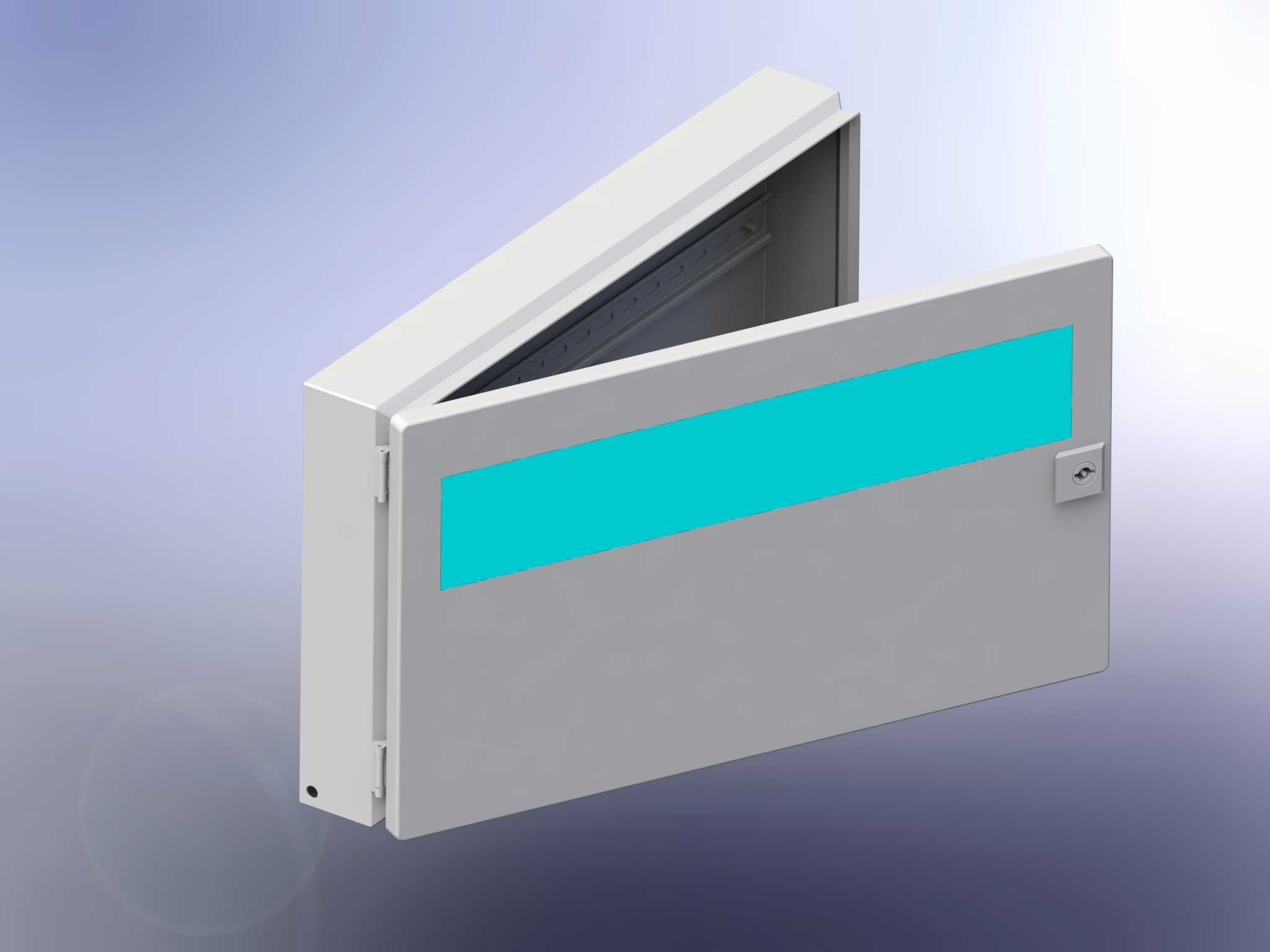

　　这款壁挂式电气穿线接线箱体，主要应用在工业车间配电支路、楼宇弱电井布线、户外设备旁侧线路中转场景中，承担线缆转接、分线节点防护、接线端子收纳的核心作用，避免外露接线端积灰、受潮、被外力磕碰引发的接触不良或短路故障。从结构设计逻辑来看，整体采用薄钢板折弯拼焊的成型思路，箱体主体为单侧开门的矩形腔体，门板与箱体侧边采用暗藏式合页连接，开合角度可达到110度以上，足够容纳接线人员手部伸入腔体内部完成端子排固定、线缆压接、线路梳理的操作，不会因为开门角度受限导致接线操作受阻。门板上预留的长条形透明视窗，无需打开箱门就可以直接观察内部接线端子的状态、指示灯的工作情况，日常巡检的时候不用反复开箱，能大幅降低运维的工作量，

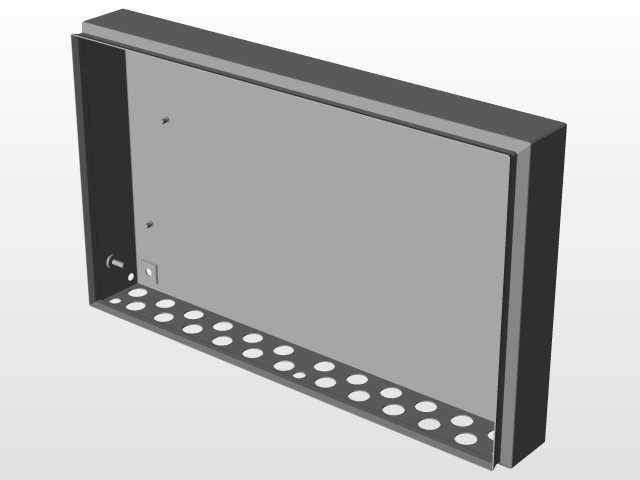

　　视窗采用耐冲击的透明PC材质，和门板之间加设密封胶条，避免粉尘、水汽从视窗缝隙进入腔体内部。腔体内部的侧壁上预留了连续的安装孔位，可以根据实际接线需求灵活调整端子排、导轨、线槽的安装高度，不需要额外在箱体上钻孔，适配不同线径、不同数量的线缆转接需求，腔体底部开设了多组带护圈的穿线孔，穿线孔的排布采用等间距错位设计，不同回路的线缆可以从不同孔位穿入，避免多股线缆交叉堆叠导致的散热不畅，穿线孔配套的橡胶护圈可以保护线缆外皮不被钢板切口割破，同时在穿线完成后可以配合密封堵头填充空隙，提升箱体整体的防护等级。从安装边界来看，箱体背部预留了四个壁挂安装孔，孔位间距符合常规电气箱体壁挂安装的通用尺寸，可以直接固定在混凝土墙面、设备支架立面、

　　轻钢龙骨墙的承重背板上，安装时不需要额外制作过渡转接支架，箱体的侧边与门板闭合处采用折边咬合结构，闭合后门板与箱体侧边的缝隙控制在1mm以内，配合一圈连续的发泡密封胶条，可以达到IP54级别的防护能力，适配多粉尘、轻度溅水的工业现场使用环境。箱体门板上配备的旋转式锁具，采用通用的三角锁芯，运维人员使用常规的配电钥匙就可以开启，避免非专业人员随意打开箱体触碰内部带电接线端，锁具的安装位置在门板开合侧的中部，开关门的时候受力均匀，不会因为长期开合导致门板变形翘边。在设计过程中，特意将腔体内部的净深度控制在150mm，既可以容纳双层端子排与线槽的安装，又不会因为箱体过深导致壁挂安装后突出墙面过多，影响车间通道的通行或者设备的操作空间，

　　箱体的边角全部采用R3mm的圆角折弯处理，没有尖锐的外露边角，避免安装、运维过程中划伤操作人员。这类接线箱体在实际使用中，往往作为主配电柜到现场用电设备之间的中转节点，把主回路过来的多股线缆分接到各个设备端，内部可以根据需求加装熔断器、信号隔离器、小型继电器等辅件，所有内部元件的安装都依托标准DIN导轨固定，后期维护更换元件的时候不需要重新钻孔，直接卡装在导轨上即可完成固定，接线完成后可以把多余的线缆收纳在线槽内部，让腔体内部的布线整齐有序，后期排查线路故障的时候可以快速找到对应回路，不用在杂乱的线缆中翻找。门板与箱体之间还加装了接地跨接线，避免门板因为静电积累或者线路绝缘破损导致带电，保障运维人员的操作安全，箱体表面采用静电喷塑处理，涂层厚度在60-80μm之间，具备较好的耐锈蚀、耐刮擦能力，在普通工业环境下长期使用不会出现涂层脱落、壳体锈蚀的问题。
