箱体配套气动喷洒执行臂结构设计

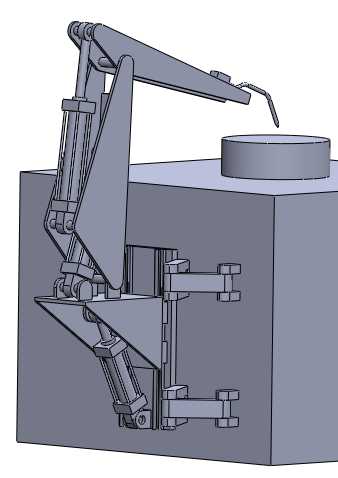

　　在化工原料分装、工件表面涂覆、密闭容器内部介质喷淋这类工业场景里，常规的固定式喷淋头很难适配不同规格容器的作业位置调整需求，人工手持喷洒作业又存在介质接触风险、作业一致性差的问题，这款配套方形储料箱体的气动操作臂，就是针对这类定点喷洒作业需求开发的执行结构。整套结构依托方形储料箱体的侧壁作为安装基准，所有铰接支座、夹紧固定件都直接贴合箱体侧壁布置，不需要额外搭建独立的安装机架，能大幅缩减现场安装的占地空间，适配车间内紧凑的工位布局。从结构设计逻辑来看，这套气动臂采用多段铰接的连杆架构，主臂段依托竖直布置的气动缸提供抬升与下压的驱动力，臂身的三角加强筋板直接和主臂杆焊接为一体，避免臂身在伸展到最大作业位置时出现结构挠曲，

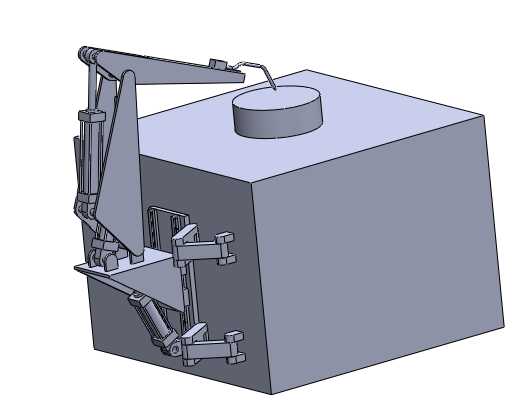

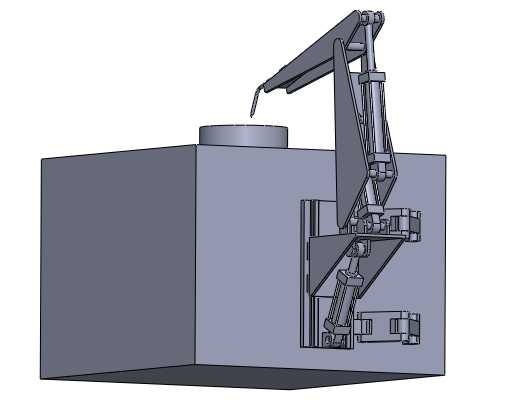

　　保证喷洒终端的位置精度。臂身和箱体连接的部位采用了双侧可调的夹紧固定结构，四个夹紧爪分别卡在箱体侧壁的预设安装位上，每个夹紧爪都预留了长条形调节孔，能根据箱体侧壁的实际厚度微调夹紧行程，不需要在箱体上额外打孔焊接，安装时不会破坏储料箱体本身的密封结构，后期如果需要调整臂的安装位置，松开夹紧螺栓就能整体移位，适配不同规格储料容器的安装需求。末端的喷洒执行端通过细径管路连接到储料箱体顶部的出料口，臂身的多段铰接节点都预留了管路固定卡扣，能避免气动臂动作过程中输送管路被铰接结构夹损，也能减少管路随臂身摆动时的冗余晃动。整套臂的动作逻辑完全由气动回路驱动，没有复杂的电控元件，在存在挥发性介质、粉尘浓度较高的作业场景里也能稳定运行，

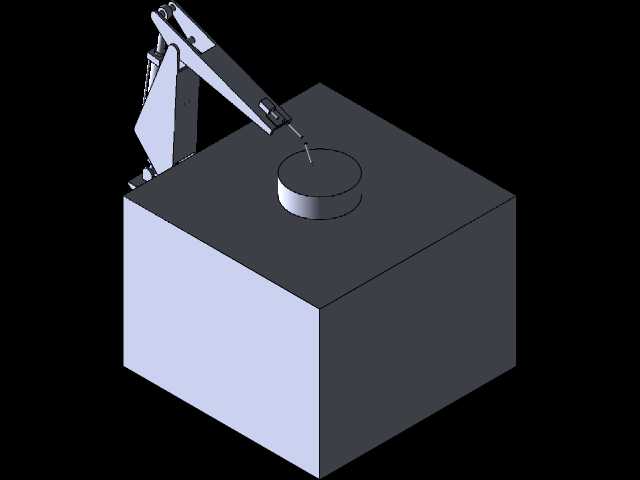

　　不会因为电控元件的防爆等级不足带来安全隐患。从安装边界来看，整套臂收拢状态下的外轮廓不会超出储料箱体的顶面边界，臂身最大伸展长度覆盖箱体顶面的全部圆形加注口区域，抬升行程能满足喷洒头在加注口上方0到300毫米范围内的高度调整，水平摆动角度覆盖加注口上方120度的扇形区域，能完成加注口周边的介质喷洒、内壁预湿、加注后管口残液清理这类常规作业。在结构细节处理上，所有铰接销轴都采用了带防尘密封圈的铰接结构，避免作业环境里的粉尘、喷洒介质溅入铰接缝隙造成销轴卡滞，气动缸的两端铰接点都采用了浮动接头连接，能抵消臂身加工和安装过程中带来的同轴度误差，减少气动缸运行时的径向负载，延长气动元件的使用寿命。臂身的所有结构件都采用了等强度设计，

　　在保证结构刚度的前提下尽可能削减非受力区域的材料厚度，降低整套臂的自重，减少气动驱动的负载消耗。实际应用中，这套结构可以直接配套各类方形储液箱、储料箱使用，不需要对原有箱体做大规模改造，既能用于化工车间的小剂量介质定点喷洒，也能用于机加工工位的切削液定点喷淋、涂装工位的脱模剂均匀喷涂，相比多轴电控机械手，这套纯气动驱动的臂结构采购和维护成本更低，对操作人员的技术要求也更低，适合中小批量生产的工位做自动化升级改造。设计过程中特意规避了复杂的曲面结构，所有结构件都采用常规的板材切割、型材焊接工艺就能加工，不需要开模或者特殊的五轴加工工序，普通的机加工车间就能完成整套结构的制作，后期维护时更换密封件、气动缸这类易损件也不需要特殊工装，能大幅降低设备的全生命周期使用成本。
